简易触摸控制 ETC5000
- 用于位置指示器和定位驱动器的控制系统
- 用于尺寸调整的独特的触摸屏式操作原理
- 可控制最多达31台设备
- 单个或者组定位
- RS485 和 USB 接口
技术制图
技术数据
机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
重量
1.3
 kg
外壳
 塑料
特征
技术数据
内容补充
工作电压
11 … 36 V DC
功率消耗
12
 W
指示/指示范围
 LED, 7寸, TFT 触摸屏
65536 颜色
特征
技术数据
内容补充
分辨率
800 x 480
特征
技术数据
内容补充
环境温度
0 … 50 °C
储存温度
-20 … 60 °C
相对湿度
10 … 90 %
不允许凝露
防护等级
 IP20 外壳
按照 EN 60529 标准
 IP65 正面
按照 EN 60529 标准
耐冲击性
150 m/s2, 11 ms
耐振动性
98 m/s2, 9 至 150 Hz
X, Y & Z
更多信息
连接引脚分配类型
工作电压
分布 |
电缆颜色 |
+UB |
红色 |
"整合规范文档 " |
黑色 |
RS232, 9 针的 D-SUB
信号符标 |
PIN |
DCD |
1 |
RD |
2 |
TD |
3 |
DTR |
4 |
SG |
5 |
DSR |
6 |
RTS |
7 |
CTS |
8 |
RI |
9 |
RS485, 25 针的 D-SUB
信号符标 |
PIN |
"整合规范文档 " |
1 |
请勿连接 |
2 … 6 |
"整合规范文档 " |
7 |
请勿连接 |
8 |
nc |
9 … 11 |
DÜA |
12 |
DÜB |
13 |
请勿连接 |
14 … 20 |
+5 V 输出(用于电平确定) |
21 |
请勿连接 |
22 … 25 |
订单代码

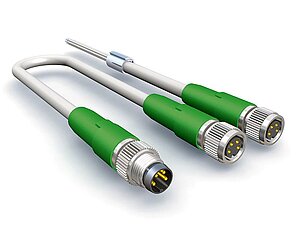

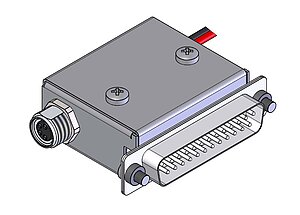

附件
供货范围
- ETC5000
