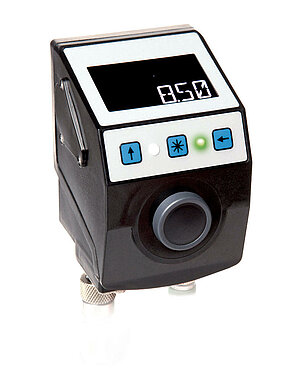

电子式位置指示器 AP10

带接口
SIKO Global, 电子式位置指示器 AP10
SIKO Global, 电子式位置指示器 AP10
SIKO Global, 电子式位置指示器 AP10
SIKO Global, 电子式位置指示器 AP10
具有通信功能接口的位置指示器 AP10 主要用于监视格式调整，以减少设置时间和提高机器效率。为了提高直观的用户指导对可读性进行了优化: 背光显示器清晰地显示出理论值和实际值，并且 2 个 LED 灯明确地显示出必须进行调整的方向。借助 IO-Link 接口并可将其简便和可靠地集成到模块化机器中。
  • 带有接口的电子位置指示器
  • 不锈钢空心轴直径 20 毫米，可选直径达 25.4 毫米
  • 背光显示屏
  • 双行 LCD 用于显示理论值和实际值
  • 复位、增量、偏移值通过键盘操作
  • 集成式 RS485 通讯接口、CAN 总线或 IO-Link 系统为可选项
  • 使用磁扫描的强大的传感器装置
  • 通过 LED 状态指示灯引导使用者
  • 对位置指示器 DA09S 的可扩建性
  • 防护等级 IP53, 可选 IP65
  • 工业 4.0 就绪
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
观看专家解释视频
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 订单代码
  • 下载资料
  • 附件
  • 类似产品

技术制图

SIKO Global, 电子式位置指示器 AP10

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
重量
~0.2  kg
轴
 不锈钢
外壳
 增强塑料
镀铜螺纹式接头 / 金属式接地端子
颜色
 黑色, RAL 9005
转速
≤500  min-1
特征
技术数据
内容补充
工作电压
24 V DC ±20 %
电流消耗
~30  mA
当使用 LED 运行时，每个 LED 加上约 3 mA
功率消耗
~0.72  VA
所使用的电源的最大供电功率: 100 VA.所使用的电源符合 SELV/Limited Energy (IEC 61010-1) 或者 SELV/LPS (IEC 60950-1) 或者 Class 2 (UL 1310).
电池寿命
~8  年份(s)
参数存储器
1010 次循环
也适用于校准过程
指示/指示范围
 6-位显示, LCD 灯为 14-段, 高度为约 8 mm
小数点、2行、特殊字符（红色/白色LED背光）
特殊字符
 顺时针旋转箭头，逆时针旋转箭头，增量，电池
状态指示
 2 个双色 LED 灯（红色/绿色）
位置状况，可参数化
按键
 增量功能，参数化，重置
接口
 RS485, CANopen, IO-Link
无电气隔离
连接方式
 2 个 M8 插拔连接器 (A 编码)
4 针, 1 个插口, 1 个插头 (RS485, CANopen)
 1个 M8 插拔连接器 (A 编码)
4 针, 1 个插头 (IO-Link)
 通过 6.3 mm 扁插头或者端头接线片接地
特征
技术数据
内容补充
扫描
 磁性
分辨率
 880  增量/转数
指示值/转数可自由编程
测量范围
≤190650  rotation(s)
许可
 UL
UL 61010-1, 文件号 E503367
特征
技术数据
内容补充
环境温度
 0 …  60 °C
储存温度
-20 …  80 °C
相对湿度
不允许凝露
EMV
 按照 EN 61326-3-1 标准
工业用抗扰度要求、辐射限值 B 级、需要屏蔽电缆
安全条例
 德欧标准 DIN EN 61010-1 (VDE 0411-1), UL 61010-1
功率受限的供电根据 DIN EN 61010-1 第 9.4. 节
防护等级
 IP53
符合 EN 60529 标准，仅在已连接配套插件时有效（防护类型未经过 UL 测试）
 IP65
符合 EN 60529 标准，仅在已连接配套插件时有效（防护类型未经过 UL 测试）
耐冲击性
500 m/s2, 11 ms
按照 EN 60068-2-27 标准
耐振动性
<100 m/s2, 5 … 150 Hz
按照 EN 60068-2-6 标准

更多信息

连接引脚分配类型

接口

RS485
 CAN-Bus
 IO-Link
 PIN
TxRx-/DÜB
 CANL
 L+ (+UB)
 1
TxRx+/DÜA
 CANH
 nc
 2
+UB
 +UB
 L- (GND)
 3
GND
 GND
 C/Q
 4

工业 4.0

在绝大多数情况下，与位置指示器进行的数据交换仅限于过程数据的交换。 智能指示器却除了提供过程数据之外，还提供其他状态监视性信息，以进行从状态监视„Condition Monitoring“ 至预测性维护 „Predictive Maintenance“ 等整体过程的评估工作：
工艺数据
 智能值
 智能式功能
实际位置
 电池电压
 更换电池的计划
"要求位置 "
 速度
 超载

订单代码

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

界面接口/
报告记录

CAN

CAN

CAN

CANopen

S3/09

RS485/SIKONETZ5

IOL

IO-Link

空心轴/
直径

20

20

20

直径20 mm

25,4

ø25.4 mm

RH14
RH16
减径套
0

其他可咨询

扭矩臂/
方向

II

II

II

距离 30 mm

I

距离 22 mm

可选

防护等级

IP53

IP53

IP53

IP53

IP65

IP65

视窗

SF

SF

SF

%面板%

K

塑料

防撞击

您专人的订货代码

AP10 - CAN - 20 - A - II - IP53 - EX - SF - S
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

快速参考指南

PDF

DE | EN

使用手册

CANopen

PDF

DE
EN

SIKONETZ5

PDF

DE
EN

IO-Link

PDF

DE
EN

3D-CAD 模型

链接或 URL

CAD-Modell

欧盟符合性声明

PDF

DE | EN | FR

安装指南

PDF

DE | EN

安装程序包

ZIP

下载

认证

UL

PDF

EN

符合 UKCA 规定声明

PDF

EN

附件

SIKO Global, 气动夹板 KP09P
气动夹板 KP09P

  • 用于轴夹紧固定的气动夹板

  • 压力气体接口大小可选择

  • 简易安装和改进

前往有关产品
SIKO Global, 夹板 KPL09
夹板 KPL09

  • 匹配位置指示器 DA09S 的轮廓

  • 用于轴直径 12 … 20 毫米

  • 压铸锌材质的坚固制造方式

前往有关产品
SIKO Global, 简易触摸控制 ETC5000
简易触摸控制 ETC5000

  • 用于位置指示器和定位驱动器的控制系统

  • 用于尺寸调整的独特的触摸屏式操作原理

  • 可控制最多达31台设备

前往有关产品
SIKO Global, 概览 配套插头
概览 配套插头

  • 配套插头，直头

  • 配套插头，弯头式

  • D-SUB 插头

前往有关产品
SIKO Global, 电池单元 ZB1027
电池单元 ZB1027

  • 由电池和底座组成的单元

  • 用于备用电池简易可靠的更换

前往有关产品
SIKO Global, 延长线 KV04S1
延长线 KV04S1

  • 预装配电缆接头

  • 电缆长度可达 10 m

  • 连接技术 M8, 4 针

前往有关产品
更多附件
订货代码
配套插头, 4 针，插口
84209
配套插头, 4 针，插头
84210
总线连接器, 4 针，插头
BAS-0005

类似产品

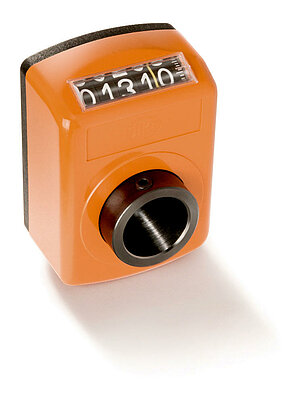

SIKO Global, 数字式位置指示器 DA09S
数字式位置指示器 DA09S

  • 最常用的尺寸在超薄结构中

  • 空心轴最大直径 20 毫米

  • 具有 5 位数和精细读数的计数器

前往有关产品
SIKO Global, 电子式位置指示器 AP05
电子式位置指示器 AP05

  • 带有总线接口或信号通讯接口的电子式位置显示器

  • 带背光的双行 LCD 显示器

  • 集成调准的理论值和实际值显示

前往有关产品
SIKO Global, 电子式位置指示器 AP10S
电子式位置指示器 AP10S

  • 用于磁传感器的带有插头连接的电子位置指示器

  • 读取性最优化的背光显示器

  • 双行 LCD 用于显示理论值和实际值

前往有关产品
SIKO Global, 理论值显示器 AP10T
理论值显示器 AP10T

  • 带总线接口的理论值显示器无实际值测量

  • 用于确认的大操作键

  • 读取性最优化的背光显示器

前往有关产品
SIKO Global, 电子式位置指示器 AP20S
电子式位置指示器 AP20S

  • 用于磁传感器的带有插头连接的电子位置指示器

  • 工业以太网现场总线的集成

  • 带背光的双行 LCD 显示器

前往有关产品

供货范围

  • AP10
  • 安装指南

SIKO 产品应用实例报告

带有SIKO位置指示器和定位驱动器的贴标机

借助智能式格式转换技术达到制药工业 4.0 标准

“规格转换”这一概念，并不一定会立即引发制药行业的关注。但是，如果从制药生产中所面临的以成本、竞争压力以及严格的监管为主要特征的挑战来看，智能化的规格转换就意味着在效率、产品质量和过程可靠性方面取得竞争优势。利用自动化的联网解决方案，制药公司得以朝着制药 4.0 迈出关键性的一步。

了解更多

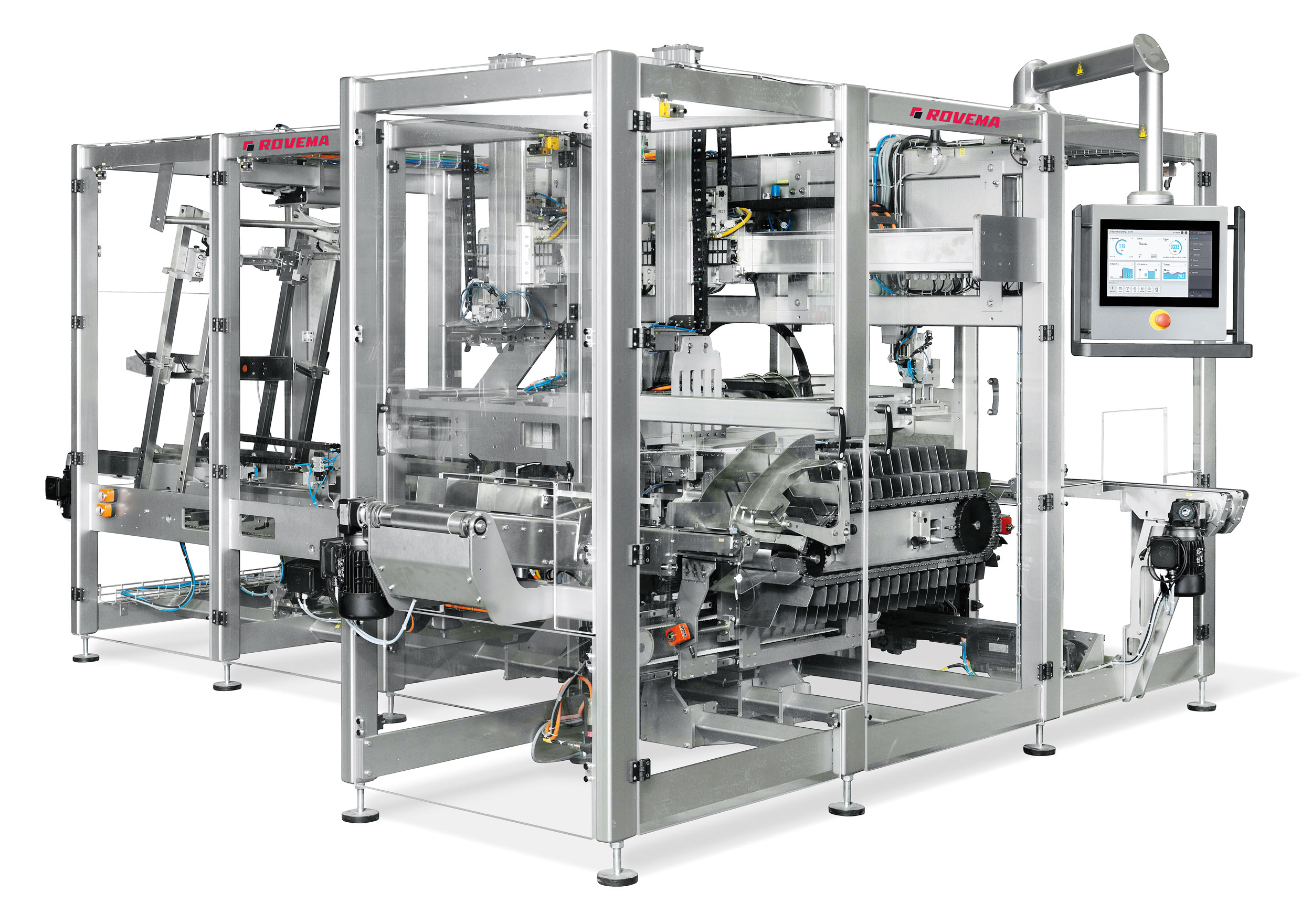

Rovema 公司的包装机

ROVEMA 公司使用带 IO-Link 接口的 SIKO 位置指示器用于包装系统

为了可以灵活使用管状薄料袋包装机和纸盒装盒机，一最重要因素是最大可能地优化机器系统，以适应不断变化的包装大小和形式。 ROVEMA公司是包装系统的领先制造商之一，包括在食品包装领域，其信赖使用工业用测量和驱动技术专家 SIKO 公司的带 IO-Link 接口的电子式位置指示器 AP10 进行监控式格式调整。

了解更多
