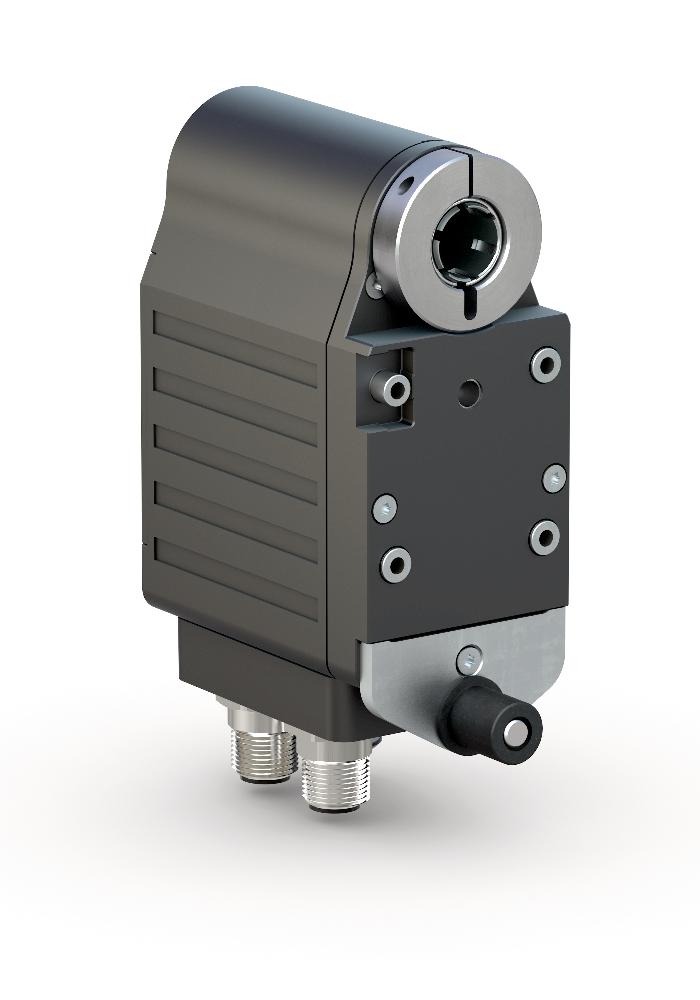

定位驱动器 AG03/1

集成式现场总线或 IO-Link 接口方式
SIKO Global, 定位驱动器 AG03/1
SIKO Global, 定位驱动器 AG03/1
SIKO Global, 定位驱动器 AG03/1
SIKO Global, 定位驱动器 AG03/1
SIKO Global, 定位驱动器 AG03/1
SIKO Global, 定位驱动器 AG03/1
用于复杂定位的高效紧密型驱动器
  • 节省空间的简便的安装
  • 通孔空心轴最大直径可达 ø14 mm
  • 具有长使用寿命的 50W、 24V、无刷 EC 电机
  • 集成式电源和电子控制反极性和过载保护
  • 在输出轴上集成磁性绝对值位置编码器
  • 接口方式 CANopen、Profibus-DP、RS485 / SIKONETZ5 或 IO-Link
  • IO-Link， 1 或 2 个电缆接口方式可选
  • 工业 4.0 就绪
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
观看专家解释视频
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 订单代码
  • 下载资料
  • 附件
  • 类似产品

技术制图

SIKO Global, 定位驱动器 AG03/1

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
重量
~1.2  kg
轴
 钢材发蓝处理
外壳
 压铸铝/锌
静电放电 (E.S.D)
额定转矩/额定转速
 3.2  Nm  在 100 min-1 时
i = 48
 1.6  Nm  在 200 min-1 时
i = 24
工作方式
 间歇运行 S3: 25 % 接通时间, 10 min.
按照 EN 60034-1 标准
特征
技术数据
内容补充
工作电压
24 V DC ±10 %
反极性保护，最后级
24 V DC ±10 %
具备反极性保护, 控制单元 (只对 CAN, PB, S3/09, IOL, IOL2)
功率消耗
 58  W
功率放大器
电池
 CR2477N, 3 V 锂电池, 950 mAh
电池寿命
~5  年份(s)
根据环境条件
参数存储器
1010 次循环
也适用于校准过程
额定电流
2.4 A ±10 %
最大允许转矩 (放大器)
<100  mA  在 24 V DC (控制器) 情况下
只限于 CAN, PB, S3/09, IOL, IOL2, IOL, IOL2
状态指示
2 个 LED 灯
按键
 按键
用于安装操作
总线连接
 CANopen
接头通过化学式电流隔离
 Profibus-DP
接头通过化学式电流隔离
 SIKONETZ5
接头通过化学式电流隔离
 IO-Link, IOL
工作电源、输出器和控制器之间的电流传动隔离
 IO-Link, IOL2
工作电源、输出器和控制器之间的电流传动隔离
连接方式
 2 个 M12 插头连接器 (A 编码)
5 枚针端、1 个插口、1 个插销（CAN）
 2 个 M12 插拔连接器 (B 编码)
5 针, 1 个插口, 1 个插头(PB)
 2 个 M8 插拔连接器
4 针, 1 个插口, 1 个插头 (S3/09)
 1 个 M12 插拔连接器 (A 编码)
4 针, 1 个插头 (CAN + PB + S3/09)
 1 个 M12 插拔连接器 (A 编码)
5 针, 1 个插头 (IOL + IOL2)
 通过 6.3 mm 扁插头接地
特征
技术数据
内容补充
分辨率
 1600  增量/转数
系统精确度
±0.8  °
单向式
重复精度
±1  增量
单向的 / 双向的
活动区域
±8182  rotation(s)
故障率
 21.4  年份(s)
CAN, 在 60 °C (MTBF) 时按照 SN 29500 标准
 21.2  年份(s)
PB, 在 60 °C (MTBF) 时根据 SN 29500 标准
 21.9  年份(s)
S3/09, 在 60 °C (MTBF) 时根据 SN 29500 标准
 26.8  年份(s)
IOL2, 在 60 °C (MTBF) 时按照 SN 29500 标准
 26.9  年份(s)
IOL2, 在 60 °C (MTBF) 时按照 SN 29500 标准
特征
技术数据
内容补充
环境温度
 0 …  45 °C
储存温度
-20 …  60 °C
平均海平高度 NHN
 2000  m
相对湿度
不允许凝露
EMV
 EN 61800-3, 第二环境
抗干扰强度或受影响强度，需要屏蔽电缆
 EN 61800-3, C3
干扰发射 / 放射量
防护等级
 IP50 / IP54 / IP65
符合 EN 60529 标准，安装了配套连接器
耐冲击性
500 m/s2, 11 ms
按照 EN 60068-2-27 标准
耐振动性
≤100 m/s2, 5 … 150 Hz
按照 EN 60068-2-6 标准

更多信息

连接引脚分配类型

工作电压

分布
 插脚
+UB
 1
"整合规范文档 "
 2
PE
 3

PB, CAN

PB
 CAN
 PIN
nc
 nc
 1
BUS A
 nc
 2
nc
 CAN_GND
 3
BUS B
 CAN_H
 4
nc
 CAN_L
 5

S3/09

信号符标
 PIN
DÜB/TxRx-
 1
DÜB/TxRx+
 2
nc
 3
SGND
 4

IOL, IOL2

IOL
 IOL 2
L+ (+UB 控制器)
 L+ (+UB 控制器)
 1
P24（+UB 输出级）
 nc
 2
L- (GND 控制器)
 L- (GND 控制器)
 3
C/Q
 C/Q
 4
N24 (GND 输出端)
 nc
 5

功率曲线

工业 4.0

在大多数情况下，与定位驱动器进行的数据交换仅限于过程数据的交换。 智能式定位驱动器却除了提供过程数据之外，还提供其他状态监视性信息，以进行从状态监视„Condition Monitoring“ 至预测性维护 „Predictive Maintenance“ 等的工作评估：
工艺数据
 智能值
 智能式功能
实际位置
 温度
 超载, 环境温度
"要求位置 "
 电流
 扭矩, 超载
速度
 负荷电压 控制电压
 电压降低，断线
开关调控
 运行时间
电池电压
 更换电池的计划

订单代码

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

传动比

48

48

48

i = 48

24

i = 24

防护等级

IP50

IP50

IP50

IP50

IP54

IP54

IP65

IP65

轴结构设计/
直径

KR/14

KR/14

KR/14

夹环, 直径14 mm

KR/12

夹环, 直径12 mm

N/10

键槽 JS9 DIN 6885/1 ø10 mm

扭矩臂

A

A

A

销钉,直径 6 mm

B

接线片

包括弹性轴套

现场总线

CAN

CAN

CAN

CANopen

PB

Profibus-DP

运动控制
S3/09

RS485/SIKONETZ5

IOL

IO-Link, 1 个连接插头类型

IOL2

IO-Link, 2 个连接插头类型

您专人的订货代码

AG03/1 - 48 - IP50 - KR/14 - A - ABM - CAN - SW
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

数据表

PDF

DE

快速参考指南

PDF

DE | EN

使用手册

IO-Link

PDF

DE
EN

SIKONETZ5

PDF

DE
EN
IT

Profibus

PDF

DE
EN
IT

CANopen

PDF

DE
EN
IT

3D-CAD 模型

链接或 URL

CAD-Modell

安装指南

PDF

DE | EN

安装程序包

ZIP

下载

附件

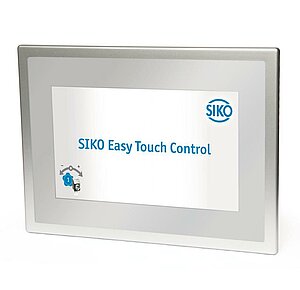

SIKO Global, 简易触摸控制 ETC5000
简易触摸控制 ETC5000

  • 用于位置指示器和定位驱动器的控制系统

  • 用于尺寸调整的独特的触摸屏式操作原理

  • 可控制最多达31台设备

前往有关产品

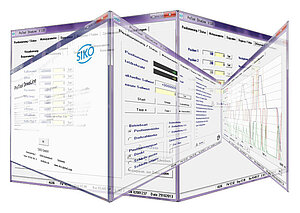

SIKO Global, 编程软件 ProTool DL
编程软件 ProTool DL

  • 软件在从 WindowsXP 开始的系统上无需安装就可执行

  • 直观而清晰的操作

  • 图形用户界面

前往有关产品
SIKO Global, 概览 配套插头
概览 配套插头

  • 配套插头，直头

  • 配套插头，弯头式

  • D-SUB 插头

前往有关产品

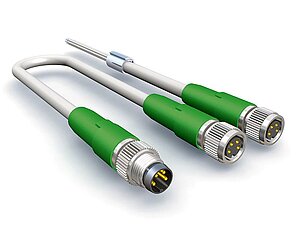

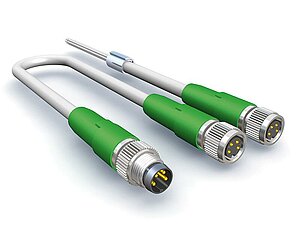

SIKO Global, 延长线 KV04S1
延长线 KV04S1

  • 预装配电缆接头

  • 电缆长度可达 10 m

  • 连接技术 M8, 4 针

前往有关产品

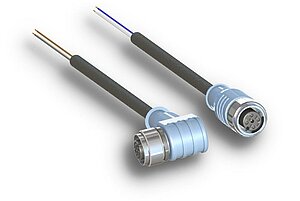

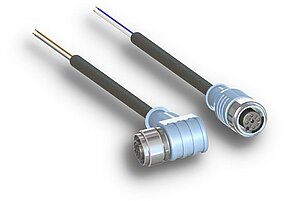

SIKO Global, 延长线 KV04S2
延长线 KV04S2

  • 预装配电缆接头

  • 电缆长度可达 10 m

  • 连接方式 M12 (A 编码), 4 枚针端

前往有关产品
更多附件
订货代码
配套插头, 5 针, 弯角插口
82804
配套插头, 5 针，弯角插头
82805
配套插头, 5 针, 弯角插口
83006
配套插头, 5 针，弯角插头
83007
配套插头, 4 针, 弯角插口
83091
配套插头, 4 针，插口
83526
配套插头, 5 针，插口
83991
配套插头, 5 针，插头
83992
配套插头, 5 针，插口
84109
配套插头, 4 针，插口
84209
配套插头, 4 针，插头
84210
配套插头, 5 针，插头
84732

类似产品

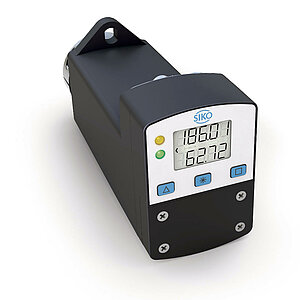

SIKO Global, 定位驱动器 AG06
定位驱动器 AG06

  • 安装方便，无需外加联轴器

  • 不锈钢空心轴，玻璃纤维增强外壳

  • 无接触式 24V DC-电机 使用寿命长

前往有关产品

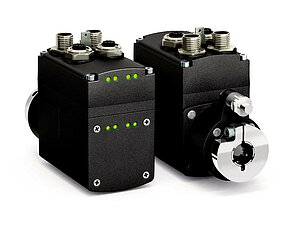

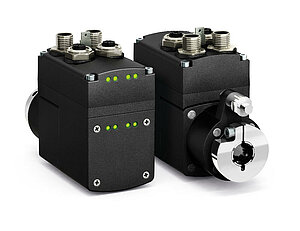

SIKO Global, 定位驱动器 AG25
定位驱动器 AG25

  • 小尺寸，高功率密度

  • 安装和调试简便

  • 高灵活性，高保护等级

前往有关产品

供货范围

  • AG03/1
  • 快速参考指南

SIKO 产品应用实例报告

带有SIKO位置指示器和定位驱动器的贴标机

借助智能式格式转换技术达到制药工业 4.0 标准

“规格转换”这一概念，并不一定会立即引发制药行业的关注。但是，如果从制药生产中所面临的以成本、竞争压力以及严格的监管为主要特征的挑战来看，智能化的规格转换就意味着在效率、产品质量和过程可靠性方面取得竞争优势。利用自动化的联网解决方案，制药公司得以朝着制药 4.0 迈出关键性的一步。
