Easy Touch Control ETC5000
- Steuerungssystem für Positionsanzeigen und Stellantriebe
- intuitives Touchscreen Bedienkonzept für die Formatverstellung
- bis zu 31 Geräte ansteuerbar
- Einzel- oder Satzpositionierung
- RS485 und USB Schnittstelle
Ben
King
Inside Sales
Cary
Mulvany
Manager Business Unit Changeover Solutions
Technische Zeichnung
Technische Daten
Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gewicht
1.3
kg
Gehäuse
Kunststoff
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
11 … 36 V DC
Leistungsaufnahme
12
W
Anzeige/Anzeigenbereich
LED, 7'', TFT touch screen
65536 Farben
Merkmal
Technische Daten
Ergänzung
Auflösung
800 x 480
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
0 … 50 °C
Lagertemperatur
-20 … 60 °C
relative Luftfeuchtigkeit
10 … 90 %
Betauung nicht zulässig
Schutzart
IP20 Gehäuse
EN 60529
IP65 frontseitig
EN 60529
Schockfestigkeit
150 m/s2, 11 ms
Vibrationsfestigkeit
98 m/s2, 9 … 150 Hz
X, Y & Z
Mehr Informationen
Anschlussbelegung
Betriebsspannung
|
Belegung |
Kabelfarbe |
|
+UB |
rot |
|
GND |
schwarz |
RS232, 9-polig D-SUB
|
Signal |
PIN |
|
DCD |
1 |
|
RD |
2 |
|
TD |
3 |
|
DTR |
4 |
|
SG |
5 |
|
DSR |
6 |
|
RTS |
7 |
|
CTS |
8 |
|
RI |
9 |
RS485, 25-polig D-SUB
|
Signal |
PIN |
|
GND |
1 |
|
nicht anschließen |
2 … 6 |
|
GND |
7 |
|
nicht anschließen |
8 |
|
nc |
9 … 11 |
|
DÜA |
12 |
|
DÜB |
13 |
|
nicht anschließen |
14 … 20 |
|
+5 V Out (für Pegelfestlegung) |
21 |
|
nicht anschließen |
22 … 25 |

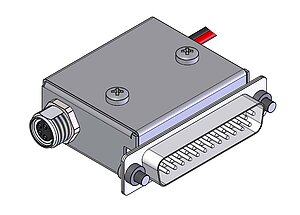

Systemkomponente
Bestellung
Lieferumfang
- ETC5000
