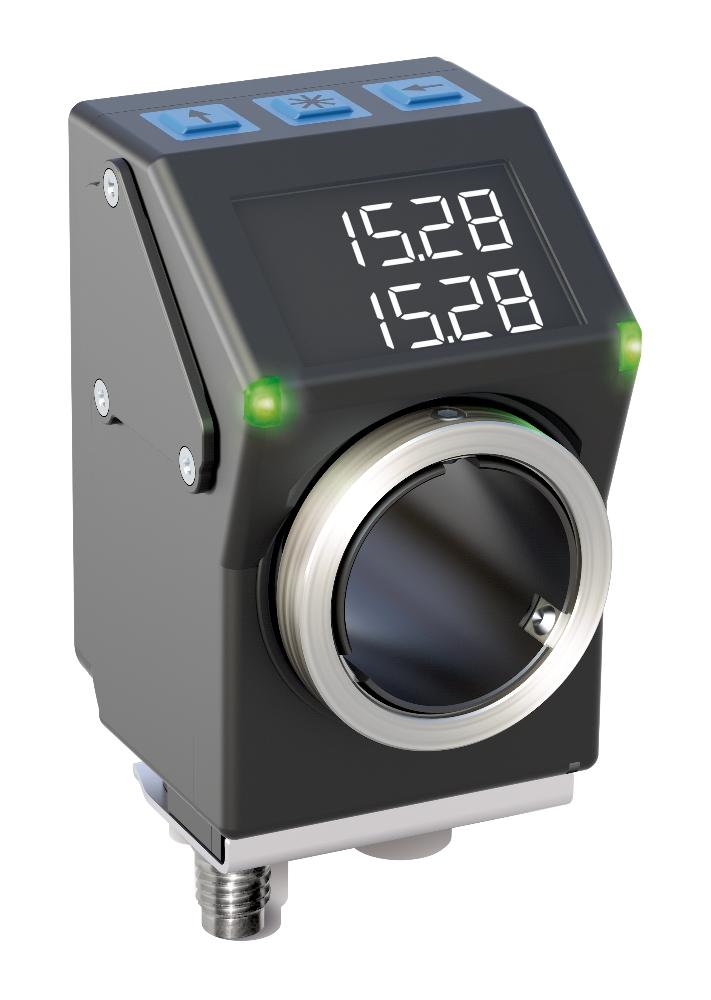

电子式位置指示器 AP05

带总线接口
SIKO Global, 电子式位置指示器 AP05
SIKO Global, 电子式位置指示器 AP05
SIKO Global, 电子式位置指示器 AP05
SIKO Global, 电子式位置指示器 AP05
SIKO Global, 电子式位置指示器 AP05
SIKO Global, 电子式位置指示器 AP05
SIKO Global, 电子式位置指示器 AP05
位置指示器 AP05 直观的引导使用者在产品更换或者尺寸格式更改时正确的进行机器设置。优化的背光显示器精确的指示理论值和实际值。双 LED 灯明确的指示操作者需要进行调整的方向。因此使用位置指示器 AP05 可避免机器错误设置，通过这样可保证灵活的生产机械完全可靠的过程安全性。
  • 带有总线接口或信号通讯接口的电子式位置显示器
  • 带背光的双行 LCD 显示器
  • 集成调准的理论值和实际值显示
  • 通过 LED 状态指示灯引导使用者
  • 空心轴带有20毫米直径的不锈钢夹环
  • 通过显示器保护玻璃提高了抗冲击强度
  • 集成式 RS485 通讯接口、CAN 总线或 IO-Link 系统为可选项
  • 使用磁扫描的强大的传感器装置
  • 对位置指示器AP04和DA04扩建兼容
  • 防护等级 IP53, 可选 IP65
  • 工业 4.0 就绪
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
观看专家解释视频
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 订单代码
  • 下载资料
  • 附件
  • 类似产品

技术制图

SIKO Global, 电子式位置指示器 AP05

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
重量
~0.07  kg
轴
 塑料
外壳
 增强塑料
镀铜螺纹式接头 / 金属式接地端子
颜色
 黑色, RAL 9005
夹环
 不锈钢
转速
≤500  min-1
电缆护套
 PUR
连接方式 E15X, E12X
电缆曲率半径
≥30  mm
固定安装

Schnittstelle CANopen

特征
技术数据
内容补充
工作电压
24 V DC ±20 %
反极性保护
电流消耗
~30  mA
电池寿命
~8  年份(s)
参数存储器
1010 次循环
也适用于校准过程
指示/指示范围
 5位，7段LCD，〜６mm高
小数点、2行、特殊字符（红色/白色LED背光）
特殊字符
 顺时针旋转箭头，逆时针旋转箭头，增量，电池
状态指示
 2 个双色 LED 灯（红色/绿色）
位置状况，可参数化
按键
 链式尺寸标注功能、参数可调整化、可校准功能
接口
 CANopen
无电气隔离
连接方式
 2 个 M8 插拔连接器 (A 编码)
4 针、1 个插口、1 个插头
 通过 6.3 mm 扁插头接地

Schnittstelle RS485

特征
技术数据
内容补充
工作电压
24 V DC ±20 %
反极性保护
电流消耗
~30  mA
电池寿命
~8  年份(s)
参数存储器
1010 次循环
也适用于校准过程
指示/指示范围
 5位，7段LCD，〜６mm高
小数点、2行、特殊字符（红色/白色LED背光）
特殊字符
 顺时针旋转箭头，逆时针旋转箭头，增量，电池
状态指示
 2 个双色 LED 灯（红色/绿色）
位置状况，可参数化
按键
 链式尺寸标注功能、参数可调整化、可校准功能
接口
 RS485
无电气隔离
连接方式
 2 个 M8 插拔连接器 (A 编码)
4 针、1 个插口、1 个插头
 通过 6.3 mm 扁插头接地

Schnittstelle IO-Link

特征
技术数据
内容补充
工作电压
 18 …  30 V DC
反极性保护
电流消耗
~30  mA
电池寿命
~8  年份(s)
参数存储器
1010 次循环
也适用于校准过程
指示/指示范围
 5位，7段LCD，〜６mm高
小数点、2行、特殊字符（红色/白色LED背光）
特殊字符
 顺时针旋转箭头，逆时针旋转箭头，增量，电池
状态指示
 2 个双色 LED 灯（红色/绿色）
位置状况，可参数化
按键
 链式尺寸标注功能、参数可调整化、可校准功能
接口
 IO-Link 版本 1.1
按照 IEC 61131-9 V1.1.2 标准, 包括 Package 2015 & Corrigendum
连接方式
 1个 M8 插拔连接器 (A 编码)
4 针, 1 个插头 (连接类型 EX)
 1 个 M12 插拔连接器 (A 编码)
4 针, 1 个插头 (连接类型 E12X)
 通过 6.3 mm 扁插头接地
特征
技术数据
内容补充
扫描
 磁性
分辨率
 720  增量/转数
指示值/转数可自由编程
测量范围
≤932067  rotation(s)
特征
技术数据
内容补充
环境温度
 0 …  60 °C
储存温度
-20 …  80 °C
相对湿度
不允许凝露
EMV
 按照 EN 61326-3-1 标准
对抗扰度有要求的工业，放射限值等级B
安全条例
 德欧标准 DIN EN 61010-1 (VDE 0411-1), UL 61010-1
功率受限的供电根据 DIN EN 61010-1 第 9.4. 节
防护等级
 IP53
按照 EN 60529 标准, 在安装状态下，安装对应插头
 IP65
按照 EN 60529 标准, 在安装状态下，安装对应插头
耐冲击性
≤500 m/s2, 11 ms
EN 60068-2-27, 半正弦, 3 轴 (+/-), 每3次冲击
耐振动性
≤100 m/s2, 10 … 2000 Hz
按照 EN 60068-2-6 标准, 每 10 个循环

更多信息

连接引脚分配类型

接口

IO-Link
 RS485
 CAN
 插脚
L+ (+UB)
 TxRx-/DÜB
 CANL
 1
nc
 TxRx+/DÜA
 CANH
 2
L- (GND)
 +24 V DC
 +24 V DC
 3
C/Q
 GND
 GND
 4

工业 4.0

在绝大多数情况下，与位置指示器进行的数据交换仅限于过程数据的交换。 智能指示器却除了提供过程数据之外，还提供其他状态监视性信息，以进行从状态监视„Condition Monitoring“ 至预测性维护 „Predictive Maintenance“ 等整体过程的评估工作：
工艺数据
 智能值
 智能式功能
实际位置
 电池电压
 更换电池的计划
"要求位置 "
 速度
 超载

订单代码

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

界面接口/
报告记录

IOL

IOL

IOL

IO-Link

S3/09

RS485/SIKONETZ5

CAN

CANopen

空心轴/
直径

20

20

20

直径20 mm

RH12
RH14
RH15
RH16
减径套
0

其他可咨询

中间板

OZP

OZP

OZP

无

ZP04

ZP09

匹配 DA09S

防护等级

IP53

IP53

IP53

IP53

IP65

IP65

连接方式

EX

EX

EX

工业用插头

无电线
E12X

电缆引出端

仅限于 IO-Link 接口
E15X

电缆引出端

仅限于 S3/09, CAN 接口

软件

S

S

S

标准软件

SW04

与 AP04-CAN 兼容

SW05

与 AP04-SN5 兼容

SW06

与 AP04-SN3/4 兼容

您专人的订货代码

AP05 - IOL - 20 - A - OZP - IP53 - EX - S
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

快速参考指南

PDF

DE | EN

使用手册

SW08

PDF

DE
EN

IO-Link

PDF

DE
EN

CANopen SW04

PDF

DE
EN

SIKONETZ5

PDF

DE
EN

CANopen

PDF

DE
EN

SW01

PDF

EN

3D-CAD 模型

链接或 URL

CAD-Modell

安装指南

PDF

DE | EN

SW02

PDF

DE | EN

SW03

PDF

DE | EN

SW04, SW05, SW08

PDF

DE | EN

SW06

PDF

DE | EN

安装程序包

ZIP

下载

符合 UKCA 规定声明

PDF

EN

附件

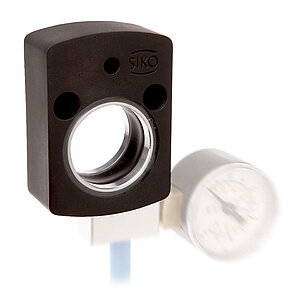

SIKO Global, 气动夹板 KP09P
气动夹板 KP09P

  • 用于轴夹紧固定的气动夹板

  • 压力气体接口大小可选择

  • 简易安装和改进

前往有关产品

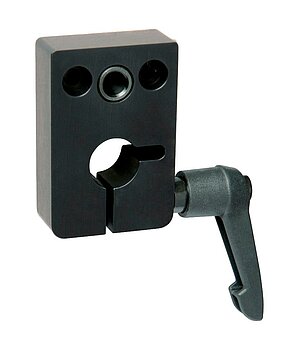

SIKO Global, 夹板 KPE04
夹板 KPE04

  • 匹配位置指示器 DE04，AP05 的轮廓

  • 用于轴直径为 10 … 20 毫米

  • 夹紧杆位置在侧面

前往有关产品

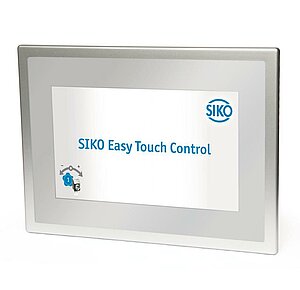

SIKO Global, 简易触摸控制 ETC5000
简易触摸控制 ETC5000

  • 用于位置指示器和定位驱动器的控制系统

  • 用于尺寸调整的独特的触摸屏式操作原理

  • 可控制最多达31台设备

前往有关产品

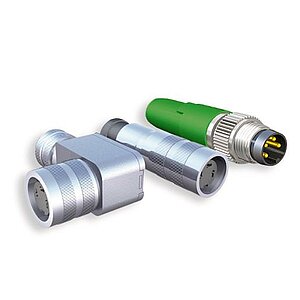

SIKO Global, 概览 配套插头
概览 配套插头

  • 配套插头，直头

  • 配套插头，弯头式

  • D-SUB 插头

前往有关产品

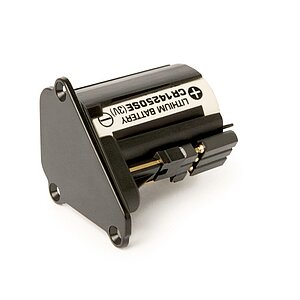

SIKO Global, 电池单元 ZB1027
电池单元 ZB1027

  • 由电池和底座组成的单元

  • 用于备用电池简易可靠的更换

前往有关产品

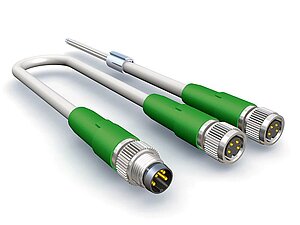

SIKO Global, 延长线 KV04S1
延长线 KV04S1

  • 预装配电缆接头

  • 电缆长度可达 10 m

  • 连接技术 M8, 4 针

前往有关产品
更多附件
订货代码
配套插头, 4 针，插口
84209
配套插头, 4 针，插头
84210
总线连接器, 4 针，插头
BAS-0005

类似产品

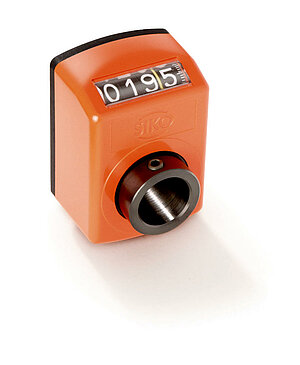

SIKO Global, 数字式位置指示器 DA04
数字式位置指示器 DA04

  • 空心轴最大直径 14 毫米

  • 具有4位数和精细读数的计数器

  • 可选带止动器

前往有关产品

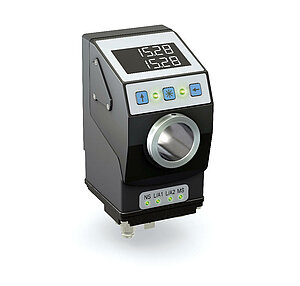

SIKO Global, 电子式位置指示器 AP20
电子式位置指示器 AP20

  • 工业以太网现场总线的集成

  • 带背光的双行 LCD 显示器

  • 集成调准的理论值和实际值显示

前往有关产品

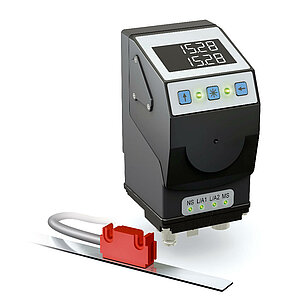

SIKO Global, 电子式位置指示器 AP20S
电子式位置指示器 AP20S

  • 用于磁传感器的带有插头连接的电子位置指示器

  • 工业以太网现场总线的集成

  • 带背光的双行 LCD 显示器

前往有关产品

供货范围

  • AP05
  • 安装指南

SIKO 产品应用实例报告

带有SIKO位置指示器和定位驱动器的贴标机

借助智能式格式转换技术达到制药工业 4.0 标准

“规格转换”这一概念，并不一定会立即引发制药行业的关注。但是，如果从制药生产中所面临的以成本、竞争压力以及严格的监管为主要特征的挑战来看，智能化的规格转换就意味着在效率、产品质量和过程可靠性方面取得竞争优势。利用自动化的联网解决方案，制药公司得以朝着制药 4.0 迈出关键性的一步。

了解更多

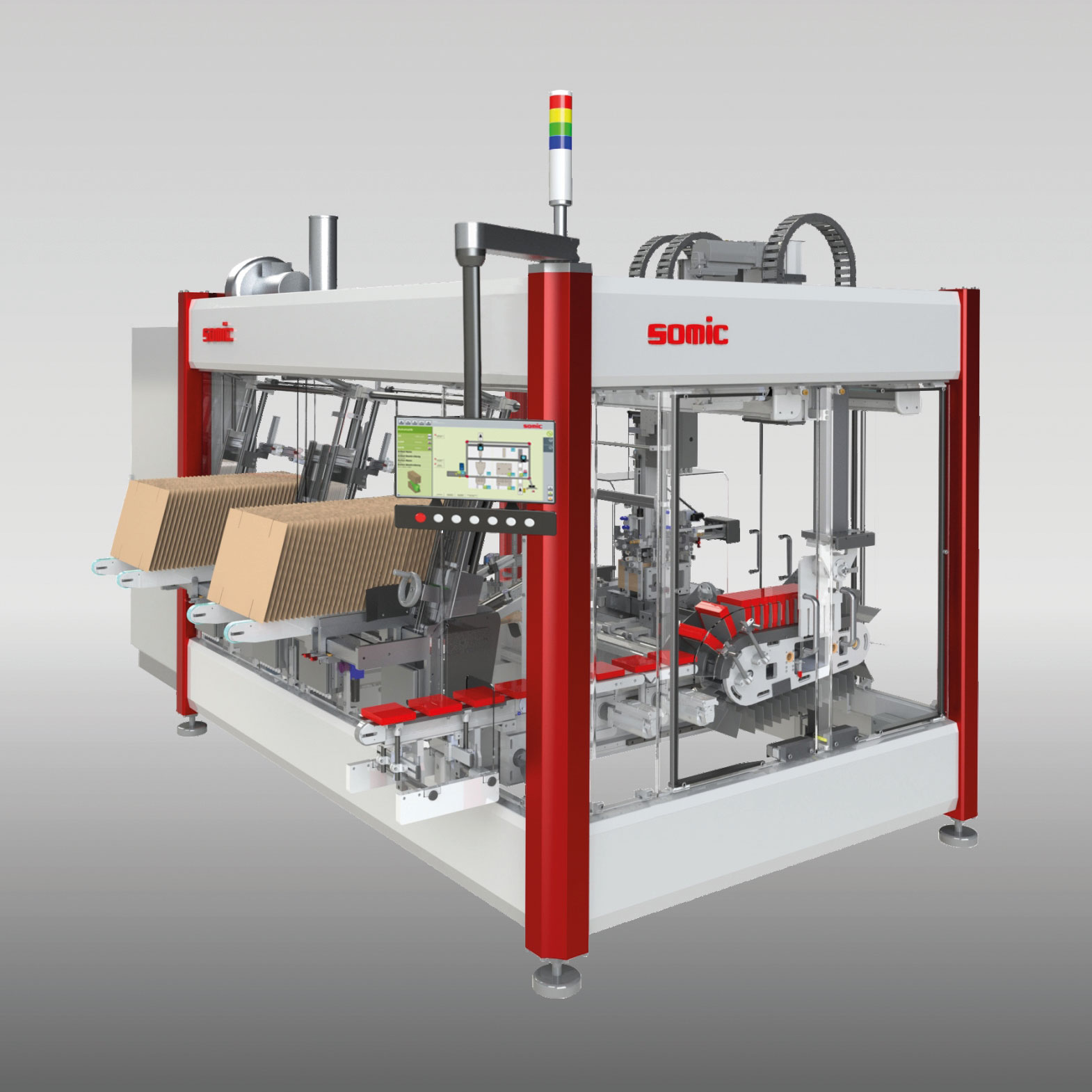

Deckel-Tray-Packer SOMIC 424 DT

包装机械制造商 SOMIC 公司信赖使用 SIKO 公司的电子位置指示器 AP05

当一公司为包装其产品需要包装机器时，无论是要包装咖啡胶囊、止咳口糖、电池还是胶布，在投资包装机器时最重要的是，要找到一种尽可能灵活且能够处理各种包装盒大小和尺寸格式的解决方案。然而，只有通过智能式格式调整方式才能提供这种灵活性。 SIKO 公司的电子式位置指示器帮助 SOMIC 包装机进行格式转换，并提供简便的操作员工指导和提高工艺过程的可靠性。

了解更多
生产大型包装机线路在生产厅内

SIKO 公司的位置指示器确保 WIPOTEC-OCS 公司的“Track & Trace”系统的工艺过程可靠性

有一个话题仍在医药行业掀起波澜：欧洲防伪指令（2011/62/EU），自2019年2月9日起规定，所有处方药必须提供明显标签，以达到生产过程和运输全程的可追溯性。这些序列号被报告给欧洲中央数据库，并在药店通过扫描数据矩阵代码，在给药之前进行验证。该指令旨在保护消费者免受假冒药品的侵害，对于制药公司而言，该指令意味着生产线中的巨大改造动荡，因为必须创建新的结构设计和工作系统来执行明显标签的实现，需要诸如 WIPOTEC-OCS 公司的 TQS（Traceable Quality System）之类的“Track & Trace”工作系统。工业测量和驱动技术专家 SIKO GmbH 公司的…

了解更多
Packsys Global FlexSeamer 管道生产机器

软管生产的过程可靠性：PackSys Global 如何利用 SIKO 技术优化生产

大管、小管、细长管、粗管、扁管、微型管—— 其为口腔护理、化妆品和制药领域生产的软管数不胜数，尺寸和规格各异。用于生产牙膏或 化妆品包装的机器来自瑞士 Rüti 的 PackSys Global AG。该公司注重高效的流程、超高的产量和易于操作性。这些可通过提高数字化和自动化程 度以 简化流程步骤来实现。

对过程可靠性产生重大影响的㇐个重要方面是正确调整机器的 规格，即根据不同的软管规格进行匹配。为了提高软管封尾机的操作舒适度，并确保对不同 机组进行可靠地调整，PackSys 集成了德国传感器和定位系统专家 SIKO GmbH 可监控的规格调整装置解决方案。
