定位驱动器 AG05

现场总线
SIKO Global, 定位驱动器 AG05
SIKO Global, 定位驱动器 AG05
SIKO Global, 定位驱动器 AG05
SIKO Global, 定位驱动器 AG05
AG05 定位驱动器是同类产品中结构最紧凑的驱动器，通过其集成的显示屏幕和按钮操作，特别易于使用。 通过空心轴可以快速、简便地进行手动调节。
  • 安装方便，无需外加联轴器
  • 不锈钢空心轴直径为Ø 14 mm，玻璃纤维外壳
  • 无接触式 24V DC-电机 使用寿命长
  • 坚固的绝对值传感器，磁性传感技术
  • 用于理论值和实际值显示的双行LCD显示器和操作键
  • 通过 2 个 LED 状态灯指导用户
  • 集成式 RS485 通讯接口或 CANopen 总线
  • 集成的定位调节器
  • M8 + M12 连接技巧
  • 工业 4.0 就绪
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 订单代码
  • 下载资料
  • 附件
  • 类似产品

技术制图

SIKO Global, 定位驱动器 AG05

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
重量
~0.45  kg
轴
 不锈钢
外壳
 玻璃钢
夹环
 不锈钢
扭矩臂
 不锈钢
A 型
 不锈钢
B 型
额定转矩/额定转速
 3  Nm  在 75 min-1 ±10 % 时
i = 66
 5  Nm  在 50 min-1 ±10 % 时
i = 98
工作方式
 间歇运行 S3: 25 % 接通时间, 10 min.
按照 EN 60034-1 标准
特征
技术数据
内容补充
工作电压
24 V DC ±10 %
反极性保护，最后级
24 V DC ±10 %
反极性保护，控制单元
功率消耗
≤58  W
功率放大器
≤1.6  W
控制系统
电池
 CR2477N, 3 V 锂电池, 950 mAh
电池寿命
~5  年份(s)
根据环境条件
参数存储器
1010 次循环
也适用于校准过程
额定电流
2.2 A ±10 %
最大允许转矩 (放大器)
<60 mA ±10 %  在 24 V DC (控制器) 情况下
指示/指示范围
 5 位 LCD 显示 7 段, ~7 mm 高
小数点、2行、特殊字符
特殊字符
 电池，方向箭头
状态指示
2 个 LED 灯
按键
 参数设置、复位、点击操作、理论值设定
总线连接
 RS485, CANopen
无电气隔离
连接方式
 1 个 M12 插拔连接器 (A 编码)
4 针, 1 个插头
 2 个 M8 插拔连接器 (A 编码)
4 针、1 个插口、1 个插头
 通过 6.3 mm 扁插头接地
特征
技术数据
内容补充
分辨率
 720  增量/转数  轴
重复精度
±1  增量
活动区域
±1980  rotation(s)
i = 66
±1300  rotation(s)
i = 98
故障率
 31  年份(s)
CAN, 在 60 °C (MTBF) 时按照 SN 29500 标准
 31.3  年份(s)
S3/09, 在 60 °C (MTBF) 时根据 SN 29500 标准
特征
技术数据
内容补充
环境温度
 0 …  45 °C
储存温度
-20 …  60 °C
相对湿度
不允许凝露
EMV
 EN 61800-3, 第二环境
抗干扰性 / 影响度
 EN 61800-3, C3
干扰发射 / 放射量
防护等级
 IP54, IP65
按照 EN 60529 标准, 只带配套连接器
耐冲击性
500 m/s2, 11 ms
按照 EN 60068-2-27 标准
耐振动性
≤100 m/s2, 5 … 150 Hz
按照 EN 60068-2-6 标准

更多信息

连接引脚分配类型

工作电压 M12 (A 编码)

信号符标
 插脚
+24 V 马达单元
 1
+24 V 控制单元
 2
GND 马达单元
 3
接地控制
 4

接口 M8

信号符标
 PIN
TxRx-/DÜB
 1
TxRx+/DÜA
 2
nc
 3
GND
 4

功率曲线

工业 4.0

在大多数情况下，与定位驱动器进行的数据交换仅限于过程数据的交换。 智能式定位驱动器却除了提供过程数据之外，还提供其他状态监视性信息，以进行从状态监视„Condition Monitoring“ 至预测性维护 „Predictive Maintenance“ 等的工作评估：
工艺数据
 智能值
 智能式功能
实际位置
 温度
 超载, 环境温度
"要求位置 "
 电流
 扭矩, 超载
速度
 负荷电压 控制电压
 电压降低，断线
开关调控
 运行时间
电池电压
 更换电池的计划

订单代码

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

传动比

66

66

66

i = 66

98

i = 98

防护等级

IP54

IP54

IP54

IP54

IP65

IP65

轴结构设计/
直径

KR/14

KR/14

KR/14

夹环, 直径14 mm

N/10

键槽, 直径10 mm

0

其他可咨询

扭矩臂

A

A

A

销钉,直径 6 mm

B

销钉,直径 10 mm

界面接口/
报告记录

S3/09

S3/09

S3/09

RS485/SIKONETZ5

CAN

CANopen

您专人的订货代码

AG05 - 66 - 50W - IP54 - KR/14 - A - ABM - S3/09 - 0
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

数据表

PDF

DE

快速参考指南

PDF

DE | EN

使用手册

SIKONETZ5

PDF

DE
EN
IT

CANopen

PDF

DE
EN
IT

3D-CAD 模型

链接或 URL

CAD-Modell

安装指南

PDF

DE | EN

安装程序包

ZIP

下载

附件

SIKO Global, 简易触摸控制 ETC5000
简易触摸控制 ETC5000

  • 用于位置指示器和定位驱动器的控制系统

  • 用于尺寸调整的独特的触摸屏式操作原理

  • 可控制最多达31台设备

前往有关产品
SIKO Global, 编程软件 ProTool DL
编程软件 ProTool DL

  • 软件在从 WindowsXP 开始的系统上无需安装就可执行

  • 直观而清晰的操作

  • 图形用户界面

前往有关产品
SIKO Global, 概览 配套插头
概览 配套插头

  • 配套插头，直头

  • 配套插头，弯头式

  • D-SUB 插头

前往有关产品
SIKO Global, 锥齿轮 WG05
锥齿轮 WG05

  • 定位准确性高

  • 空心轴结构

  • 力量和形式决定的波形

前往有关产品
SIKO Global, 延长线 KV04S1
延长线 KV04S1

  • 预装配电缆接头

  • 电缆长度可达 10 m

  • 连接技术 M8, 4 针

前往有关产品
SIKO Global, 延长线 KV04S2
延长线 KV04S2

  • 预装配电缆接头

  • 电缆长度可达 10 m

  • 连接方式 M12 (A 编码), 4 枚针端

前往有关产品
更多附件
订货代码
配套插头, 4 针, 弯角插口
83091
配套插头, 4 针，插口
84209
配套插头, 4 针，插头
84210
总线连接器, 4 针，插头
BAS-0005

类似产品

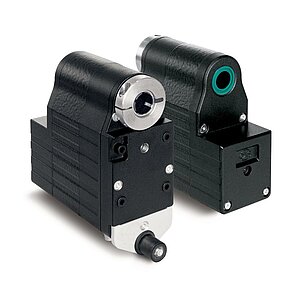

SIKO Global, 定位驱动器 AG01 analog
