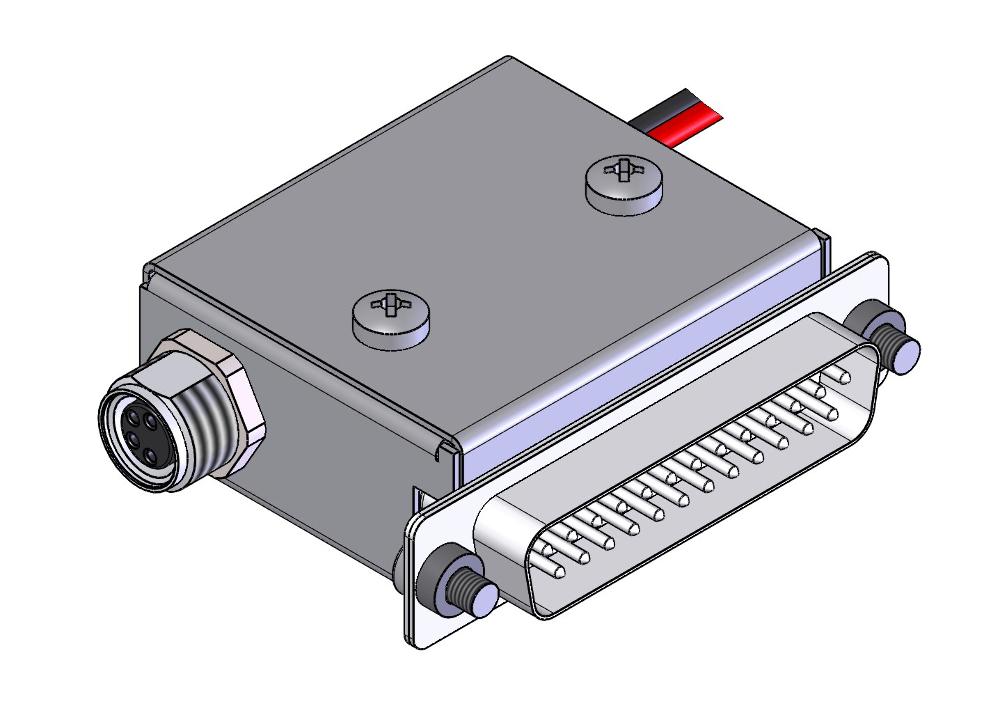

电线适配器 KA485ETC
附件
- 可简便适配 ETC5000 (25 针. DSUB 插头)
- M8 插座 (用于总线连接)
- 集成的总线终端
- 位置指示器的总线工作电压输送
技术制图
技术数据
机械参数
电气数据
环境条件
特征
技术数据
内容补充
外壳
 金属
特征
技术数据
内容补充
工作电压
24
 V DC
总线, 2 条线股, ETC5000 的供电
连接方式
 D-SUB
25 枚针端, 1 个插销 (RS485, 匹配 ETC5000)
 M8 插拔连接器
4 枚针端, 1 个插口 (总线, 匹配 SIKONETZ5)
特征
技术数据
内容补充
防护等级
 IP20
按照 EN 60529 标准
更多信息
连接引脚分配类型
RS485, 25 针的 D-SUB
信号符标 |
PIN |
"整合规范文档 " |
1 |
请勿连接 |
2 … 6 |
"整合规范文档 " |
7 |
请勿连接 |
8 |
nc |
9 … 11 |
DÜA |
12 |
DÜB |
13 |
请勿连接 |
14 … 20 |
+5 V 输出(用于电平确定) |
21 |
请勿连接 |
22 … 25 |
RS485, 4 针的 M8
信号符标 |
插脚 |
DÜB |
1 |
DÜA |
2 |
+UB |
3 |
GND |
4 |
工作电压
分布 |
电缆颜色 |
+UB |
红色 |
"整合规范文档 " |
黑色 |
附件
更多附件
订货代码
配套插头, 4 针,插头
84210
供货范围
- KA485ETC
