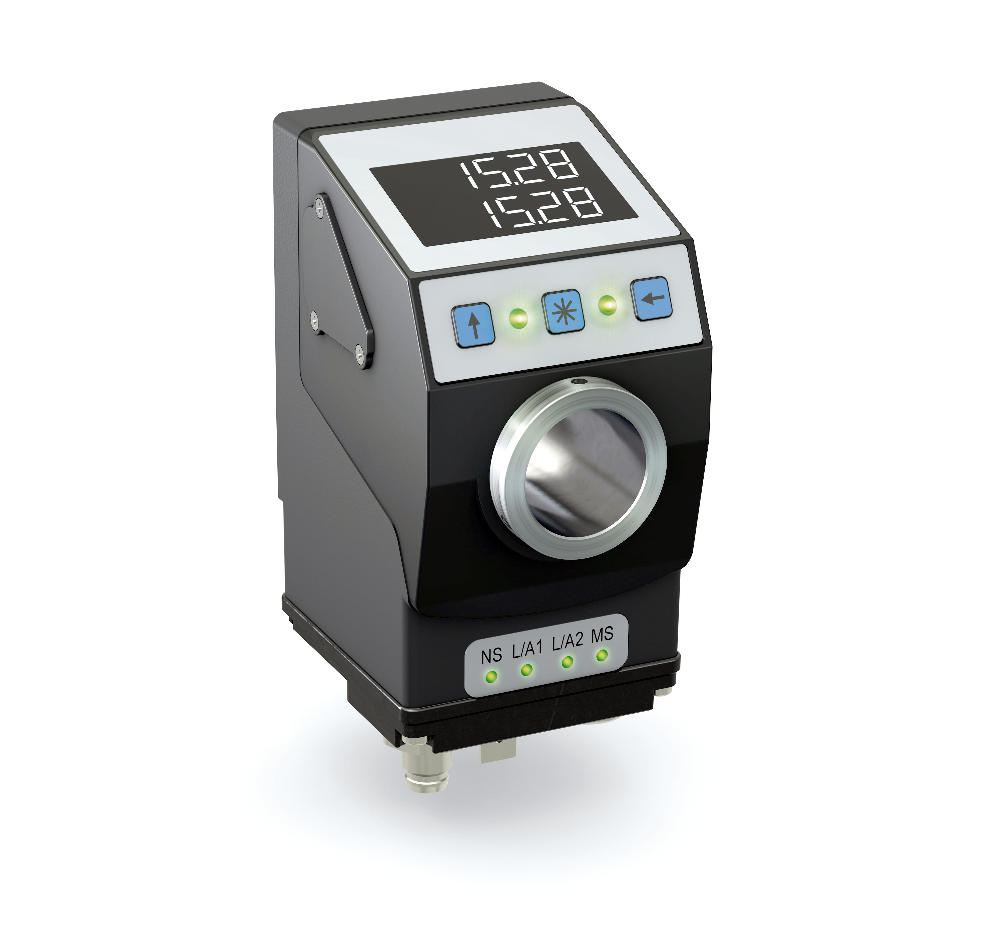

电子式位置指示器 AP20

绝对式转轴调整, 集成的工业以太网接口
SIKO Global, 电子式位置指示器 AP20
SIKO Global, 电子式位置指示器 AP20
具有工业以太网接口的位置指示器 AP20 可在更改产品或更改格式时直观地指导操作员正确设置机器功能。 背光显示器精确显示出目标值和实际值。 两个 LED 灯明确地指示机器操作员所必须进行调整的方向。 因此，借助 AP20 位置指示器，将来可以避免可能错误的机器设置，从而使灵活的生产机器提供最高的工艺过程可靠性。
  • 工业以太网现场总线的集成
  • 带背光的双行 LCD 显示器
  • 集成调准的理论值和实际值显示
  • 不锈钢空心轴直径 20 毫米，可选直径达 25.4 毫米
  • 使用磁扫描的强大的传感器装置
  • 通过 LED 状态指示灯引导使用者
  • 与位置指示器 DA09S 和 AP10 安装兼容
  • 防护等级 IP53, 可选 IP65
  • 工业 4.0 就绪
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
观看专家解释视频
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 订单代码
  • 下载资料
  • 附件
  • 类似产品

技术制图

SIKO Global, 电子式位置指示器 AP20

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
重量
~0.3  kg
轴
 不锈钢
外壳
 增强塑料
镀铜螺纹式接头 / 金属式盖子和接地端子
颜色
 黑色
转速
≤500  min-1
特征
技术数据
内容补充
工作电压
24 V DC ±20 %
电流消耗
~100  mA
电池寿命
~8  年份(s)
参数存储器
1010 次循环
也适用于校准过程
指示/指示范围
 6-位显示, LCD 灯为 14-段, 高度为约 8 mm
小数点、2行、特殊字符（红色/白色LED背光）
-199999 …  999999
扩展后的显示范围可达 -999999
特殊字符
 顺时针旋转箭头，逆时针旋转箭头，增量，电池
状态指示
 2 个双色 LED 灯（红色/绿色）
位置状况，可参数化
按键
 增量功能，参数化，重置
接口
 EtherNet/IP
 PROFINET
 EtherCAT
 POWERLINK
连接方式
 1个 M8 插拔连接器 (A 编码)
4 针, 1 个插头
 2个 M12 插拔连接器 (D 编码)
4 针, 2 个插口
 通过 6.3 mm 扁插头接地
特征
技术数据
内容补充
扫描
 磁性
分辨率
 880  增量/转数
指示值/转数可自由编程
测量范围
≤190650  rotation(s)
特征
技术数据
内容补充
环境温度
 0 …  60 °C
储存温度
-20 …  80 °C
相对湿度
不允许凝露
EMV
 按照 EN 61326-3-1 标准
对抗扰度有要求的工业，放射限值等级B
防护等级
 IP53
按照 EN 60529 标准, 只带配套连接器
 IP65
按照 EN 60529 标准, 只带配套连接器
耐冲击性
500 m/s2, 11 ms
按照 EN 60068-2-27 标准
耐振动性
<100 m/s2, 5 … 150 Hz
按照 EN 60068-2-6 标准

更多信息

连接引脚分配类型

以太网

信号符标
 PIN
Tx+
 1
Rx+
 2
Tx-
 3
Rx-
 4

工作电压

信号符标
 插脚
预留给
 1
预留给
 2
+UB
 3
GND
 4

工业 4.0

在绝大多数情况下，与位置指示器进行的数据交换仅限于过程数据的交换。 智能指示器却除了提供过程数据之外，还提供其他状态监视性信息，以进行从状态监视„Condition Monitoring“ 至预测性维护 „Predictive Maintenance“ 等整体过程的评估工作：
工艺数据
 智能值
 智能式功能
实际位置
 电池电压
 更换电池的计划
"要求位置 "
 传感器是否存在、距离是否正确、方向是否对准
 显示计数误差

订单代码

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

界面接口/
报告记录

ECT

ECT

ECT

EtherCAT

EIP

以太网/IP

EPL

POWERLINK

EPN

PROFINET

空心轴/
直径

20

20

20

直径20 mm

25,4

ø25.4 mm

RH14

直径14 mm

减径套

扭矩臂/
方向

II

II

II

距离 30 mm

I

距离 22 mm

防护等级

IP53

IP53

IP53

IP53

IP65

IP65

视窗

SF

SF

SF

%面板%

K

塑料

防撞击

您专人的订货代码

AP20 - ECT - 20 - A - II - IP53 - SF - S
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

快速参考指南

PDF

DE | EN

使用手册

EIP

PDF

DE
EN

ECT

PDF

DE
EN

EPL

PDF

DE
EN

EPN

PDF

DE
EN

3D-CAD 模型

链接或 URL

CAD-Modell

欧盟符合性声明

PDF

DE | EN | FR

安装指南

PDF

DE | EN

安装程序包

ZIP

下载

认证

EPL

PDF

EN

EIP

PDF

EN

EPN

PDF

EN

符合 UKCA 规定声明

PDF

EN

附件

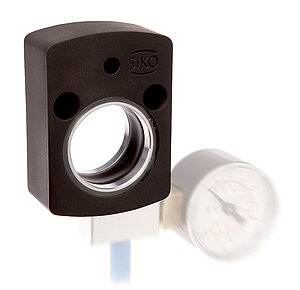

SIKO Global, 气动夹板 KP09P
气动夹板 KP09P

  • 用于轴夹紧固定的气动夹板

  • 压力气体接口大小可选择

  • 简易安装和改进

前往有关产品

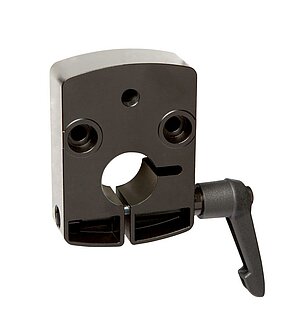

SIKO Global, 夹板 KPL09
夹板 KPL09

  • 匹配位置指示器 DA09S 的轮廓

  • 用于轴直径 12 … 20 毫米

  • 压铸锌材质的坚固制造方式

前往有关产品

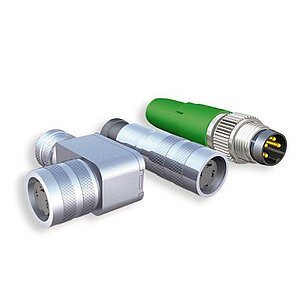

SIKO Global, 概览 配套插头
概览 配套插头

  • 配套插头，直头

  • 配套插头，弯头式

  • D-SUB 插头

前往有关产品

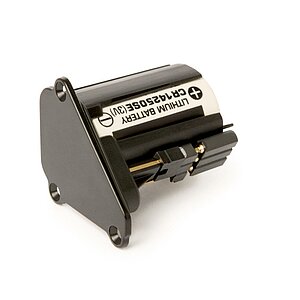

SIKO Global, 电池单元 ZB1027
电池单元 ZB1027

  • 由电池和底座组成的单元

  • 用于备用电池简易可靠的更换

前往有关产品

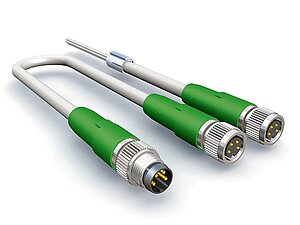

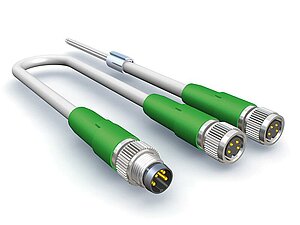

SIKO Global, 延长线 KV04S1
延长线 KV04S1

  • 预装配电缆接头

  • 电缆长度可达 10 m

  • 连接技术 M8, 4 针

前往有关产品
更多附件
订货代码
配套插头, 4 针，插口
84209
配套插头, 4 针，弯角插头
87600
配套插头, 4 针，插头
87601

类似产品

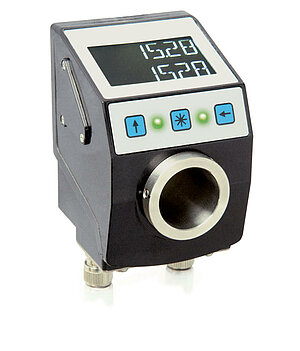

SIKO Global, 电子式位置指示器 AP10
电子式位置指示器 AP10

  • 带有接口的电子位置指示器

  • 不锈钢空心轴直径 20 毫米，可选直径达 25.4 毫米

  • 背光显示屏

前往有关产品

供货范围

  • AP20
  • 安装指南
