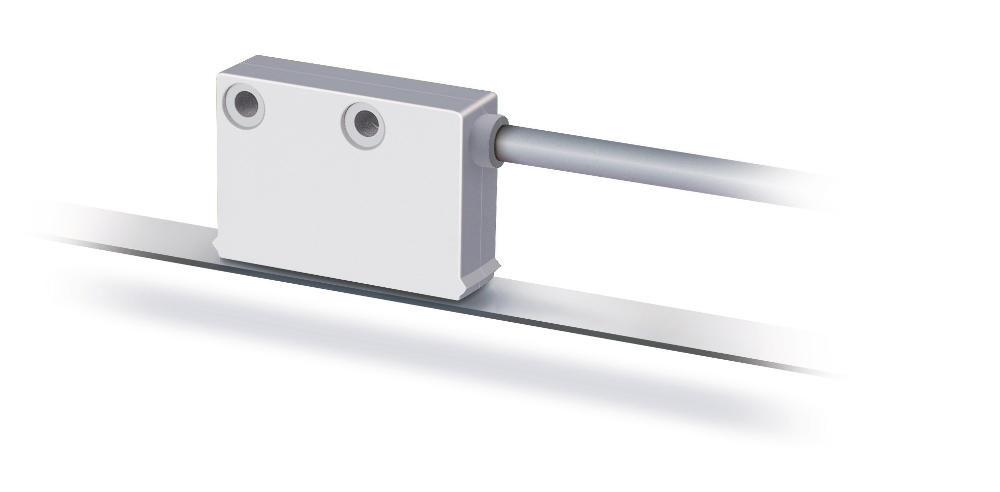

磁性传感器 MSK400/1

紧密型传感器，增量式，数字接口，分辨率 1 毫米
SIKO Global, 磁性传感器 MSK400/1
SIKO Global, 磁性传感器 MSK400/1
  • 最大分辨率为 1 毫米
  • 重复性精度 ±1 增量式
  • 与 MB400 磁栅尺配合使用
  • 读取距离 ≤4 mm
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Edward Stuart
Edward Stuart
Product Manager Business Unit MagLine
+1 734 426-3476 edward.stuart(at)siko-global.com
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 系统所属组件
  • 订单代码
  • 下载资料
  • 类似产品

技术制图

SIKO Global, 磁性传感器 MSK400/1

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
外壳
 白色塑料
传感器/尺的读取距离
 0.1 …  4 mm
电缆护套
 聚氨酯，适用拖链
4-芯线式 ø4.4-0.4 mm
电缆曲率半径
 5x 电缆直径
静态的
 7.5x 电缆直径
动态的
电缆寿命
>5  米尔循环
测试条件如下:
特征
技术数据
内容补充
工作电压
24 V DC ±20 %
反极性保护
电流消耗
<20  mA
无负载
输出电路
 PP
输出信号
A, B
90° 相位移
高的输出信号电平
>UB - 3.5 V
低的输出信号电平
<2  V
反应时间
 1.5  µs
实时性要求
 与速度成比例的信号输出
连接方式
 开放的电缆末端
 插拔连接器
7 针

信号图

特征
技术数据
内容补充
分辨率
 1  mm
在4倍评估条件下
系统精确度
±(1 + 0.03 x L) 毫米, L 单位米  在 TU = 20 °C 时
重复精度
±1  mm
测量范围
∞
行进速度
≤10  m/s
特征
技术数据
内容补充
环境温度
-10 …  70 °C
储存温度
-30 …  80 °C
相对湿度
 100  %
允许凝露
EMV
 按照 EN 61000-6-2 标准
抗干扰性 / 影响度
 按照 EN 61000-6-4 标准
干扰发射 / 放射量
防护等级
 IP67
按照 EN 60529 标准
耐冲击性
500 m/s2, 11 ms
按照 EN 60068-2-27 标准
耐振动性
<100 m/s2, 5 … 150 Hz
按照 EN 60068-2-6 标准

更多信息

连接引脚分配类型

非反相的

信号符标
 E1
 E6X
GND
 黑色
 1
A
 红色
 2
B
 橙色
 3
nc
 4
+UB
 棕色
 5
nc
 6
nc
 7
"屏幕 "
 白色

安装提示

A, 传感器/尺的读取间距
 ≤4 mm
B, 横向偏移
 ±2 mm
C, 同心度偏差
 ±3°
D, 纵向斜度
 ±3°
E, 横向斜度
 ±3°
符号显示

系统所属组件

SIKO Global, 磁性传感器 MSK400/1
磁性传感器 MSK400/1
SIKO Global, 磁尺 MB400
磁尺 MB400

订单代码

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

连接方式

E1

E1

E1

开放式电缆终端

E6X

圆插头无匹配连接器

电缆长度

02,0

02.0

02.0 m, 最小增量 1 m
02.0  20 m, 最小增量 1 m
0

其他可咨询

您专人的订货代码

MSK400/1 - E1 - 02.0
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

快速参考指南

PDF

DE | EN

3D-CAD 模型

链接或 URL

CAD-Modell

安装指南

PDF

DE | EN

欧盟符合性声明

PDF

DE | EN

类似产品

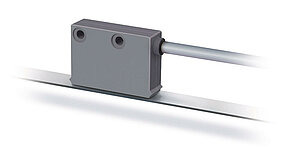

SIKO Global, 磁性传感器 MSK2000
磁性传感器 MSK2000

  • 线性分辨率为 0.25 毫米

  • 重复性精度 ±1 增量式

  • 工作电压为 5 V 或 24 V

前往有关产品
SIKO Global, 磁性传感器 MSK4000
磁性传感器 MSK4000

  • 最大分辨率为 0.25 毫米

  • 重复精度为 ±2 个增量，（最大为 ±0.5 毫米）

  • ​与 MB4000 磁栅尺配合使用

前往有关产品

供货范围

  • MSK400/1
  • 紧固套件
  • 安装指南
