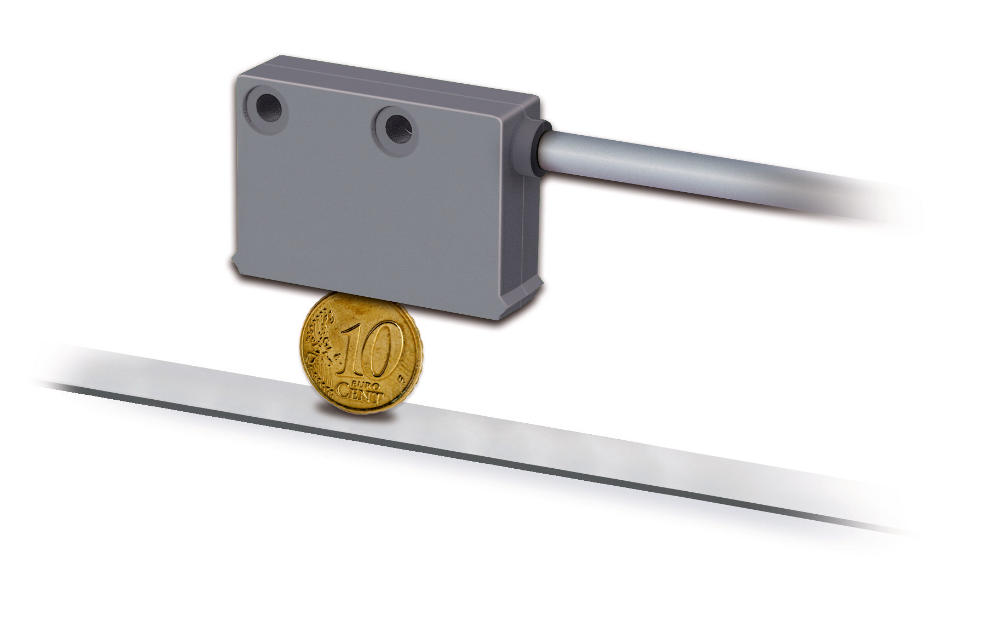

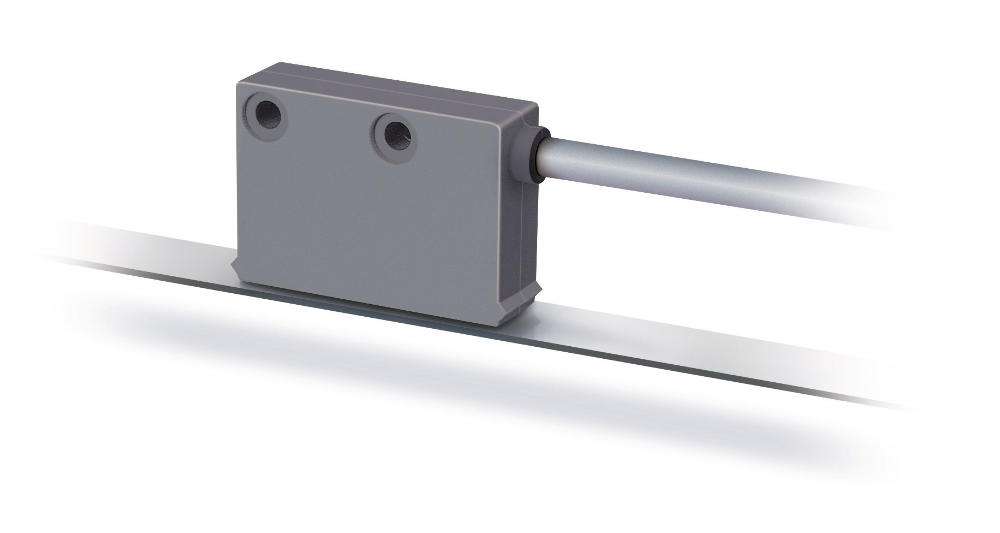

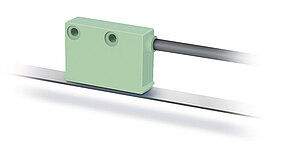

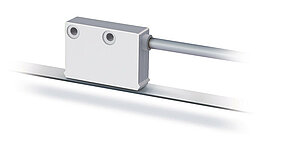

磁性传感器 MSK4000
紧密型传感器，增量式，数字接口，读取间距 20 毫米
- 最大分辨率为 0.25 毫米
- 重复精度为 ±2 个增量，（最大为 ±0.5 毫米）
- 与 MB4000 磁栅尺配合使用
- 读取距离 ≤20 mm
技术制图
技术数据
信号图
提示
信号A和B的逻辑性相对于指示信号I以及参考信号R没有定义。信号图像可能会偏离。
更多信息
连接引脚分配类型
非反相的
|
信号符标 |
E1 |
E6X |
|
GND |
黑色 |
1 |
|
+UB |
棕色 |
2 |
|
A |
红色 |
3 |
|
B |
橙色 |
4 |
|
nc |
5 |
|
|
nc |
6 |
|
|
nc |
7 |
反相的
|
信号符标 |
E1 |
E6X |
|
A |
红色 |
1 |
|
B |
橙色 |
2 |
|
nc |
3 |
|
|
+UB |
棕色 |
4 |
|
GND |
黑色 |
5 |
|
/A |
黄色 |
6 |
|
/B |
绿色 |
7 |
反相式并带基准信号
|
信号符标 |
E1 |
E6X |
|
A |
红色 |
1 |
|
B |
橙色 |
2 |
|
I |
蓝色 |
3 |
|
+UB |
棕色 |
4 |
|
GND |
黑色 |
5 |
|
/A |
黄色 |
6 |
|
/B |
绿色 |
7 |
|
/I |
紫色 |
8 |
安装提示
|
A, 传感器/尺的读取间距 |
5 … 20 mm |
|
B, 横向偏移 |
±5 mm |
|
C, 同心度偏差 |
±10° |
|
D, 纵向斜度 |
±3° |
|
E, 横向斜度 |
±3° |
系统所属组件
订单代码
系统技术配置
特征
选择类型规格
内容补充
工作电压
4
连接方式
E1
电缆长度
01.0
输出电路
PP
输出信号
NI
基准参考信号
O
分辨率
0.25
供货范围
- MSK4000
- 紧固套件
- 安装指南
