Magnetsensor MSK400/1
...
Startseite >
Produkte >
Rotative Sensoren >
Lagerlose Encoder | MagLine >
Lagerlose Encoder inkrementell | MagLine >
Magnetsensor MSK400/1

Magnetsensor MSK400/1

Kompaktsensor, inkremental, digitale Schnittstelle, Auflösung 1mm
SIKO Global, Magnetsensor MSK400/1
SIKO Global, Magnetsensor MSK400/1
  • max. Auflösung 1 mm
  • Wiederholgenauigkeit ±1 Inkrement
  • arbeitet mit Magnetband MB400
  • Leseabstand ≤4 mm
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Edward Stuart
Edward Stuart
Product Manager Business Unit MagLine
+1 734 426-3476 edward.stuart(at)siko-global.com
Auf die Merkliste
  • Technische Zeichnung
  • Technische Daten
  • Mehr Informationen
  • Systemkomponente
  • Bestellung
  • Downloads
  • Vergleichbare Produkte

Technische Zeichnung

SIKO Global, Magnetsensor MSK400/1

Technische Daten

Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gehäuse
 Kunststoff weiß
Leseabstand Sensor/Band
 0.1 …  4 mm
Kabelmantel
 PUR, schleppkettentauglich
4-adrig ø4.4-0.4 mm
Biegeradius Kabel
 5x Kabeldurchmesser
statisch
 7.5x Kabeldurchmesser
dynamisch
Lebensdauer Kabel
>5  Mio. Zyklen
bei folgenden Testbedingungen:
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
24 V DC ±20 %
verpolsicher
Stromaufnahme
<20  mA
unbelastet
Ausgangsschaltung
 PP
Ausgangssignale
A, B
90° phasenverschoben
Ausgangssignalpegel high
>UB - 3.5 V
Ausgangssignalpegel low
<2  V
Latenzzeit
 1.5  µs
Echtzeitanforderung
 geschwindigkeitsproportionale Signalausgabe
Anschlussart
 offenes Kabelende
 Steckverbinder
7-polig

Signalbilder

Merkmal
Technische Daten
Ergänzung
Auflösung
 1  mm
bei 4-fach Auswertung
Systemgenauigkeit
±(1 + 0.03 x L) mm, L in m  bei TU = 20 °C
Wiederholgenauigkeit
±1  mm
Messbereich
∞
Verfahrgeschwindigkeit
≤10  m/s
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-10 …  70 °C
Lagertemperatur
-30 …  80 °C
relative Luftfeuchtigkeit
 100  %
Betauung zulässig
EMV
 EN 61000-6-2
Störfestigkeit / Immission
 EN 61000-6-4
Störaussendung / Emission
Schutzart
 IP67
EN 60529
Schockfestigkeit
500 m/s2, 11 ms
EN 60068-2-27
Vibrationsfestigkeit
<100 m/s2, 5 … 150 Hz
EN 60068-2-6

Mehr Informationen

Anschlussbelegung

nicht invertiert

Signal
 E1
 E6X
GND
 schwarz
 1
A
 rot
 2
B
 orange
 3
nc
 4
+UB
 braun
 5
nc
 6
nc
 7
Schirm
 weiß

Montagehinweis

A, Leseabstand Sensor/Band
 ≤4 mm
B, seitlicher Versatz
 ±2 mm
C, Fluchtungsfehler
 ±3°
D, Längsneigung
 ±3°
E, Seitenneigung
 ±3°
Darstellung symbolisch

Systemkomponente

SIKO Global, Magnetsensor MSK400/1
Magnetsensor MSK400/1
SIKO Global, Magnetband MB400
Magnetband MB400

Bestellung

Konfigurator

Merkmal

Spezifikationen auswählen

Ergänzung

Wählen Sie Ihre Spezifikationen:

Anschlussart

E1

E1

E1

offene Kabelenden

E6X

Rundstecker ohne Gegenstecker

Kabellänge

02,0

02.0

02.0 m, in 1 m Schritten
02.0  20 m, in 1 m Schritten

Ihr Bestellschlüssel

MSK400/1 - E1 - 02.0
Möchten Sie ein unverbindliches Angebot anfragen?
Menge:

Downloads

Datenblatt

PDF

DE
EN
IT
ES
ZH
FR

Kurzanleitung

PDF

DE | EN

3D-CAD Modell

Link/URL

CAD-Modell

Montageanleitung

PDF

DE | EN

EU-Konformitätserklärungen

PDF

DE | EN

Vergleichbare Produkte

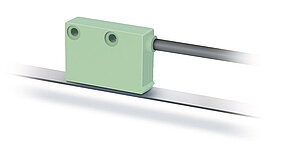

SIKO Global, Magnetsensor MSK2000
Magnetsensor MSK2000

  • Auflösung linear 0.25 mm

  • Wiederholgenauigkeit ±1 Inkrement

  • Betriebsspannung 5 oder 24 V

Zum Produkt

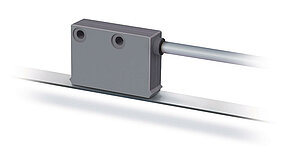

SIKO Global, Magnetsensor MSK4000
Magnetsensor MSK4000

  • max. Auflösung 0.25 mm

  • Wiederholgenauigkeit ±2 Inkremente (max. ±0.5 mm)

  • arbeitet mit Magnetband MB4000

Zum Produkt

Lieferumfang

  • MSK400/1
  • Befestigungsset
  • Montageanleitung
