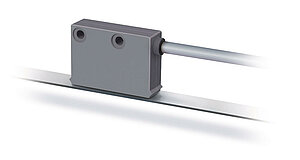

Capteur magnétique MSK400/1
Capteur compact, incrémental, interface numérique, résolution 1 mm
- Résolution 1 mm max.
- Précision de reproductibilité ±1 incrément
- Fonctionne avec bande magnétique MB400
- Distance de lecture ≤4 mm
Dessin industriel
Caractéristiques techniques
Images de signal
Plus d’informations
affectation des broches
non inversé
|
Signal |
E1 |
E6X |
|
GND |
noir |
1 |
|
A |
rouge |
2 |
|
B |
orange |
3 |
|
nc |
4 |
|
|
+UB |
marron |
5 |
|
nc |
6 |
|
|
nc |
7 |
|
|
Blendage |
blanc |
Instruction de montage
|
A, distance de lecture capteur / bande |
≤4 mm |
|
B, décalage latéral |
±2 mm |
|
C, défaut d'alignement |
±3° |
|
D, inclinaison longitudinale |
±3° |
|
E, inclinaison latérale |
±3° |
Composant du système
Commande
Product configuration
Caractéristique
Sélectionner les spécifications
Complément
Type de branchement
E1
Longueur de câble
02.0

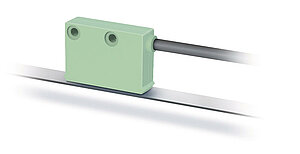

Produits comparables
Étendue de la livraison
- MSK400/1
- Kit de fixation
- Instructions de montage
