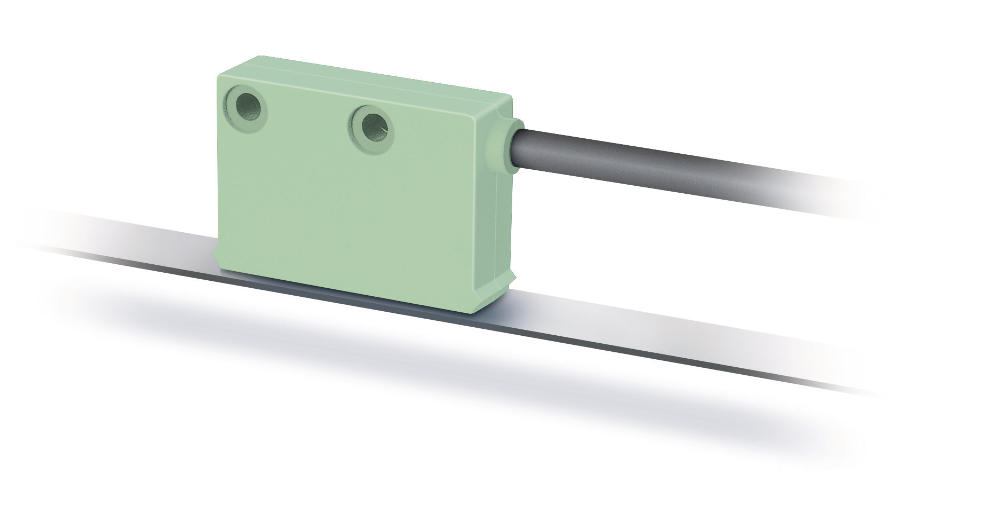

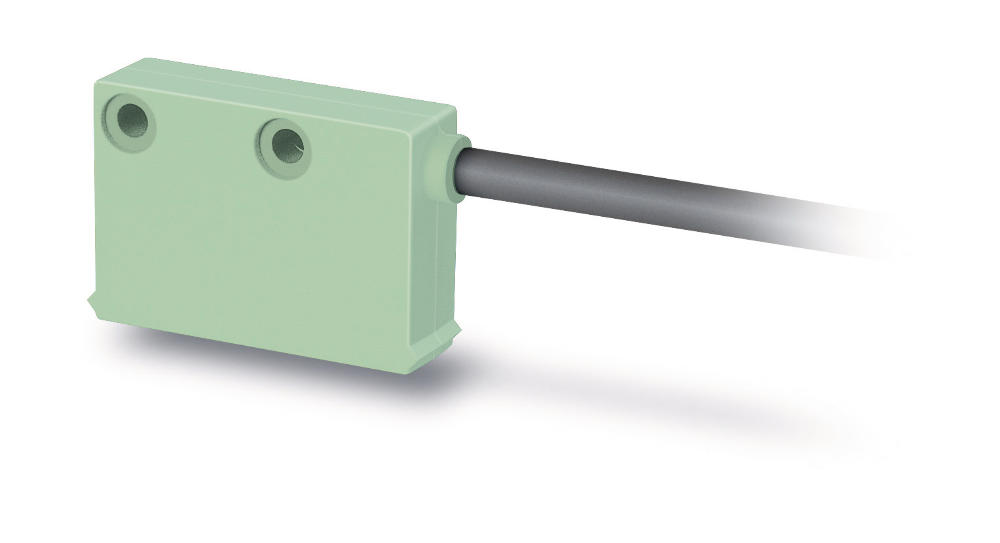

磁性传感器 MSK2000
紧密型传感器,增量式,数字接口,分辨率 0.25 毫米
- 线性分辨率为 0.25 毫米
- 重复性精度 ±1 增量式
- 工作电压为 5 V 或 24 V
- 与 MB2000 磁栅尺配合使用
- 读取距离 ≤10 mm
技术制图
技术数据
信号图
提示
信号A和B的逻辑性相对于指示信号I以及参考信号R没有定义。信号图像可能会偏离。
更多信息
连接引脚分配类型
非反相的
信号符标 |
E1 |
E6X |
GND |
黑色 |
1 |
+UB |
棕色 |
2 |
A |
红色 |
3 |
B |
橙色 |
4 |
nc |
5 |
|
nc |
6 |
|
nc |
7 |
反相的
信号符标 |
E1 |
E6X |
A |
红色 |
1 |
B |
橙色 |
2 |
nc |
3 |
|
+UB |
棕色 |
4 |
GND |
黑色 |
5 |
/A |
黄色 |
6 |
/B |
绿色 |
7 |
反相式并带基准信号
信号符标 |
E1 |
E6X |
A |
红色 |
1 |
B |
橙色 |
2 |
I |
蓝色 |
3 |
+UB |
棕色 |
4 |
GND |
黑色 |
5 |
/A |
黄色 |
6 |
/B |
绿色 |
7 |
/I |
紫色 |
8 |
安装提示
A, 传感器/尺的读取间距 |
≤10 mm |
B, 横向偏移 |
±2 mm (10 mm 带尺) ±5 mm (20 mm 带尺) |
C, 同心度偏差 |
±3° |
D, 纵向斜度 |
±3° |
E, 横向斜度 |
±3° |
系统所属组件
订单代码
系统技术配置
特征
选择类型规格
内容补充
工作电压
4
连接方式
E1
电缆长度
01.0
输出电路
PP
输出信号
NI
基准参考信号
O
分辨率
0.25

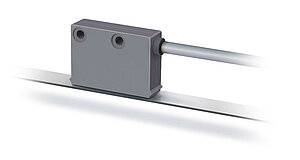

类似产品
供货范围
- MSK2000
- 紧固套件
- 安装指南
