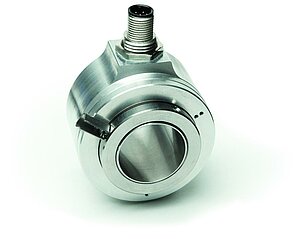

增量式编码器 IH5815
坚固的光学标准旋转编码器，空心轴
- 分辨率最大为 5000 脉冲/转
- 通孔空心轴最大直径可达 15 mm
- 坚固的轴承结构
- -40 °C 至 85 °C 运行工作温度
- 高抗震和抗冲击性
技术制图
技术数据
Ausgangsschaltung PP
Ausgangsschaltung OP
Ausgangsschaltung LD
信号图
Kenndaten funktionale Sicherheit
更多信息
连接引脚分配类型
输出电路方式 LD、PP、OP
|
信号 OP, LD |
"信号 PP " |
电缆颜色 E1 |
|
/B |
nc |
粉红色 |
|
+SUB (感应器引线) |
+SUB (感应器引线) |
红蓝色 |
|
0 |
0 |
蓝色 |
|
/0 |
nc |
红色 |
|
A |
A |
绿色 |
|
/A |
nc |
黄色 |
|
B |
B |
灰色 |
|
GND |
GND |
白色 |
|
SGND (感应器缆线) |
SGND (感应器缆线) |
灰粉色 |
|
+UB |
+UB |
棕色 |
输出电路 PP
|
信号符标 |
针数 E12 |
|
GND |
1 |
|
+UB |
2 |
|
A |
3 |
|
B |
4 |
|
0 |
5 |
输出电路方式 LD、OP
|
信号符标 |
针数 E2 |
|
/B |
1 |
|
+SUB (感应器引线) |
2 |
|
0 |
3 |
|
/0 |
4 |
|
A |
5 |
|
/A |
6 |
|
nc |
7 |
|
B |
8 |
|
nc |
9 |
|
"整合规范文档 " |
10 |
|
SGND (感应器缆线) |
11 |
|
+UB |
12 |
订单代码
系统技术配置
特征
选择类型规格
内容补充
脉冲/
转
50
连接方式
E1
电缆长度
01.0
输出电路
PP
空心轴/
直径
6
防护等级
IP65

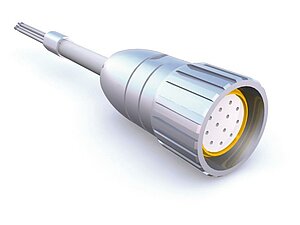

附件
供货范围
- IH5815
- 快速参考指南
