Inkrementalgeber IH5815

robuster optischer Standard Drehgeber, Hohlwelle
SIKO Global, Inkrementalgeber IH5815
SIKO Global, Inkrementalgeber IH5815
Der äußerst kompakte inkrementelle Hohlwellengeber ist der Standard Drehgeber für alle Fälle. Mit einer durchgehenden Hohlwelle von bis zu 15 mm einem äußerst robusten Lageraufbau sowie der hohen Schutzart von bis zu IP66/IP67 fühlt er sich in jeder Anwendung wohl.
  • Auflösung max. 5000 Impulse/Umdrehung
  • durchgehende Hohlwelle bis max. ø15 mm
  • robuster Lageraufbau
  • -40 … 85 °C Arbeitstemperatur
  • hohe Schock- und Vibrationsfestigkeit
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
Auf die Merkliste
  • Technische Zeichnung
  • Technische Daten
  • Mehr Informationen
  • Bestellung
  • Downloads
  • Zubehör
  • Vergleichbare Produkte

Technische Zeichnung

SIKO Global, Inkrementalgeber IH5815

Technische Daten

Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gewicht
~0.4  kg
Welle
 Edelstahl rostfrei
Gehäuse
 Druckguss
Drehzahl
≤12000  min⁻¹
IP65
≤6000  min⁻¹
IP65 Dauerbetrieb
≤6000  min⁻¹
IP66/IP67
≤3000  min⁻¹
IP66/IP67 Dauerbetrieb
Trägheitsmoment
~6 x 10-6 kgm2
Anlaufdrehmoment
<0.01  Nm  bei 20 °C
IP65
<0.05  Nm  bei 20 °C
IP66/IP67
Wellenbelastung
 100  N
radial
 50  N
axial
Kabelmantel
 PVC
~ø6.7 mm
Biegeradius Kabel
 75  mm
statisch
 110  mm
dynamisch

Ausgangsschaltung PP

Merkmal
Technische Daten
Ergänzung
Betriebsspannung
 10 …  30 V DC
verpolsicher, das eingesetzte Netzteil entspricht Class 2 (UL 1310)
Stromaufnahme
 50  mA  typisch
≤100 mA (ohne Last)
Ausgangssignalpegel high
 ≥UB - 1.0 V
kurzschlussfest
Ausgangssignalpegel low
≤0.5  V
kurzschlussfest
Impulsfrequenz
≤300  kHz
Last
±20  mA
max. zul.
Anschlussart
 1x M12-Steckverbinder
5-polig, 1x Stift

Ausgangsschaltung OP

Merkmal
Technische Daten
Ergänzung
Betriebsspannung
 10 …  30 V DC
verpolsicher, das eingesetzte Netzteil entspricht Class 2 (UL 1310)
Stromaufnahme
 50  mA  typisch
≤100 mA (ohne Last)
Ausgangssignalpegel high
 ≥UB - 1.0 V
kurzschlussfest
Ausgangssignalpegel low
≤0.5  V
kurzschlussfest
Impulsfrequenz
≤300  kHz
Last
±20  mA
max. zul.
Anschlussart
 offenes Kabelende
 1x M23-Steckverbinder
12-polig, 1x Stift

Ausgangsschaltung LD

Merkmal
Technische Daten
Ergänzung
Betriebsspannung
 5 …  30 V DC
verpolsicher, das eingesetzte Netzteil entspricht Class 2 (UL 1310)
Stromaufnahme
 40  mA  typisch
≤90 mA (ohne Last)
Ausgangssignalpegel high
≥2.5  V
kurzschlussfest, nicht gegen UB
Ausgangssignalpegel low
≤0.5  V
kurzschlussfest, nicht gegen UB
Impulsfrequenz
≤300  kHz
Last
±20  mA
max. zul.
Anschlussart
 offenes Kabelende
 1x M23-Steckverbinder
12-polig, 1x Stift

Signalbild

Merkmal
Technische Daten
Ergänzung
Zulassung
 UL
UL 61010-1, File Nr. E503367

Kenndaten funktionale Sicherheit

Merkmal
Technische Daten
Ergänzung
MTTFd
 61.7  Jahr(e)
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-40 …  85 °C
Stecker
-30 …  85 °C
statische Kabelverlegung
-20 …  85 °C
dynamische Kabelverlegung
EMV
 EN 61326-1
Immunitätsanforderung Industrie
Sicherheitsbestimmung
 UL 61010-1
Innenanwendung, Außenanwendung möglich, nicht für direkte UV-Einstrahlung vorgesehen.
Schutzart
 IP65, IP66/IP67
EN 60529 (Schutzart nicht untersucht durch UL)
Schockfestigkeit
3000 m/s2, 6 ms
EN 60068-2-27
Vibrationsfestigkeit
300 m/s2, 10 … 2000 Hz
EN 60068-2-6

Mehr Informationen

Anschlussbelegung

Ausgangsschaltung LD, PP, OP

Signal OP, LD
 Signal PP
 Kabelfarbe E1
/B
 nc
 rosa
+SUB (Sense-Leitung)
 +SUB (Sense-Leitung)
 rotblau
0
 0
 blau
/0
 nc
 rot
A
 A
 grün
/A
 nc
 gelb
B
 B
 grau
GND
 GND
 weiß
SGND (Sense-Leitung)
 SGND (Sense-Leitung)
 graurosa
+UB
 +UB
 braun

Ausgangsschaltung PP

Signal
 PIN E12
GND
 1
+UB
 2
A
 3
B
 4
0
 5

Ausgangsschaltung LD, OP

Signal
 PIN E2
/B
 1
+SUB (Sense-Leitung)
 2
0
 3
/0
 4
A
 5
/A
 6
nc
 7
B
 8
nc
 9
GND
 10
SGND (Sense-Leitung)
 11
+UB
 12

Bestellung

Konfigurator

Merkmal

Spezifikationen auswählen

Ergänzung

Wählen Sie Ihre Spezifikationen:

Impulse/
Umdrehung

50

50

50
64
100
200
250
256
300
360
400
500
512
600
800
1000
1024
1200
2000
2048
2500
3600
4000
4096
5000

Anschlussart

E1

E1

E1

offenes Kabelende

tangential, nur bei OP, LD
E2

Stecker M23

radial, nur bei OP, LD
E12

Stecker M12

radial, nur bei PP

Kabellänge

01,0

01.0

01.0
in m
02.0
03.0
04.0
05.0
06.0
08.0
10.0
15.0
20.0
nur bei E1
OK

ohne

nur bei E2

Ausgangsschaltung

PP

PP

PP

Push-Pull

OP

Push-Pull mit Invertierung

LD

LineDriver

Hohlwelle/
Durchmesser

6

6

6
in mm
8
10
12
14
15

Schutzart

IP65

IP65

IP65

IP65

IP66/67

IP66/IP67

Ihr Bestellschlüssel

IH5815 - AB0 - 50 - E1 - 01.0 - PP - 6 - IP65
Möchten Sie ein unverbindliches Angebot anfragen?
Menge:

Downloads

Datenblatt

PDF

DE
EN
IT
ES
ZH
FR

Kurzanleitung

PDF

DE | EN

3D-CAD Modell

Link/URL

CAD-Modell

EU-Konformitätserklärungen

PDF

DE | EN

Montageanleitung

PDF

DE | EN

Zertifikat

UL

PDF

EN

UKCA-Konformitätserklärungen

PDF

EN

Zubehör

SIKO Global, Übersicht Gegenstecker
Übersicht Gegenstecker

  • Gegenstecker, gerade

  • Gegenstecker, abgewinkelt

  • D-SUB Stecker

Zum Produkt

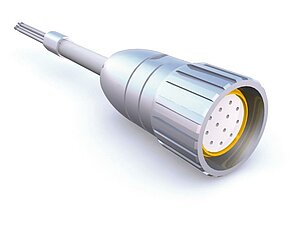

SIKO Global, Kabelverlängerung KV12S1
Kabelverlängerung KV12S1

  • vorkonfektionierter Kabelanschluss

  • Kabellängen bis 20 m

Zum Produkt

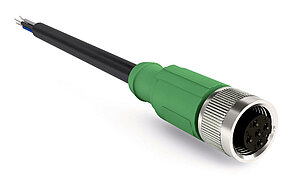

SIKO Global, Kabelverlängerung KV05S0
Kabelverlängerung KV05S0

  • vorkonfektionierter Kabelanschluss

  • Kabellänge 3 m

  • Anschlusstechnik M12 (A-kodiert), 5-polig

Zum Produkt
Weiteres Zubehör
Bestellschlüssel
Gegenstecker, 12-polig, Buchse
81935
Gegenstecker, 5-polig, Buchse
84109

Vergleichbare Produkte

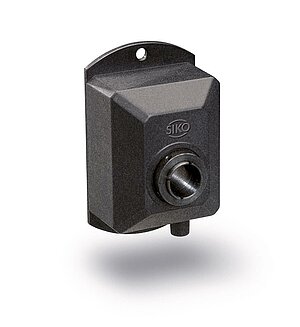

SIKO Global, Inkrementalgeber IG06
Inkrementalgeber IG06

  • Auflösung max. 1024 Impulse/Umdrehung

  • durchgehende Hohlwelle bis ø20 mm

  • Gehäuse aus schlagfestem Kunststoff

Zum Produkt

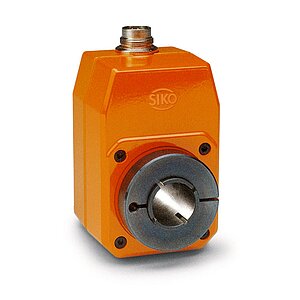

SIKO Global, Inkrementalgeber IG07
Inkrementalgeber IG07

  • Auflösung max. 1024 Impulse/Umdrehung

  • durchgehende Hohlwelle bis ø20 mm

  • Gehäuse aus Zinkdruckguss

Zum Produkt

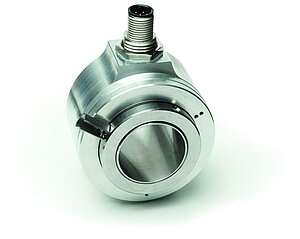

SIKO Global, Inkrementalgeber IH5828
Inkrementalgeber IH5828

  • Auflösung max. 5000 Impulse/Umdrehung

  • durchgehende Hohlwelle bis max. ø28 mm

  • M12 oder Kabelanschluss

Zum Produkt

Lieferumfang

  • IH5815
  • Kurzanleitung

Für das Produkt relevante Branchen

Gelber Bagger bei der Arbeit
Baumaschinen
Holzbretter in einer Firma für Holzbearbeitung
Holzbearbeitung
Rückansicht von drei gelben Mobilkranen
Kran- und Hebetechnik
SIKO Encoder-Systeme für lineares oder rotatives Motorfeedback
Motorfeedback
SIKO Positioniersysteme für die Verpackungstechnik
Verpackungstechnik
Hochpräzise Elektronikfertigung dank Encoder-Lösungen von SIKO
Montage- und Handhabungstechnik

Merkliste

Merkliste

Kontakt

Kontakt

SIKO Products Inc., Zentrale/Vertrieb Nordamerika

Haben Sie Fragen zu unserem Unternehmen oder unseren Produkten?

Gerne helfen wir Ihnen weiter.

sales.us(at)siko-global.com

+1 734 426-3476

Hauptsitz

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Deutschland

Kontakt
+49 7661 394-0
info(at)siko-global.com
Newsletter abonnieren
Besuchen Sie uns gerne auch auf

Facebook

Xing

Linkedin

Instagram

Youtube

X

  • Formatverstellung
  • Mobile Automation
  • Antriebstechnik und Robotik
  • Produktindex
  • Positioniersysteme
  • Lineare Sensoren
  • Rotative Sensoren
  • Produktberatung
  • After Sales Support
  • Reparatur und Wartung
  • Schulungen und Workshops
  • Downloads
  • Tutorials und Videos
  • Über uns
  • Newsroom
  • Events
  • Karriere
  • Kontakt
  • Impressum
  • Datenschutz
  • AGB
  • Cookie-Einstellungen
© Copyright 2024 SIKO GmbH
