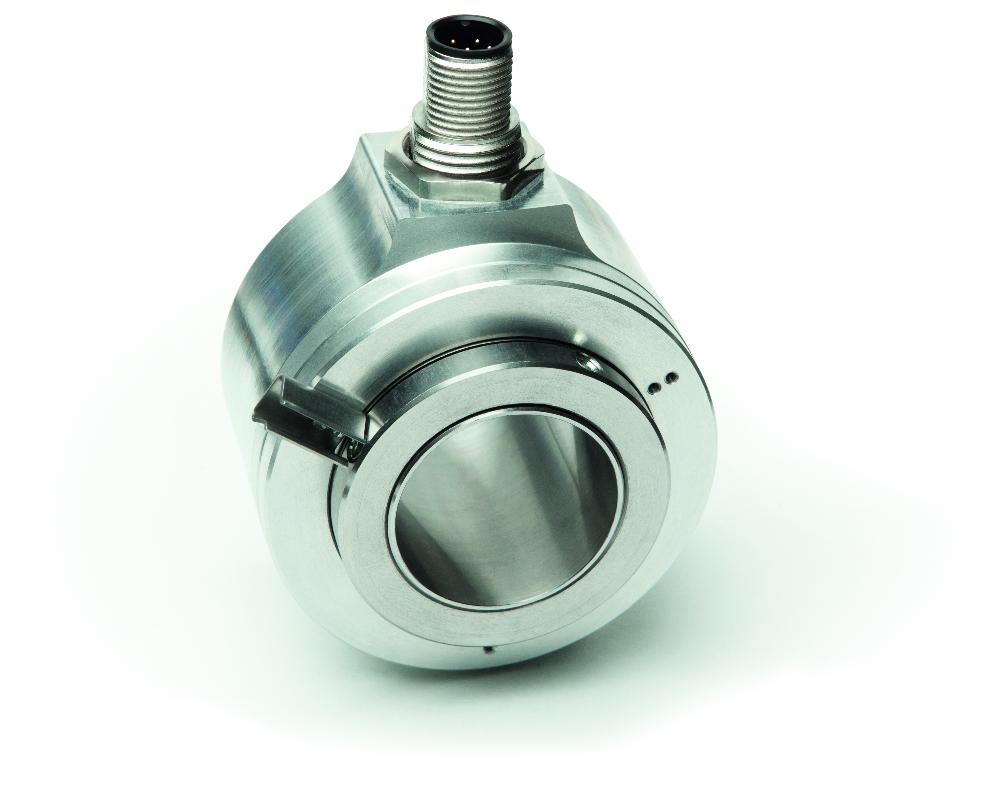

增量式编码器 IH5828

光学旋转编码器，大空心轴，小型结构
SIKO Global, 增量式编码器 IH5828
SIKO Global, 增量式编码器 IH5828
如果大尺寸空心轴要求高性能时, IH5828是最佳的旋转编码器。光学增量式旋转编码器IH5828可用于最大直径达28毫米的空心轴。最佳的结构设计和成本优化的设计使该旋转编码器成为用于大尺寸空心轴的标准编码器。
  • 分辨率最大为 5000 脉冲/转
  • 通孔空心轴最大直径可达 28 mm
  • M12 或者电缆接头
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 订单代码
  • 下载资料
  • 附件
  • 类似产品

技术制图

SIKO Global, 增量式编码器 IH5828

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
重量
~0.4  kg
轴
 钢
外壳
 铝
转速
≤2500  min-1
转动惯量
~3.5 x 10-6 kgm2
启动扭矩
<0.1  Nm  在 20 °C 时
电缆护套
 聚氯乙烯
直接 4.5 mm
电缆曲率半径
 27  mm
静态的
 68  mm
动态的

Ausgangsschaltung OP

特征
技术数据
内容补充
工作电压
 8 …  30 V DC
反极性保护，所用适配器符合等级 2  (UL 1310)
电流消耗
 40  mA  典型式
≤100 mA (无负载)
高的输出信号电平
 ≥UB - 3.0 V
短路保护
低的输出信号电平
≤2.5  V
短路保护
脉冲频率
≤200  kHz
负载
±40  mA
最大允许
连接方式
 开放的电缆末端
 1 个 M12 插拔连接器
8 针, 1 个插头

Ausgangsschaltung LD5

特征
技术数据
内容补充
工作电压
 5  V DC
反极性保护，所用适配器符合等级 2  (UL 1310)
电流消耗
 40  mA  典型式
≤90 mA (无负载)
高的输出信号电平
≥2.5  V
短路保护
低的输出信号电平
≤0.5  V
短路保护
脉冲频率
≤300  kHz
负载
±20  mA
最大允许
连接方式
 开放的电缆末端
 1 个 M12 插拔连接器
8 针, 1 个插头

信号图

特征
技术数据
内容补充
许可
 UL
UL 61010-1, 文件号 E503367

Kenndaten funktionale Sicherheit

特征
技术数据
内容补充
MTTFd
 63.4  年份(s)
特征
技术数据
内容补充
环境温度
-20 …  70 °C  在转速 ≤2000 min -1 时
-20 …  60 °C  在转速 ≤2500 min -1 时
EMV
 按照 EN 61000-6-2 标准
抗干扰性 / 影响度
 按照 EN 61000-6-3 标准
干扰发射 / 放射量
安全条例
 UL 61010-1
室内使用，也可室外使用，不适用于直接紫外线辐射下。
防护等级
 IP64
按照 EN 60529 标准 (防护等级未经 UL 检验）
耐冲击性
1000 m/s2, 6 ms
按照 EN 60068-2-27 标准
耐振动性
100 m/s2, 10 … 2000 Hz
按照 EN 60068-2-6 标准

更多信息

连接引脚分配类型

信号符标
 E1
 E12
GND
 白色
 1
+UB
 棕色
 2
A
 绿色
 3
/A
 黄色
 4
B
 灰色
 5
/B
 粉红色
 6
0
 蓝色
 7
/0
 红色
 8

订单代码

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

脉冲/
转

50

50

50
100
125
250
400
500
512
1000
1024
2000
2048
5000

连接方式

E1

E1

E1

开放式电缆终端

E12

插头

电缆长度

01,0

01.0

01.0
单位为米
03.0
仅于 E1
OK

无

只在 E1

输出电路

OP

OP

OP

带反相信号的推挽

LD5

LineDriver, 5 V

LD24

线性驱动器, 8 … 30 V

空心轴/
直径

16

16

16
单位 mm
20
24
28

您专人的订货代码

IH5828 - AB0 - 50 - E1 - 01.0 - OP - 16
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

快速参考指南

PDF

DE | EN

认证

UL

PDF

EN

符合 UKCA 规定声明

PDF

EN

安装指南

PDF

DE | EN

欧盟符合性声明

PDF

DE | EN

附件

SIKO Global, 概览 配套插头
概览 配套插头

  • 配套插头，直头

  • 配套插头，弯头式

  • D-SUB 插头

前往有关产品
SIKO Global, 延长线 KV08S2
延长线 KV08S2

  • 预装配电缆接头

  • 电缆长度可达 20 米

  • 连接技术 M12 (A 编码), 8针

前往有关产品
更多附件
订货代码
配套插头, 8 针, 插口
83525

类似产品

SIKO Global, 增量式编码器 IG07
增量式编码器 IG07

  • 最大分辨率为 1024 脉冲/转

  • 通孔空心轴直径可达 20 毫米

  • 压铸锌材质的外壳

前往有关产品

供货范围

  • IH5828
  • 快速参考指南
