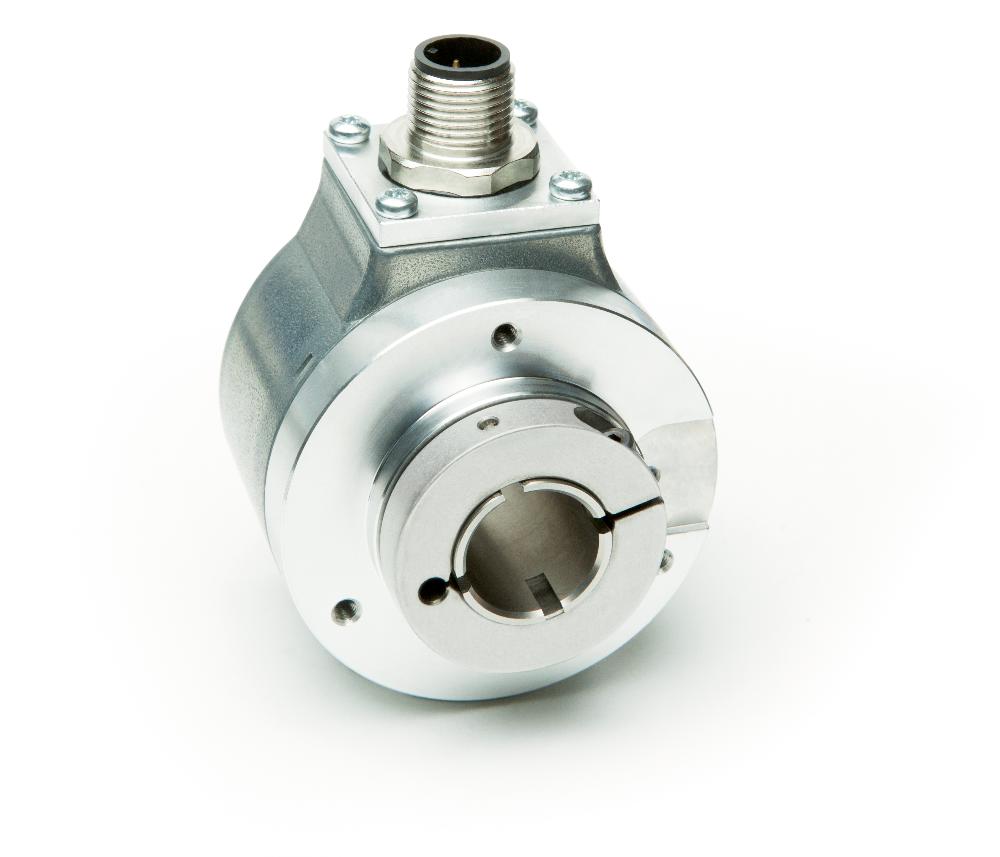

Codeur incrémental IH5815

Codeur rotatif optique standard robuste, arbre creux
SIKO Global, Codeur incrémental IH5815
SIKO Global, Codeur incrémental IH5815
Le codeur à arbre creux incrémental extrêmement compact est le codeur rotatif standard toujours utilisable. Avec un arbre creux traversant pouvant atteindre 15 mm, un palier extrêmement robuste et un type de protection élevé jusquà IP66/PI67, il se sent à laise dans toutes les applications.
  • Résolution max. 5000 impulsions/tour
  • Arbre creux traversant, diamètres jusqu‘à 15 mm
  • Robuste palier
  • Température de travail -40 à 85 °C
  • Grande résistance aux chocs et aux vibrations
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
Ajouter à la liste aide-mémoire
  • Dessin industriel
  • Caractéristiques techniques
  • Plus d’informations
  • Commande
  • Téléchargements
  • Accessoires
  • Produits comparables

Dessin industriel

SIKO Global, Codeur incrémental IH5815

Caractéristiques techniques

Donnnées mécaniques
Données électriques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Poids
~0.4  kg
arbre
 acier spécial inoxydable
Boîtier
 moulage sous pression
Régime
≤12000  min-1
IP65
≤6000  min-1
IP65 fonctionnement permanent
≤6000  min-1
IP66/IP67
≤3000  min-1
IP66/IP67 fonctionnement permanent
Couple d'inertie
~6 x 10-6 kgm2
Couple de démarrage
<0.01  Nm  à 20 °C
IP65
<0.05  Nm  à 20 °C
IP66/IP67
Contraintes de l'arbre
 100  N
radial
 50  N
axial
Gaine de câble
 PVC
ø 6,7 mm
Rayon de flexion câble
 75  mm
statique
 110  mm
dynamique

Ausgangsschaltung PP

Caractéristique
Caractéristiques techniques
Complément
Tension de service
 10 …  30 V CC
protégé contre l'inversion de polarité, le bloc d'alilmentation utilisé satisfait à la classe 2 (UL 1310)
Consommation de courant
 50  mA  typique
≤100 mA (sans charge)
Niveau de signal de sortie high
 ≥UB - 1.0 V
résistant aux courts-circuits
Niveau de signal de sortie low
≤0.5  V
résistant aux courts-circuits
Fréquence d‘impulsion
≤300  kHz
Charge
±20  mA
max. autor.
Type de branchement
 1 connecteur M12
5 pôles, 1 broche

Ausgangsschaltung OP

Caractéristique
Caractéristiques techniques
Complément
Tension de service
 10 …  30 V CC
protégé contre l'inversion de polarité, le bloc d'alilmentation utilisé satisfait à la classe 2 (UL 1310)
Consommation de courant
 50  mA  typique
≤100 mA (sans charge)
Niveau de signal de sortie high
 ≥UB - 1.0 V
résistant aux courts-circuits
Niveau de signal de sortie low
≤0.5  V
résistant aux courts-circuits
Fréquence d‘impulsion
≤300  kHz
Charge
±20  mA
max. autor.
Type de branchement
 extrémité de câble ouverte
 1 connecteur M23
12 pôles, 1 broche

Ausgangsschaltung LD

Caractéristique
Caractéristiques techniques
Complément
Tension de service
 5 …  30 V CC
protégé contre l'inversion de polarité, le bloc d'alilmentation utilisé satisfait à la classe 2 (UL 1310)
Consommation de courant
 40  mA  typique
≤100 mA (sans charge)
Niveau de signal de sortie high
≥2.5  V
résistant aux courts-circuits, pas contre UB
Niveau de signal de sortie low
≤0.5  V
résistant aux courts-circuits, pas contre UB
Fréquence d‘impulsion
≤300  kHz
Charge
±20  mA
max. autor.
Type de branchement
 extrémité de câble ouverte
 1 connecteur M23
12 pôles, 1 broche

Image de signal

Caractéristique
Caractéristiques techniques
Complément
autorisation
 UL
UL 61010-1, fichier n° E503367

Kenndaten funktionale Sicherheit

Caractéristique
Caractéristiques techniques
Complément
MTTFd
 61.7  Année(s)
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
-40 …  85 °C
connecteur
-30 …  85 °C
pose de câble statique
-20 …  85 °C
Pose de câble dynamique
CEM
 EN 61326-1
immunité requise industrie
Prescription de sécurité
 UL 61010-1
applications intérieure/extérieure possible, non prévu pour l'exposition directe aux rayons UV.
Type de protection
 IP65, IP66/IP67
EN 60529 (type de protection non examiné par UL)
Résistance aux chocs
3000 m/s2, 6 ms
EN 60068-2-27
Résistance aux vibrations
300 m/s2, 10 … 2000 Hz
EN 60068-2-6

Plus d’informations

affectation des broches

Circuit de sortie LD, PP, OP

Signal OP, LD
 "Signal PP "
 Couleur du câble E1
/B
 nc
 rose
+SUB (câble Sense)
 +SUB (câble Sense)
 rouge bleu
0
 0
 bleu
/0
 nc
 rouge
A
 A
 vert
/A
 nc
 jaune
B
 B
 gris
GND
 GND
 blanc
SGND (câble Sense)
 SGND (câble Sense)
 gris rose
+UB
 +UB
 marron

Circuit de sortie PP

Signal
 PIN E12
GND
 1
+UB
 2
A
 3
B
 4
0
 5

Circuit de sortie LD, OP

Signal
 PIN E2
/B
 1
+SUB (câble Sense)
 2
0
 3
/0
 4
A
 5
/A
 6
nc
 7
B
 8
nc
 9
GND
 10
SGND (câble Sense)
 11
+UB
 12

Commande

Product configuration

Caractéristique

Sélectionner les spécifications

Complément

Choisissez vos spécifications :

impulsions/
tour

50

50

50
64
100
200
250
256
300
360
400
500
512
600
800
1000
1024
1200
2000
2048
2500
3600
4000
4096
5000

Type de branchement

E1

E1

E1

extrémité de câble ouverte

tangentiel, uniquement pour OP, LD
E2

Connecteur M23

radial, uniquement pour OP, LD
E12

connecteur M12

radial, uniquement pour PP

Longueur de câble

01,0

01.0

01.0
en m
02.0
03.0
04.0
05.0
06.0
08.0
10.0
15.0
20.0
uniquement pour E1
OK

sans

uniquement pour E2

Circuit de sortie

PP

PP

PP

push pull

OP

push pull avec inversion

LD

LineDriver

arbre creux/
diamètre

6

6

6
en mm
8
10
12
14
15

Type de protection

IP65

IP65

IP65

IP65

IP66/67

IP66/IP67

Votre clé de commande

IH5815 - AB0 - 50 - E1 - 01.0 - PP - 6 - IP65
Désirez-vous une offre sans engagement ?
Quantité:

Téléchargements

Fiche de données

PDF

DE
EN
IT
EX
ZH
FR

Instructions abrégées

PDF

DE | EN

Modèle 3D-CAO

Lien/URL

CAD-Modell

Certificate de conformité EU

PDF

DE | EN

Instructions de montage

PDF

DE | EN

Certificat

UL

PDF

EN

Certificate de conformité UKCA

PDF

EN

Accessoires

SIKO Global, Aperçu Connecteur correspondant
Aperçu Connecteur correspondant

  • Connecteur correspondant, droit

  • Connecteur correspondant, coudé

  • Connecteur D-SUB

Vers le produit
SIKO Global, Rallonge de câble KV12S1
Rallonge de câble KV12S1

  • Branchement de câble prémonté

  • Longueur de câble 20 m max.

Vers le produit
SIKO Global, Rallonge de câble KV05S0
Rallonge de câble KV05S0

  • Branchement de câble prémonté

  • Longueur de câble 3 m

  • Connectique M12 (codage A), 5 pôles

Vers le produit
Autres accessoires
Clé de commande
Connecteur correspondant, 12 pôles, douille
81935
Connecteur correspondant, 5 pôles, douille
84109

Produits comparables

SIKO Global, Codeur incrémental IG06
Codeur incrémental IG06

  • Résolution 1024 impulsions/tour max.

  • Arbre creux traversant jusqu'à 20 mm ø

  • Boîtier plastique antichoc

Vers le produit
SIKO Global, Codeur incrémental IG07
Codeur incrémental IG07

  • Résolution 1024 impulsions/tour max.

  • Arbre creux traversant jusqu'à 20 mm ø

  • Boîtier zinc moulé sous pression

Vers le produit
SIKO Global, Codeur incrémental IH5828
Codeur incrémental IH5828

  • Résolution max. 5000 impulsions/tour

  • Arbre creux traversant, diamètres jusqu‘à 28 mm

  • M12 ou branchement par câble

Vers le produit

Étendue de la livraison

  • IH5815
  • Instructions abrégées

Secteurs pertinents pour le produit

Pelleteuse jaune au travail
Engins de chantier
Planches en bois dans une entreprise de menuiserie
Travail du bois
Vue arrière de trois grues mobiles jaunes
Technique des grues et de levage
Systèmes encodeurs SIKO pour le retour d'information linéaire ou rotatif
Feedback de moteur
Systèmes de positionnement SIKO pour la technologie d'emballage
Technique d'emballage
Fabrication électronique hautement précise grâce aux solutions d'encodeurs de SIKO
Techniques de montage et de manutention

Liste de favoris

Liste de favoris

Contact

Contact

SIKO Products Inc., Siège social/Distribution Amérique du Nord

Vous avez des questions sur notre entreprise ou nos produits ?

Nous vous aiderons volontiers.

sales.us(at)siko-global.com

+1 734 426-3476

Siège social

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Allemagne

Contact
+49 7661 394-0
info(at)siko-global.com
Abonnement à la newsletter
Vous pouvez nous rendre visite à

Facebook

Xing

Linkedin

Instagram

Youtube

X

  • Réglage du format
  • Automatisation mobile
  • Technique d'entraînement et robotique
  • Index de produit
  • Systèmes de positionnement
  • Capteurs linéaires
  • Capteurs rotatifs
  • Conseils produits
  • Assistance après-vente
  • Réparation et maintenance
  • Formations et ateliers
  • Téléchargements
  • Tutoriels et vidéos
  • À notre sujet
  • Presse
  • Événements
  • Contact
  • Mentions légales
  • Protection des données
  • CGV
  • Paramétrage des cookies
© Copyright 2024 SIKO GmbH
