Posizionatore AG05

bus di campo
SIKO Global, Posizionatore AG05
SIKO Global, Posizionatore AG05
SIKO Global, Posizionatore AG05
SIKO Global, Posizionatore AG05
L'attuatore AG05 è il più compatto della sua categoria ed è comodamente maneggiabile grazie al display integrato e al comando a pulsante. Attraverso l'albero cavo è possibile cambiare rapidamente e facilmente dalla regolazione manuale.
  • montaggio semplice senza giunti accessori
  • Albero cavo in acciaio inox Ø 14 mm, corpo rinforzato con fibre di vetro
  • Motore brushless CC da 24 V di elevata durata di vita
  • Sensore assoluto robusto, scansione magnetica
  • LCD a 2 righe per visualizzazione valori nominale e reale e tasti di comando
  • Guida utente mediante due LED
  • Interfaccia RS485 o CANopen integrata
  • Azionamento e posizionatore integrato
  • Tecnologia di connessione M8 + M12
  • Industry 4.0 ready
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
Aggiungi alla lista dei desideri
  • Disegno tecnico
  • Dati tecnici
  • Ulteriori informazioni
  • Ordine
  • Download
  • Accessori
  • Prodotti simili

Disegno tecnico

SIKO Global, Posizionatore AG05

Dati tecnici

Dati meccanici
Dati elettrici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Peso
~0.45  kg
albero
 acciaio inossidabile
Corpo
 materiale sintetico rinforzato con fibre di vetro
anello di bloccaggio
 acciaio inossidabile
Ammortizzatore di coppia
 acciaio inossidabile
forma A
 acciaio inossidabile
forma B
Coppia nominale/N. di giri nominale
 3  Nm  con 75 min-1 ±10 %
i = 66
 5  Nm  con 50 min-1 ±10 %
i = 98
Modo operativo
 funzionamento intermittente S3: rapp. d'inserz. 25 %, 10 min.
EN 60034-1
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
24 V DC ±10 %
con protezione da inversione di polarità, stadio di uscita
24 V DC ±10 %
con protezione da inversione di polarità, comando
Potenza assorbita
≤58  W
stadio di uscita
≤1.6  W
controllore
Batteria
 CR2477N, 3 V al litio, 950 mAh
Durata batteria
~5  Anno/i
secondo le condizioni ambientali
Memoria dei parametri
106 cicli
applicabile anche alle procedure per la taratura
Corrente nominale
2.2 A ±10 %
con coppia max. ammessa (stadio di uscita)
<60 mA ±10 %  con 24 V DC (controllore)
Visualizzazione/Range di visualizzazione
 LCD a 5 caratteri, 7 segmenti, h ~ 7 mm
punti decimali, 2 righe, caratteri speciali
Caratteri speciali
 batteria, frecce direzionali
Indicazione di stato
2 LED
Tasti
 parametrizzare, reset, modalità passo-passo, impostazione del valore target
Connessione bus
 RS485, CANopen
senza separazione galvanica
Tipo di connessione
 1 connettore M12 (codifica A)
a 4 poli, 1 connettore maschio
 2 connettori M8 (codifica A)
a 4 poli, 1 connettore femmina, 1 connettore maschio
 messa a terra con conn. maschio faston 6.3 mm
Caratteristica
Dati tecnici
Integrazione
Risoluzione
 720  Incrementi/rivoluzione  albero
Ripetibilità
±1  Incremento(i)
Campo di traslazione
±1980  rotaciones
i = 66
±1300  rotaciones
i = 98
Quota di guasti
 31  Anno/i
CAN, a 60 °C (MTBF) secondo SN 29500
 31.3  Anno/i
S3/09, a 60 °C (MTBF) secondo SN 29500
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
 0 …  45 °C
Temperatura di stoccaggio
-20 …  60 °C
Umidità relativa dell'aria
condensazione non ammessa
CEM
 EN 61800-3, secondo ambiente
immunità / immissione
 EN 61800-3, C3
emissione elettromagnetica / emissione
Grado di protezione
 IP54, IP65
EN 60529, solo con controconnettore
Resistenza allo shock
500 m/s2, 11 ms
EN 60068-2-27
Resistenza alle vibrazioni
≤100 m/s2, 5 … 150 Hz
EN 60068-2-6

Ulteriori informazioni

piedinatura

Tensione di esercizio M12 (codifica A)

Segnale
 PIN
+24 V potenza/stadio di uscita
 1
+24 V controllore
 2
GND potenza/stadio di uscita
 3
GND controllore
 4

Interfacce M8

Segnale
 PIN
TxRx-/DÜB
 1
TxRx+/DÜA
 2
nc
 3
GND
 4

Curva di rendimento

Industria 4.0

Nella maggior parte dei casi, lo scambio di dati con gli attuatori è limitato allo scambio dei dati di processo. Oltre ai dati di processo, gli attuatori intelligenti offrono ulteriori informazioni che possono essere valutate per il monitoraggio dello stato "Condition Monitoring" fino alla manutenzione predittiva "Predictive Maintenance":
Dati di processo
 Smart Value
 Smart Function
Posizione reale
 Temperatura
 Sovraccarico, temperatura ambiente
"Posizione desiderata "
 corrente
 Coppia, sovraccarico
Velocità
 Tensione carico Tensione controllo
 Caduta tensione, interruzione linea
On/Off time
 Durata di funzionamento
Tensione batteria
 Pianificazione sostituzione batteria

Ordine

Configurazione prodotto

Caratteristica

Scegli specifiche

Integrazione

Scegli specifica

Trasmissione

66

66

66

i = 66

98

i = 98

Grado di protezione

IP54

IP54

IP54

IP54

IP65

IP65

esecuzione albero/
diametro

KR/14

KR/14

KR/14

anello di bloccaggio, ø14 mm

N/10

scanalatura chiavetta, ø10 mm

0

altri su richiesta

Ammortizzatore di coppia

A

A

A

perno, ø6 mm

B

perno, ø10 mm

interfaccia/
protocollo

S3/09

S3/09

S3/09

RS485/SIKONETZ5

CAN

CANopen

Il tuo codice ordine

AG05 - 66 - 50W - IP54 - KR/14 - A - ABM - S3/09 - 0
Vuoi richiedere un preventivo non vincolante?
Quantità:

Download

Scheda tecnica

PDF

DE
EN
IT
ES
ZH
FR

Scheda tecnica

PDF

DE

Guida all’uso

PDF

DE | EN

Manuale

SIKONETZ5

PDF

DE
EN
IT

CANopen

PDF

DE
EN
IT

Modello CAD 3D

Link/URL

CAD-Modell

Istruzioni per il montaggio

PDF

DE | EN

Setup-Package

ZIP

Download

Accessori

SIKO Global, Easy touch control ETC5000
Easy touch control ETC5000

  • Sistema di controllo per indicatori di posizione e attuatori

  • Sistema di comando touch screen intuitivo per il cambio formato

  • Comandabili fino a 31 apparecchiature

Vai al prodotto
SIKO Global, Software di programmazione ProTool DL
Software di programmazione ProTool DL

  • Il programma si può aprire sui sistemi da WinXP senza necessità di installare il software

  • comandi intuitivi e chiari

  • interfaccia utente grafica

Vai al prodotto
SIKO Global, Panoramica Controconnettore
Panoramica Controconnettore

  • Controconnettore diritto

  • Controconnettore angolato

  • Connettore D-SUB

Vai al prodotto
SIKO Global, Riduttore a rinvio angolare WG05
Riduttore a rinvio angolare WG05

  • Elevata precisione di posizionamento

  • Modello ad albero cavo

  • Forma albero ad accoppiamento di forza e forma

Vai al prodotto
SIKO Global, Prolunga cavo KV04S1
Prolunga cavo KV04S1

  • Connettore precablato

  • Lunghezza cavi fino a 10 m

  • Tecnologia di connessione M8, 4 poli

Vai al prodotto
SIKO Global, Prolunga cavo KV04S2
Prolunga cavo KV04S2

  • Connettore precablato

  • Lunghezza cavi fino a 10 m

  • Tecnologia di connessione M12 (con codifica A), 4 poli

Vai al prodotto
Ulteriori accessori
Codice ordine
Controconnettore, a 4 poli, conn. femm. ang.
83091
Controconnettore, a 4 poli, connettore femmina
84209
Controconnettore, a 4 poli, connettore maschio
84210
Connettore terminale per bus, a 4 poli, connettore maschio
BAS-0005

Prodotti simili

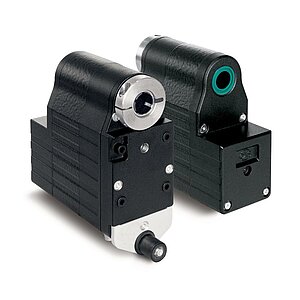

SIKO Global, Posizionatore AG01 analog
Posizionatore AG01 analog

  • Montaggio facile

  • Albero cavo passante possibile con ø fino a max. 14 mm

  • Trasduttore di posizione analogico integrato per la misura assoluta

Vai al prodotto
SIKO Global, Posizionatore AG01 inkremental
Posizionatore AG01 inkremental

  • Montaggio facile

  • Albero cavo passante possibile con ø fino a max. 14 mm

  • Trasduttore di posizione magnetico integrato su albero di uscita

Vai al prodotto
SIKO Global, Posizionatore AG03/1
Posizionatore AG03/1

  • Montaggio facile, dimensioni compatte

  • Albero cavo passante con ø fino a max. 14 mm

  • Motore brushless EC da 50 W, 24 V di elevata durata di vita

Vai al prodotto

Volume di fornitura

  • AG05
  • Guida all’uso

Rapporti sulle applicazioni SIKO

Macchina per l'etichettatura con indicatori di posizione SIKO e motori di posizionamento

Pharma 4.0 con regolazione intelligente del formato

"Regolazione del formato" non è necessariamente un concetto che suscita immediatamente interesse nell'industria farmaceutica. Tuttavia, considerando le sfide nella produzione farmaceutica, caratterizzate dalla pressione in termini di costi e di competitività, nonché da regolamenti rigorosi, la…

Per saperne di più
SIKO azionamento posizionamento AG05 sulla macchina per la lavorazione del legno Homag

Accelerazione del processo del 300% - La soluzione retrofit SIKO ottimizza la squadrabordatrice doppia di HOMAG

Grazie a una vasta gamma di componenti retrofit, SIKO GmbH dispone di una soluzione di sistema flessibile che può essere adattata alle esigenze individuali per la regolazione del formato nelle macchine esistenti. La soluzione di sistema viene già utilizzata, tra l'altro, nella lavorazione dei…

Per saperne di più
Fischer Engineering produce macchine in un capannone di produzione

fischerwerke si affida all'attuatore automatico AG05 di Siko GmbH

Giusto in tempo per il 50° anniversario dell'azienda, l'attuatore AG05 della Siko GmbH, azienda storica di Buchenbach, fa parlare bene di sé. Gli attuatori automatizzabili della Siko consentono di ridurre drasticamente i tempi di allestimento nel settore della costruzione di macchine e impianti. Per…

Per saperne di più

Settori rilevanti per il prodotto

Assi di legno in un'azienda di falegnameria
Lavorazione del legno
Sistemi di posizionamento SIKO per la tecnologia di confezionamento
Tecnologia degli imballaggi

Lista dei desideri

Lista dei desideri

Contatto

Contatto

SIKO Products Inc., Sede centrale/Distribuzione Nord America

Avete domande sulla nostra azienda o sui nostri prodotti?

Saremo lieti di aiutarti.

sales.us(at)siko-global.com

+1 734 426-3476

Sede centrale

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Germania

Contatto
+49 7661 394-0
info(at)siko-global.com
Abbonarsi alla newsletter
Vieni a trovarci anche su

Facebook

Xing

Linkedin

Instagram

Youtube

X

Soluzioni
  • Regolazione del formato
  • Automazione mobile
  • Tecnologia di azionamento e robotica
Prodotti
  • Indice prodotti
  • Sistemi di posizionamento
  • Sensori lineari
  • Sensori rotativi
Service
  • Consulenza sui prodotti
  • Assistenza post-vendita
  • Riparazione e manutenzione
  • Corsi di formazione e workshop
  • Area download
  • Tutorial e video
Azienda
  • Chi siamo
  • Sala stampa
  • Eventi
  • Contatto
  • Colophon
  • Tutela dei dati
  • Condizioni di vendita
  • Impostazioni dei cookie
© Copyright 2024 SIKO GmbH
