定位驱动器 AG01 inkremental

增量式
SIKO Global, 定位驱动器 AG01 inkremental
SIKO Global, 定位驱动器 AG01 inkremental
高效的紧密型定位驱动器用于简单的定位
  • 简便的安装
  • 通孔空心轴最大直径可达 14 毫米
  • 在驱动轴上集成的磁性位置编码器
  • 电气连接通过电缆或插头
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 订单代码
  • 下载资料
  • 附件
  • 类似产品

技术制图

SIKO Global, 定位驱动器 AG01 inkremental

技术数据

机械参数
电气数据
环境条件
特征
技术数据
内容补充
重量
~1.5  kg
轴
 钢材发蓝处理
外壳
 铝材质，压铸锌粉末涂层
额定转矩/额定转速
 1.1  Nm  在 430 min-1 时
i = 12.4 (70 W 电机)
 2.1  Nm  在 225 min-1 时
i = 24 (70 W 电机)
 4.2  Nm  在 100 min-1 时
i = 48 (70 W 电机)
工作方式
 间歇运行 S3: 25 % 接通时间, 10 min.
按照 EN 60034-1 标准

Motor

特征
技术数据
内容补充
工作电压
 0 …  24 V DC
70 W 电机
功率消耗
 70  W
额定电流
2.9 A ±10 %  (70 W-M 电机)
最大负载电流 3.2 A
4.1 A ±10 %  (70 W-G 电机)
最大负载电流 4.5 A
连接方式
 2 个 M9 插拔连接器
4-芯式, 1个带芯针的插头; 8-芯式, 1个带芯针的插头

Geber

特征
技术数据
内容补充
工作电压
5 V DC ±5 %
位置编码器 LD5
24 V DC ±20 %
位置编码器 LD24+ OP
电流消耗
≤35  mA
输出电路
 线驱动 (RS422)
位置编码器 LD5 + LD24
 推拉式 (OP)
位置编码器 OP
输出信号
A, B, 0, /A, /B, I
脉冲频率
≤20  kHz
特征
技术数据
内容补充
环境温度
 0 …  70 °C
 0 …  80 °C
无位置编码器
储存温度
-20 …  80 °C
相对湿度
不允许凝露
EMV
 EN 61800-3, 第二环境
抗干扰性 / 影响度
 EN 61800-3, C3
干扰发射 / 放射量
防护等级
IP63 (IP65 可选择)  在已安装好适配插头时
按照 EN 60529 标准
耐冲击性
500 m/s2, 11 ms
按照 EN 60068-2-27 标准
耐振动性
≤100 m/s2, 5 … 150 Hz
按照 EN 60068-2-6 标准

更多信息

连接引脚分配类型

电机

信号符标
 EX
 E1
+
 1
 M1, 白色印迹
+
 2
-
 3
 M2, 白色印迹
-
 4

编码器

信号符标
 EX
 E1
B
 1
 白色
+UB
 2
 棕色
O
 3
 绿色
A
 4
 黄色
GND
 5
 灰色
/A
 6
 粉红色
/B
 7
 蓝色
I
 8
 红色

功率曲线

订单代码

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

传动比

48

48

48

i = 48

24

i = 24

12,4

i = 12.4

发动机功率

70W-M

70W-M

70W-M

24 V DC

70W-G

24 V DC

0

其他可咨询

轴结构设计/
直径

KR/14

KR/14

KR/14

夹环, 直径14 mm

KR/12

夹环, 直径12 mm

N/10

键槽, 直径10 mm

只对空心轴型号 S

空心轴类型

S

S

S

盲孔

D

贯穿

扭矩臂

A

A

A

销钉,直径 6 mm

B

接线片 I

包括弹性轴套

连接方式

E1

E1

E1

开放的电线

EX

设备上的插口

电机带电缆长度

2

2

2

单位为米

0

其他可咨询

编码器带电缆长度

2

2

2

单位为米

0

其他可咨询

位置编码器

LD24

LD24

LD24

增量式编码器 1024 脉冲

LD5

增量式编码器 1024 脉冲

OP

推挽带反向信号

O

无

您专人的订货代码

AG01 inkremental - 48 - 70W-M - KR/14 - S - A - E1 - 2 - 2 - LD24
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

快速参考指南

PDF

DE | EN

3D-CAD 模型

链接或 URL

CAD-Modell

安装指南

PDF

DE | EN

附件

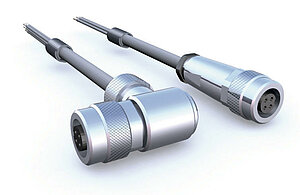

SIKO Global, 概览 配套插头
概览 配套插头

  • 配套插头，直头

  • 配套插头，弯头式

  • D-SUB 插头

前往有关产品
SIKO Global, 电机控制 MS02
电机控制 MS02

  • 安装方便（U形轨道）

  • 控制形式可调

  • 应用于各种不同的定位控制

前往有关产品
SIKO Global, 延长线 KV04S0
延长线 KV04S0

  • 预装配电缆接头

  • 电缆长度可达 20 米

  • 连接技术 M9, 4 针

前往有关产品
SIKO Global, 延长线 KV08S0
延长线 KV08S0

  • 预装配电缆接头

  • 电缆长度可达 15 m

  • 连接技术 M9, 8 针

前往有关产品
更多附件
订货代码
配套插头, 8 针, 插口
81351
配套插头, 4 针，插口
83447

类似产品

SIKO Global, 定位驱动器 AG03/1
定位驱动器 AG03/1

  • 节省空间的简便的安装

  • 通孔空心轴最大直径可达 ø14 mm

  • 具有长使用寿命的 50W、 24V、无刷 EC 电机

前往有关产品

供货范围

  • AG01 inkremental
  • 快速参考指南
