绝对值式编码器 WH5800M

带空心轴的绝对值式磁性旋转编码器
SIKO Global, 绝对值式编码器 WH5800M
SIKO Global, 绝对值式编码器 WH5800M
WV5800M 型旋转编码器是带有实心轴的磁性绝对值式旋转编码器，专门为移动设备开发。 凭借其特别坚固的设计，带有可选的 CANopen 或 SAE J1939 接口，它非常适合在移动机器中的苛刻使用。 借助 PURE.MOBILE 选件卡，比如在集成的倾斜传感器中、旋转开关中，可以在不更改其结构形状下，灵活扩展 WH5800M 编码器的功能！
  • 直径达 15 mm 的空心轴
  • 接口为 CANopen (DS406) 或者 SAE J1939
  • 可提供经过盐雾测试的外壳
  • 高电磁兼容性
  • 使用 PURE.MOBILE 技术
  • 可选：倾角传感器，可通过旋转开关来调节总线地址，数字式 I / O
  • 通过联邦汽车运输管理局的 E1 认证
  • 可提供单圈或多圈式
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
观看专家解释视频
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 订单代码
  • 下载资料
  • 附件
  • 类似产品

技术制图

SIKO Global, 绝对值式编码器 WH5800M

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
重量
~0.4  kg
轴
 不锈钢
法兰
 铝
外壳
 压铸铝
KTL 涂层
转速
≤3000  min-1
转动惯量
≤110  gcm²
启动扭矩
≤3  Ncm  在 20 °C 时
轴负载
≤80  N
径向
≤40  N
轴方向
电缆护套
 聚氯乙烯
连接方式 E1
电缆曲率半径
>25  mm
接口方式为 E1，静态式
特征
技术数据
内容补充
工作电压
 8 …  36 V DC
反极性保护
电流消耗
 20  mA  在 36 V 时
 28  mA  在 24 V 时
 76  mA  在 8 V 时
功率消耗
≤800  mW
无载荷
参数存储器
1010 次循环
也适用于校准过程
状态指示
 三色 LED 灯（红色/绿色/黄色）
设备状态或 CAN 状态
负荷能力
±36  V
CAN 接口方式
接口
 根据 ISO 11898-1/2 标准, 不带电子隔离功能
CANopen, CiA 301, CiA 303 Part 3, CiA 305, CiA 406
地址
 1 …  127
节点号码-ID，通过 SDO 或层设置服务（LSS）设置
波特率
 20  kbit/s
 50  kbit/s
 125  kbit/s
 250  kbit/s
 500  kbit/s
 800  kbit/s
 1  Mbit/s
周期循环时间
 1.5  ms  典型式
开关时间
<150  ms
参数
 根据 CiA 301、CiA 303 Part 3、CiA 305、CiA 406 标准
CANopen
连接方式
 1 个 M12 插拔连接器 (A 编码)
5 针, 1 个插头 (连接类型 E12E)
 2 个 M12 插头连接器 (A 编码)
5 根插针、1 根导针、1 个插座（连接类型 E12）
 开放的电缆末端
连接方式 E1
特征
技术数据
内容补充
扫描
 磁性
分辨率
 14  bit
单圈, 16384 步骤/转
测量范围
 1  rotation(s)
单圈
 4096  rotation(s)
许可
 E1
根据 UN ECE R10 标准的批准号.: E1*10R05/01*8898*00
特征
技术数据
内容补充
环境温度
-40 …  85 °C
储存温度
-40 …  85 °C
相对湿度
 100  %
允许凝露
EMV
 按照 EN 61000-6-2 标准
抗干扰性 / 影响度
 按照 EN 61000-6-4 标准
干扰发射 / 放射量
 根据 EN 61326-3.1 标准
对抗扰度有要求的工业，放射限值等级B
 按照 ISO 11452-1、-2、-3、-4、-5 标准
干扰侵入量 EUB
 按照 ISO 7637-1、-2 标准
瞬时脉冲
 ISO 10605
静电放电 (E.S.D)
防护等级
 IP67
按照 EN 60529 标准
盐雾测试
 清晰度 3
按照 EN 60068-2-52 标准 (环境条件 SN)
耐冲击性
500 m/s2, 11 ms
EN 60068-2-27, 半正弦, 3 轴 (+/-), 每3次冲击
耐振动性
100 m/s2, 10 … 2000 Hz
按照 EN 60068-2-6 标准, 每 10 个循环

更多信息

连接引脚分配类型

E12, E12E

信号符标
 插脚
nc
 1
+UB
 2
GND
 3
CAN_H
 4
CAN_L
 5

E1

信号符标
 电缆颜色 E1
nc
 白色
+UB
 棕色
GND
 绿色
CAN_H
 黄色
CAN_L
 灰色

订单代码

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

转数

1

1

1

单圈

4096

12 bit

空心轴/
直径

10

10

10

直径10 mm

12

直径12 mm

15

直径15 mm

环境条件

S

S

S

标准的

SN

经过盐雾测试的外壳

连接方式

E1

E1

E1

开放的电缆末端

E12

Bus IN/Bus OUT

E12E

Bus IN

电缆长度

01,0

01.0

01.0
单位为米
02.0
03.0
05.0
10.0
OK

无电线

选项

O

O

O

无

DIP

旋转开关，地址，波特率

仅适合 CANopen 型
IK1

倾角传感器，一轴

您专人的订货代码

WH5800M - CAN - 16384 - 1 - 10 - S - IP67 - R - E1 - 01.0 - SW - O
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

快速参考指南

PDF

DE | EN

使用手册

CANopen

PDF

EN

3D-CAD 模型

链接或 URL

CAD-Modell

安装指南

PDF

DE | EN

安装程序包

ZIP

下载

认证

E1

PDF

DE | EN

附件

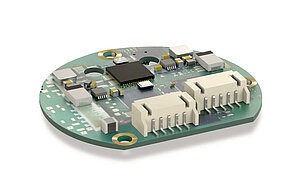

SIKO Global, 选项卡片 DIP
选项卡片 DIP

  • 通过旋转开关轻松地手动设置波特率和总线地址

  • 无需特殊工具或编程技能要求

  • 便于调试

前往有关产品
SIKO Global, 选项卡片 IK1
选项卡片 IK1

  • 单轴倾斜传感器 0 至 360°

  • MEMS 电容式检测原理

  • 温度补偿范围为  -40°C 至 85 °C

前往有关产品
SIKO Global, 概览 配套插头
概览 配套插头

  • 配套插头，直头

  • 配套插头，弯头式

  • D-SUB 插头

前往有关产品
SIKO Global, 延长线 KV05S0
延长线 KV05S0

  • 预装配电缆接头

  • 电线长3m

  • 连接技术 M12 (A 编码), 5 针

前往有关产品
更多附件
订货代码
配套插头, 5 针, 弯角插口
83006
配套插头, 5 针，插口
84109
总线连接器, 5 针，插头
82815

类似产品

SIKO Global, 绝对值式编码器 WH58MR
绝对值式编码器 WH58MR

  • 绝对式冗余安全编码器

  • 界面接口方式 CANopen Safety 或 CANopen 冗余式

  • 可用于性能等级高达 PLd 级的应用

前往有关产品

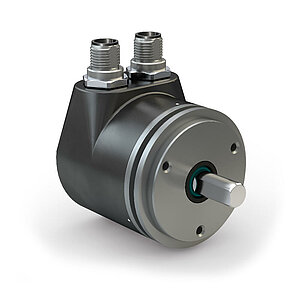

SIKO Global, 绝对值式编码器 WV5800M
绝对值式编码器 WV5800M

  • 接口为 CANopen (DS406) 或者 SAE J1939

  • 可提供经过盐雾测试的外壳

  • 高电磁兼容性

前往有关产品
SIKO Global, 绝对值式编码器 WV58MR-Testprodukt
绝对值式编码器 WV58MR-Testprodukt

  • 绝对式冗余安全编码器

  • 界面接口方式 CANopen Safety 或 CANopen 冗余式

  • 可用于性能等级高达 PLd 级的应用

前往有关产品
SIKO Global, 绝对值式编码器 WV58MR
绝对值式编码器 WV58MR

  • 绝对式冗余安全编码器

  • 界面接口方式 CANopen Safety 或 CANopen 冗余式

  • 可用于性能等级高达 PLd 级的应用

前往有关产品

供货范围

  • WH5800M
  • 快速参考指南
