Encoder assoluto WH5800M

Encoder magnetico assoluto con albero cavo
SIKO Global, Encoder assoluto WH5800M
SIKO Global, Encoder assoluto WH5800M
Lencoder WH5800M è un encoder assoluto magnetico con albero cavo, sviluppato appositamente per limpiego nelle macchine mobili. In virtù della struttura particolarmente robusta con a scelta uninterfaccia CANopen o SAE J1939, si adatta al meglio allutilizzo ostico nelle macchine mobili. Con laiuto delle schede opzionali PURE.MOBILE, come ad es. gli inclinometri integrati, gli interruttori rotativi, il WH5800M può essere ampliato in modo flessibile e senza modificarne la struttura.
  • Albero cavo fino a ø 15 mm
  • Interfaccia CANopen (DS406) o SAE J1939
  • Disponibile corpo resistente alla nebbia salina testato
  • Elevata compatibilità elettromagnetica (CEM)
  • con tecnologia PURE.MOBILE
  • opzionale: sensore antiribaltamento, indirizzo bus regolabile tramite interruttore rotativo, I/O digitale
  • Ammissibilità E1 tramite il Kraftfahrt-Bundesamt, autorità tedesca per la motorizzazione
  • Disponibile la versione monogiro e multigiro
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
Guarda il video dell'esperto
Aggiungi alla lista dei desideri
  • Disegno tecnico
  • Dati tecnici
  • Ulteriori informazioni
  • Ordine
  • Download
  • Accessori
  • Prodotti simili

Disegno tecnico

SIKO Global, Encoder assoluto WH5800M

Dati tecnici

Dati meccanici
Dati elettrici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Peso
~0.4  kg
albero
 acciaio inossidabile
Flangia
 alluminio
Corpo
 pressogetto di alluminio
con verniciatura per cataforesi
N. di giri
≤3000  min-1
Momento di inerzia
≤110  gcm²
Coppia di spunto
≤3  Ncm  a 20 °C
Carico gravante sull'albero
≤80  N
radiale
≤40  N
assiale
Guaina di protezione per cavi
 PVC
tipo di connessione E1
Raggio di curvatura
>25  mm
tipo di connessione E1, statico
Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
 8 …  36 V DC
protezione da inversione di polarità
Corrente assorbita
 20  mA  con 36 V
 28  mA  con 24 V
 76  mA  con 8 V
Potenza assorbita
≤800  mW
senza carico
Memoria dei parametri
105 cicli
applicabile anche alle procedure per la taratura
Indicazione di stato
 LED tricolore (rosso/verde/giallo)
stato apparecchiatura/Stato CAN
Capacità di carico
±36  V
interfaccia CAN
Interfaccia
 secondo ISO 11898-1/2, senza isolamento galvanico
CANopen, CiA 301, CiA 303 Part 3, CiA 305, CiA 406
Indirizzo
 1 …  127
node ID, tramite SDO o Layer Setting Service (LSS)
Baud rate
 20  kbit/s
 50  kbit/s
 125  kbit/s
 250  kbit/s
 500  kbit/s
 800  kbit/s
 1  Mbit/s
Tempo ciclo
 1.5  ms  tipico
Durata inserzione
<150  ms
Parametri
 secondo CiA 301, CiA 303 Part 3, CiA 305, CiA 406
CANopen
Tipo di connessione
 1 connettore M12 (codifica A)
a 5 poli, 1 connettore maschio (tipo di connessione E12E)
 2 connettori M12 (codifica A)
a 5 poli, 1 connettore maschio, 1 connettore femmina (tipo di connessione E12)
 estremità del cavo aperta
tipo di connessione E1
Caratteristica
Dati tecnici
Integrazione
Scansione
 magnetico
Risoluzione
 14  bit
singleturn (monogiro), 16384 passi/giro
Range di misura
 1  rotaciones
singleturn (monogiro)
 4096  rotaciones
Omologazione
 E1
numero di omologazione UN ECE R10: E1*10R05/01*8898*00
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
-40 …  85 °C
Temperatura di stoccaggio
-40 …  85 °C
Umidità relativa dell'aria
 100  %
condensazione ammessa
CEM
 EN 61000-6-2
immunità / immissione
 EN 61000-6-4
emissione elettromagnetica / emissione
 EN 61326-3.1
esigenze di immunità nell'industria, valore limite d'emissione classe B
 ISO 11452-1, -2, -3, -4, -5
Interferenze EUB
 ISO 7637-1, -2
transienti
 ISO 10605
scarica elettrostatica (E.S.D)
Grado di protezione
 IP67
EN 60529
Test in nebbia salina
 Livello di aggressività 3
EN 60068-2-52 (condizioni ambientali SN)
Resistenza allo shock
500 m/s2, 11 ms
EN 60068-2-27, mezzo seno, 3 assi (+/-), 3 shock ognuno
Resistenza alle vibrazioni
100 m/s2, 10 … 2000 Hz
EN 60068-2-6, 3 assi, 10 cicli ognuno

Ulteriori informazioni

piedinatura

E12, E12E

Segnale
 PIN
nc
 1
+UB
 2
GND
 3
CAN_H
 4
CAN_L
 5

E1

Segnale
 Colore cavo E1
nc
 bianco
+UB
 marrone
GND
 verde
CAN_H
 giallo
CAN_L
 grigio

Ordine

Configurazione prodotto

Caratteristica

Scegli specifiche

Integrazione

Scegli specifica

numero giri

1

1

1

singleturn

4096

12 bit

albero cavo/
diametro

10

10

10

ø10 mm

12

ø12 mm

15

ø15 mm

condizioni ambiente

S

S

S

standard

SN

custodia testata in nebbia salina

Tipo di connessione

E1

E1

E1

estremità del cavo aperta

E12

Bus IN/Bus OUT

E12E

Bus IN

Lunghezza cavo

01,0

01.0

01.0
in m
02.0
03.0
05.0
10.0
OK

senza cavo

opzione

O

O

O

senza

DIP

interruttore rotativo, indirizzo, baud rate

solo con CANopen
IK1

inclinometro, monoasse

Il tuo codice ordine

WH5800M - CAN - 16384 - 1 - 10 - S - IP67 - R - E1 - 01.0 - SW - O
Vuoi richiedere un preventivo non vincolante?
Quantità:

Download

Scheda tecnica

PDF

DE
EN
IT
ES
ZH
FR

Guida all’uso

PDF

DE | EN

Manuale

CANopen

PDF

EN

Modello CAD 3D

Link/URL

CAD-Modell

Istruzioni per il montaggio

PDF

DE | EN

Setup-Package

ZIP

Download

Certificato

E1

PDF

DE | EN

Accessori

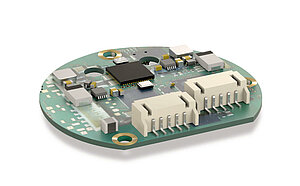

SIKO Global, Scheda opzionale DIP
Scheda opzionale DIP

  • impostazione manuale semplice di baud rate e indirizzo bus tramite interruttore rotativo

  • Non sono richiesti tool specifici o conoscenze sulla programmazione

  • messa in funzione semplice

Vai al prodotto
SIKO Global, Scheda opzionale IK1
Scheda opzionale IK1

  • Sensore antiribaltamento a un asse 0 ... 360°

  • Principio di misura capacitivo MEMS

  • Compensazione temperatura da -40 … 85 °C

Vai al prodotto
SIKO Global, Panoramica Controconnettore
Panoramica Controconnettore

  • Controconnettore diritto

  • Controconnettore angolato

  • Connettore D-SUB

Vai al prodotto
SIKO Global, Prolunga cavo KV05S0
Prolunga cavo KV05S0

  • Connettore precablato

  • Lunghezza cavo 3 m

  • Tecnologia di connessione M12 (con codifica A), 5 poli

Vai al prodotto
Ulteriori accessori
Codice ordine
Controconnettore, a 5 poli, conn. femm. ang.
83006
Controconnettore, a 5 poli, conn. femm.
84109
Connettore terminale per bus, a 5 poli, connettore maschio
82815

Prodotti simili

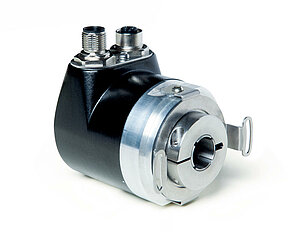

SIKO Global, Encoder assoluto WH58MR
Encoder assoluto WH58MR

  • Encoder assoluto ridondante di sicurezza Safety

  • Interfaccia CANopen Safety o CANopen ridondante

  • Impiegabile in applicazioni fino al Performance Level PLd

Vai al prodotto
SIKO Global, Encoder assoluto WV5800M
Encoder assoluto WV5800M

  • Interfaccia CANopen (DS406) o SAE J1939

  • Disponibile corpo resistente alla nebbia salina testato

  • Elevata compatibilità elettromagnetica (CEM)

Vai al prodotto
SIKO Global, Encoder assoluto WV58MR-Testprodukt
Encoder assoluto WV58MR-Testprodukt

  • Encoder assoluto ridondante di sicurezza Safety

  • Interfaccia CANopen Safety o CANopen ridondante

  • Impiegabile in applicazioni fino al Performance Level PLd

Vai al prodotto
SIKO Global, Encoder assoluto WV58MR
Encoder assoluto WV58MR

  • Encoder assoluto ridondante di sicurezza Safety

  • Interfaccia CANopen Safety o CANopen ridondante

  • Impiegabile in applicazioni fino al Performance Level PLd

Vai al prodotto

Volume di fornitura

  • WH5800M
  • Guida all’uso

Settori rilevanti per il prodotto

Escavatore giallo al lavoro
Macchine edili
Assi di legno in un'azienda di falegnameria
Lavorazione del legno
Vista posteriore di tre gru mobili gialle
Tecnologia delle gru e di sollevamento
Sistemi encoder SIKO per feedback del motore lineare o rotativo
Motor feedback
Sistemi di posizionamento SIKO per la tecnologia di confezionamento
Tecnologia degli imballaggi
Produzione elettronica altamente precisa grazie alle soluzioni degli encoder di SIKO
Tecnologia di assemblaggio e manipolazione

Lista dei desideri

Lista dei desideri

Contatto

Contatto

SIKO Products Inc., Sede centrale/Distribuzione Nord America

Avete domande sulla nostra azienda o sui nostri prodotti?

Saremo lieti di aiutarti.

sales.us(at)siko-global.com

+1 734 426-3476

Sede centrale

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Germania

Contatto
+49 7661 394-0
info(at)siko-global.com
Abbonarsi alla newsletter
Vieni a trovarci anche su

Facebook

Xing

Linkedin

Instagram

Youtube

X

  • Regolazione del formato
  • Automazione mobile
  • Tecnologia di azionamento e robotica
  • Indice prodotti
  • Sistemi di posizionamento
  • Sensori lineari
  • Sensori rotativi
  • Consulenza sui prodotti
  • Assistenza post-vendita
  • Riparazione e manutenzione
  • Corsi di formazione e workshop
  • Area download
  • Tutorial e video
  • Chi siamo
  • Sala stampa
  • Eventi
  • Contatto
  • Colophon
  • Tutela dei dati
  • Condizioni di vendita
  • Impostazioni dei cookie
© Copyright 2024 SIKO GmbH
