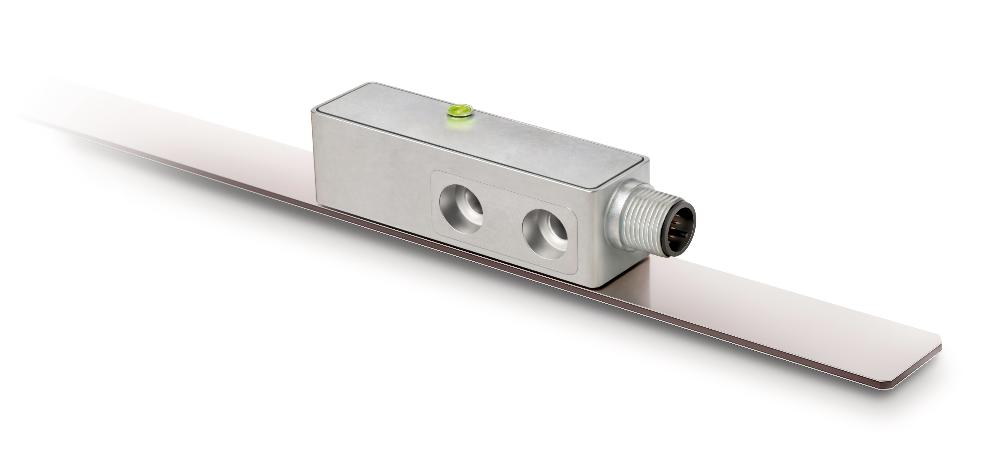

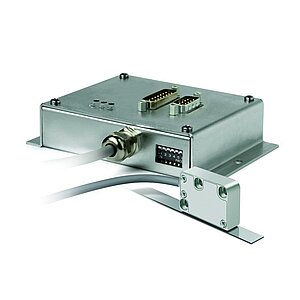

磁性传感器 MSA501
绝对值式，接口 SSI，CANopen，分辨率 1μm
- 最大分辨率为绝对值 5 μm， 增量式 1 μm
- 重复精度为 0.005 毫米
- SSI，RS485，CANopen 输出电路
- 可选择外加增量信号LD (SSI, RS485)
- 读取距离 ≤1.3 mm
- 最大测量长度为10240 mm
- 用于诊断的 LED 状态指示灯
- 工业 4.0 就绪
技术制图
技术数据
行进速度
|
行进速度/周速 Vmax [m/s] |
||||||||||
|
分辨率 [mm] |
0.001 |
4.00 |
1.60 |
0.80 |
0.32 |
0.20 |
0.10 |
0.05 |
0.03 |
0.01 |
|
0.005 |
20.00 |
8.00 |
4.00 |
1.60 |
1.00 |
0.50 |
0.25 |
0.13 |
0.06 |
|
|
0.010 |
25.00 |
16.00 |
8.00 |
3.20 |
2.00 |
1.00 |
0.50 |
0.25 |
0.13 |
|
|
脉冲间隔 [μs] |
0.20 |
0.50 |
1.00 |
2.50 |
4.00 |
8.00 |
16.00 |
32.00 |
66.00 |
|
|
计数频率[kHz] |
1250.00 |
500.00 |
250.00 |
100.00 |
62.50 |
31.25 |
15.63 |
7.81 |
3.79 |
|
|
3 |
1 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
更多信息
连接引脚分配类型
SSI、RS485，不带 LD
|
SSI |
RS485 |
PIN |
|
nc |
nc |
1 |
|
D+ |
DÜA |
2 |
|
D- |
DÜB |
3 |
|
T- |
nc |
4 |
|
+UB |
+UB |
5 |
|
nc |
nc |
6 |
|
nc |
nc |
7 |
|
nc |
nc |
8 |
|
nc |
nc |
9 |
|
config |
config |
10 |
|
T+ |
nc |
11 |
|
GND |
GND |
12 |
SSI、 RS485，带 LD
|
SSI |
RS485 |
PIN |
|
nc |
nc |
1 |
|
T+ |
DÜA |
2 |
|
D- |
DÜB |
3 |
|
T- |
nc |
4 |
|
+UB |
+UB |
5 |
|
/A |
/A |
6 |
|
A |
A |
7 |
|
/B |
/B |
8 |
|
B |
B |
9 |
|
config |
config |
10 |
|
T+ |
nc |
11 |
|
GND |
GND |
12 |
CANopen
|
信号符标 |
插脚 |
|
CAN_GND* |
1 |
|
+UB |
2 |
|
GND* |
3 |
|
CAN_H |
4 |
|
CAN_L |
5 |
工业 4.0
|
工艺数据 |
智能值 |
智能式功能 |
|
实际位置 |
-- |
可信度监控 |
|
速度 |
安装提示
|
A, 传感器/尺的读取间距 |
≤1.3 mm |
|
B, 横向偏移 |
±3 mm |
|
C, 同心度偏差 |
±1.5° |
|
D, 纵向斜度 |
±1° |
|
E, 横向斜度 |
±4° |

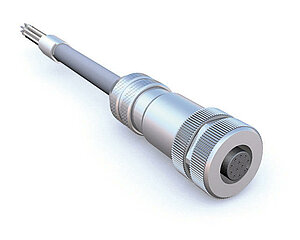

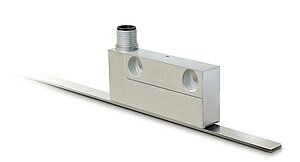

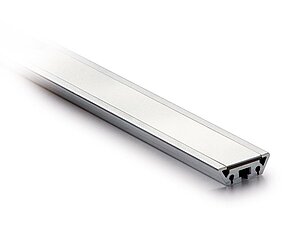

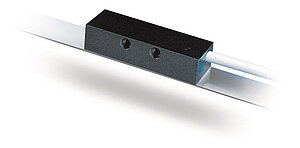

系统所属组件
订单代码
系统技术配置
特征
选择类型规格
内容补充
接口
RS485
绝对式分辨率
5
输出电路
O
增量式分辨率
1
脉冲间隔
0.2
附件
供货范围
- MSA501
- 紧固套件
- 安装指南
