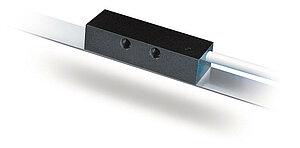

Sensor magnético MSA501
Interfaz SSI absoluto, CANopen, resolución 1 μm
- Resolución máx. 5 μm absoluta, 1 μm incremental
- Precisión de repetición 0,005 mm
- Conexión de salida SSI, RS485, CANopen
- Señales incrementales adicionales opcionales LD (SSI, RS485)
- Distancia de lectura ≤ 1,3 mm
- Longitud de medición máx. 10240 mm
- LEDs de estado para diagnóstico
- Industrie 4.0 ready
Dibujo técnico
Característica
Velocidad de desplazamiento
|
Velocidad de desplazamiento / periférica Vmax [m/s] |
||||||||||
|
Resolución [mm] |
0.001 |
4.00 |
1.60 |
0.80 |
0.32 |
0.20 |
0.10 |
0.05 |
0.03 |
0.01 |
|
0.005 |
20.00 |
8.00 |
4.00 |
1.60 |
1.00 |
0.50 |
0.25 |
0.13 |
0.06 |
|
|
0.010 |
25.00 |
16.00 |
8.00 |
3.20 |
2.00 |
1.00 |
0.50 |
0.25 |
0.13 |
|
|
Distancia entre impulsos [μs] |
0.20 |
0.50 |
1.00 |
2.50 |
4.00 |
8.00 |
16.00 |
32.00 |
66.00 |
|
|
Frecuencia de conteo [kHz] |
1250.00 |
500.00 |
250.00 |
100.00 |
62.50 |
31.25 |
15.63 |
7.81 |
3.79 |
|
|
3 |
1 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
Más informaciones
asignación de pines
SSI, RS485 sin LD
|
SSI |
RS485 |
PIN |
|
nc |
nc |
1 |
|
D+ |
DÜA |
2 |
|
D- |
DÜB |
3 |
|
T- |
nc |
4 |
|
+UB |
+UB |
5 |
|
nc |
nc |
6 |
|
nc |
nc |
7 |
|
nc |
nc |
8 |
|
nc |
nc |
9 |
|
config |
config |
10 |
|
T+ |
nc |
11 |
|
GND |
GND |
12 |
SSI, RS485 con LD
|
SSI |
RS485 |
PIN |
|
nc |
nc |
1 |
|
T+ |
DÜA |
2 |
|
D- |
DÜB |
3 |
|
T- |
nc |
4 |
|
+UB |
+UB |
5 |
|
/A |
/A |
6 |
|
A |
A |
7 |
|
/B |
/B |
8 |
|
B |
B |
9 |
|
config |
config |
10 |
|
T+ |
nc |
11 |
|
GND |
GND |
12 |
CANopen
|
Señal |
PIN |
|
CAN_GND* |
1 |
|
+UB |
2 |
|
GND* |
3 |
|
CAN_H |
4 |
|
CAN_L |
5 |
Industria 4.0
|
Datos del proceso |
Smart Value |
Smart Function |
|
Posición real |
-- |
Control de plausibilidad |
|
Velocidad |
Observación de montaje
|
A, Distancia de lectura sensor/cinta |
≤1.3 mm |
|
B, desplazamiento lateral |
±3 mm |
|
C, Error de alineación |
±1.5° |
|
D, Inclinación longitudinal |
±1° |
|
E, Inclinación lateral |
±4° |
Componente del sistema
Pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Interfaz
RS485
resolución absoluta
5
Conexión de salida
O
resolución incremental
1
Distancia entre impulsos
0.2
Accesorio
Productos equiparables
Volumen de suministro
- MSA501
- Set de fijación
- Instrucciones de montaje
