磁性传感器 MSA111C

绝对值式，高分辨率的位置采集
SIKO Global, 磁性传感器 MSA111C
SIKO Global, 磁性传感器 MSA111C
应用于动态过程的高分辨率的磁性绝对值传感器
  • 额外的用于高动态性控制的实时模拟信号输出，Sin/Cos 1 VSS (SSI/RS485)
  • 重复精度为 2 μm
  • 系统精度可达 10 μm
  • SSI，RS485，DRIVE-CLiQ 输出电路
  • 信号周期为 1 mm
  • 通过用于安全应用的SIL2 (DRIVE-CLiQ)认证
  • 工业 4.0 就绪
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Edward Stuart
Edward Stuart
Product Manager Business Unit MagLine
+1 734 426-3476 edward.stuart(at)siko-global.com
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 系统所属组件
  • 订单代码
  • 下载资料
  • 附件
  • 类似产品

技术制图

SIKO Global, 磁性传感器 MSA111C

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
外壳
 压铸锌
传感器/尺的读取距离
≤0.3  mm
(磁尺上无保护盖条)
特征
技术数据
内容补充
工作电压
 4.5 …  30 V DC
反极性保护 (RS485, SSI)
 10 …  30 V DC
反极性保护, SELV/PELV (DRIVE-CLiQ)
功率消耗
≤1.2  W
RS485, SSI
≤1.6  W
DRIVE-CLiQ
温度传感器输入
 外接传感器型号 KTY84
DRIVE-CLiQ (12针，插拔连接器)
SSI 时钟频率输入
≤750  kHz
注意: 最大时钟频率取决于电线长度
输出电压
 1  V
RS485, SSI
正弦/余弦输出周期长度
 1000  µm
RS485, SSI
接口
 SSI, RS485, DRIVE-CLiQ
实时性要求
 与速度成比例的信号输出
sin/cos 输出 (RS485, SSI)
周期循环时间
 25  µs
RS485, SSI
 30  µs
DRIVE-CLiQ
连接方式
 M12 插拔连接器 (A 编码)
12 针, 1 个插头 (RS485, SSI, DRIVE-CLiQ 带温度传感器输入)
 M12 插拔连接器 (A 编码)
8 针，1 个插头(DRIVE-CLiQ)
特征
技术数据
内容补充
针长
 1  mm
分辨率
 1  µm
系统精确度
±10  µm  在 TU = 20 °C 时
重复精度
≤2  µm
单向式
测量范围
≤4000  mm
行进速度
≤2  m/s
静态运行 (RS485, SSI)
≤10  m/s
动态运行 (Sin/Cos)
≤5  m/s
DRIVE-CLiQ
功能安全
 SIL 2 根据 EN 61508 标准
似 EN 61800-5-2 标准的类别 3，符合 EN ISO 13849-1: 2008 PL d (DRIVE-CliQ) 标准
故障率
 413  年份(s)
在 40 °C (MTTFd) 时，DRIVE-CLiQ
3.82 x 10-9 /h
在 40 °C (PFH), DRIVE-CLiQ
故障检测
 92.2  %  在 40 °C（直流电压差）时
DRIVE-CLiQ
安全位置
 6  mm
DRIVE-CLiQ
特征
技术数据
内容补充
环境温度
-30 …  85 °C
RS485, SSI
-30 …  80 °C
DRIVE-CLiQ
储存温度
-40 …  85 °C
热膨胀系数
 (11 ±1) x 10-6/K
相对湿度
 100  %
允许凝露
EMV
 按照 EN 61000-6-2 标准
抗干扰性 / 影响度
 按照 EN 61000-6-4 标准
干扰发射 / 放射量
防护等级
 IP67
符合 EN 60529 标准，安装了配套连接器
耐冲击性
500 m/s2, 11 ms
按照 EN 60068-2-27 标准
耐振动性
<100 m/s2, 5 … 150 Hz
按照 EN 60068-2-6 标准

更多信息

连接引脚分配类型

RS485, SSI

RS485
 SSI
 PIN
adjust
 adjust
 1
D+
 D+
 2
D-
 D-
 3
nc
 T-
 4
+UB
 +UB
 5
/sin
 /sin
 6
sin
 sin
 7
/cos
 /cos
 8
cos
 cos
 9
config
 config
 10
nc
 T+
 11
0V
 0V
 12

DRIVE-CLiQ 带温度传感器输入*

信号符标
 Pin
+24 V
 1
T
 2
GND
 3
TXN
 4
TXP
 5
NC
 6
RXN
 7
RXP
 8
DÜA
 9
T
 10
nc
 11
DÜB
 12
* 仅适配连接了温度传感器的宗合使用

DRIVE-CLiQ 无温度传感器输入

信号符标
 PIN
+24 V
 1
DÜA
 2
RXP
 3
RXN
 4
GND
 5
TXN
 6
TXP
 7
DÜB
 8

工业 4.0

在大多数情况下，与磁性编码器的数据交换仅限于工艺过程数据的交换。 除了工艺过程数据，智能式驱动器还提供附加信息，其可用于评估从状态监控„Condition Monitoring“至预测性维护„Predictive Maintenance“等功能作用：
工艺数据
 智能值
 智能式功能
实际位置
 温度
 可信度监控

安装提示

在安装传感器和磁尺的时候请注意系统部件彼此之间的正确方向。尺子和传感器上的箭头方向必须在安装时一致。
A, 传感器/尺的读取间距
 ≤0.3 mm
B, 横向偏移
 +0.4 mm, -0.2 mm
C, 同心度偏差
 <±1°
D, 纵向斜度
 传感器与磁尺之间的最大读值距离 A 不允许在任何位置超过
E, 横向斜度
 传感器与磁尺之间的最大读值距离 A 不允许在任何位置超过
象征性传感器显示方式

系统所属组件

SIKO Global, 固定套件 ZB3053
固定套件 ZB3053
SIKO Global, 磁性传感器 MSA111C
磁性传感器 MSA111C
SIKO Global, 磁尺 MBA111
磁尺 MBA111

订单代码

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

接口

SSI

SSI

SSI

RS422

DQ

DRIVE-CLiQ

RS485

SIKONETZ3

温度传感器

K

K

K

无

E

用于外接KTY温度感应器

只在 DQ 接口情况下

插头方向位置

H

H

H

横向的

V

垂直的

软件

S

S

S

标准的

在SSI, RS485, DQ无 SIL2
SW1

SIL2 一致

只限于 DQ, SIL2 只保证与固定套件 ZB3053 相符合，必须一起预订。

您专人的订货代码

MSA111C - SSI - K - H - S
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

快速参考指南

PDF

DE | EN

3D-CAD 模型

链接或 URL

CAD-Modell

欧盟符合性声明

PDF

DE | EN

安装指南

PDF

DE | EN
DE | EN

软件 RS485

PDF

DE | EN

软件 SSI

PDF

DE | EN

SW01

PDF

DE | EN

认证

DRIVE-CLIQ标准

PDF

EN

带有外部温度传感器输入的DRIVE-CLIQ

PDF

EN

Functional Safety

PDF

DE | EN

附件

SIKO Global, 概览 配套插头
概览 配套插头

  • 配套插头，直头

  • 配套插头，弯头式

  • D-SUB 插头

前往有关产品

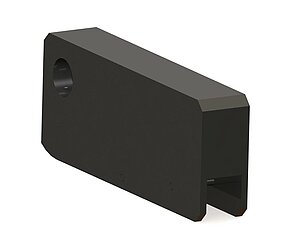

SIKO Global, 安装工具 ZB3055
安装工具 ZB3055

  • 用于绝对式磁尺 MBA111, MBA213 的安装用辅助器械

  • 磁尺的简便安装

  • 设计结构适配 MSA111C、MSA213K 型传感器

前往有关产品

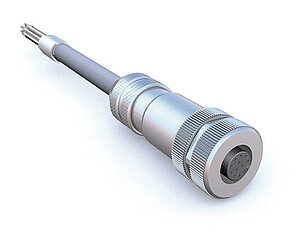

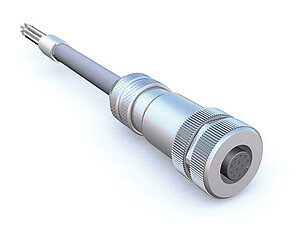

SIKO Global, 延长线 KV12S2
延长线 KV12S2

  • 预装配电缆接头

  • 电缆长度可达 20 米

前往有关产品
更多附件
订货代码
配套插头, 8 针, 插口
83525
配套插头, 12 针, 插口
85277
配套插头, 12 针，弯角插口
85278
配套插头, 8 针，弯角插口
87599

类似产品

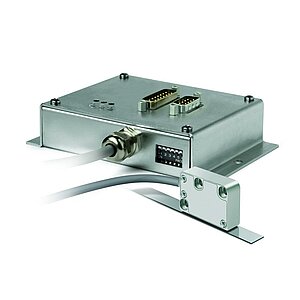

SIKO Global, 评估电子设备 ASA110H
评估电子设备 ASA110H

  • 最大分辨率为 0.2 μm （LD）

  • 重复精度为 ±5 μm

  • SSI 或 RS485 接口

前往有关产品

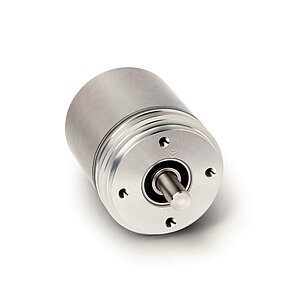

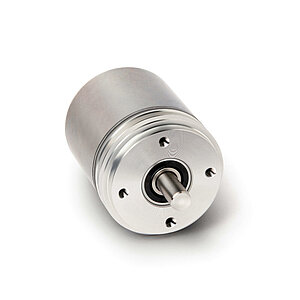

SIKO Global, 绝对值式编码器 WV36M/SSI
绝对值式编码器 WV36M/SSI

  • 紧密型结构(直径为 36.5 毫米)

  • 界面接口方式 SSI

  • 防护等级为IP65

前往有关产品

供货范围

  • MSA111C
  • 安装指南
  • 距离规范

SIKO 产品应用实例报告

Schunk 公司的机器

磁性传感器确保分板机的安全保险功能

新的机械制造标准指令 2006/42/EG 已经生效很长时间，因此，在机械制造工程中实现相关安全功能变得越来越重要。 确保整个机械或生产线的安全功能之所以至关重要，一方面是为了确保操作人员的安全，另一方面是为了保护机器本身的完好无损性。 如果机械的每个部件已经通过各自安全认证，并且不再需要在整体安全评估工作中再次得到考虑，其会显著简化整体机械的安全检测的证明过程，正是这种情况实现 于 Schunk Electronic Solutions 公司的电路板制造用分板机中，其使用了 SIKO GmbH 公司的带 DRIVE-CLiQ 接口的通过 SIL2 标准认证的 MSA111C 磁性传感器。

了解更多
生产过程中的移液机

Hamilton 公司采用 SIKO 磁性检测技术用于其 Liquid-Handling-System液体处理系统

自动化液体处理系统已成为实验室中不可缺少的工艺，由此您可以更快捷、更精确地对数千种物质进行测试和分析，最重要的是，通过其工艺可达到的可重复再现性也更高。为了节省时间和提高工艺可靠性，Hamilton 公司为其 VANTAGE 液体处理系统配备了 SIKO 的磁性检测技术，传感器头和磁尺经过方位调整，达到可以精确确定移液头在三个空间维度上的位置，并且非常适合配入系统的给定空间。要求达到 20 μm 的系统初始精度，可以说是非常高的。

了解更多

与产品相关的行业

SIKO编码器系统用于线性或旋转电机反馈
电机反馈技术
