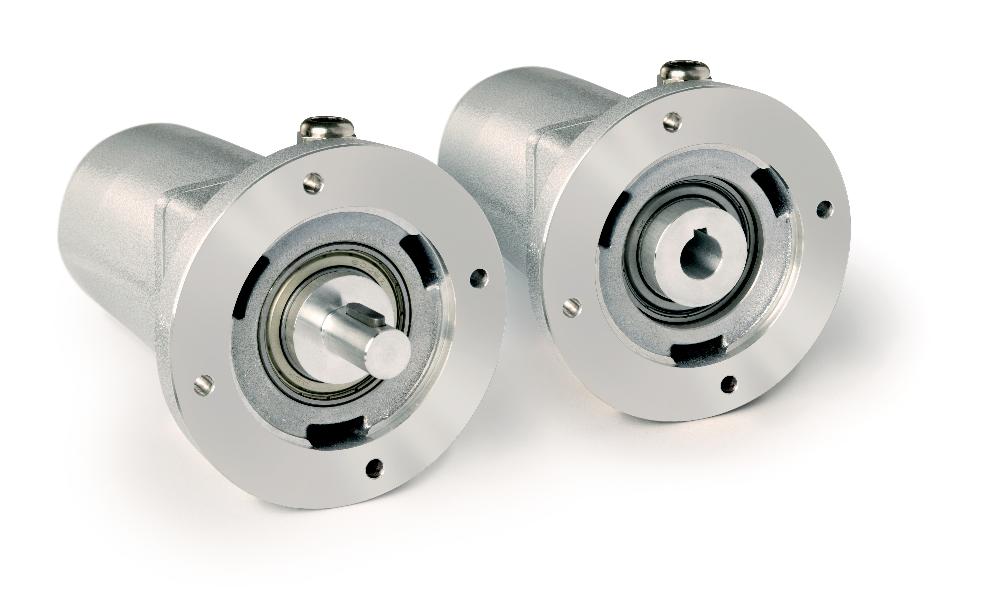

齿轮电位计 GP04/1

带实心轴或者盲孔空心轴
SIKO Global, 齿轮电位计 GP04/1
SIKO Global, 齿轮电位计 GP04/1
  • 极强的抗外部干扰能力
  • 实心轴或盲孔空心轴最大直径为 20 毫米
  • 通过广泛的齿轮传动形式，达到各种不同的测量方式。
  • 内置滑动离合器用于保护电位计
  • 电位器，电流或电压输出
  • 防护等级为IP65
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 订单代码
  • 下载资料
  • 类似产品

技术制图

SIKO Global, 齿轮电位计 GP04/1

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
轴
 铝
IP52
 钢材发蓝处理
IP65
外壳
 铝
传动比
 0.2 …  256
转速
≤500  min-1
根据传动比
轴负载
≤1000  N
径向
≤1700  N
轴方向
电位计寿命
1 x 106 转数量

Geber Potentiometer Typ 01, 1 Wendel

特征
技术数据
内容补充
负荷能力
 1  W  在 70 °C 时
≤30 V
电阻
 5  kΩ , 10  kΩ
电阻公差
±10  %
标准终端电阻
 0.5  %
线性公差
±1  %
结构类型
 混合动力

Geber Potentiometer Typ 02, 10 Wendel

特征
技术数据
内容补充
负荷能力
 2  W  在 70 °C 时
≤30 V
电阻
 1  kΩ , 5 , 10  kΩ
电阻公差
±5  %
标准终端电阻
 0.5  %
线性公差
±0.25  %
结构类型
 金属线

Geber Potentiometer Typ 03, 10 Wendel

特征
技术数据
内容补充
负荷能力
 2  W  在 70 °C 时
≤30 V
电阻
 1  kΩ , 5 , 10  kΩ
电阻公差
±5  %
标准终端电阻
 0.5  %
线性公差
±0.25  %
结构类型
 混合动力

Messwandler, Stromausgang

特征
技术数据
内容补充
工作电压
24 V DC ±20 %
输出电流
 4 …  20 mA  当负载 ≤500 Ω 时

Messwandler, Spannungsausgang

特征
技术数据
内容补充
工作电压
24 V DC ±20 %
输出电压
 0 …  10 V
特征
技术数据
内容补充
测量范围
340° ±5°  (机械连续)
电位计型号 01
3600° +10°
电位计型号 02, 03
特征
技术数据
内容补充
环境温度
-20 …  80 °C
相对湿度
不允许凝露
EMV
 按照 EN 61000-6-2 标准
抗干扰性 / 影响度
 按照 EN 61000-6-4 标准
干扰发射 / 放射量
防护等级
 IP52, IP65
按照 EN 60529 标准

更多信息

连接引脚分配类型

无测量转换器

信号符标
 端子
Po
 1
Pe
 2
S
 3

测量用变换器 MWI

信号符标
 端子
I+
 1
I-
 2
nc
 3

测量变换器 MWU

信号符标
 端子
+24 V DC
 1
GND
 2
Uout
 3

订单代码

比率计算方法

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

传动比

0,1

0.1

0.1
0.166
0.25
0.333
0.5
1
2
3
4
5
6
10
12
15
20
24
30
40
55
0

其他可咨询

传动轴

H/20

H/20

H/20

空心轴， 直径20 mm

H/16

空心轴， 直径16 mm

V/20

实心轴，直径20 mm

V/16

实心轴，直径16 mm

电位器类型

01

01

01

1圈，混合型

只在模拟输出为 P05 或者 P10 条件下
02

10圈，线绕型

03

10圈，混合型

模拟输出

MWI

MWI

MWI

测量变流器 4 … 20 mA

MWU

测量变压器 0 … 10 V

P01

电位计 1 千欧姆

P05

电位器 5 kΩ

P10

电位计 10 kΩ

旋转方向

<leer>

<leer>

<leer>

无需指定

只在模拟输出为 P01, P05 或者 P10 条件下
e

逆时针方向递增值

只在模拟输出为 MWI 或者 MWU 条件下
i

顺时针方向递增值

只在模拟输出为 MWI 或者 MWU 条件下

防护等级

52

52

52

IP52

65

IP65

您专人的订货代码

GP04/1 - 0.1 - H/20 - 01 - MWI - <leer> - 52
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR
DE
EN
IT
ES
ZH
FR

安装指南

PDF

DE | EN

符合 UKCA 规定声明

PDF

EN

欧盟符合性声明

PDF

DE | EN

类似产品

SIKO Global, 齿轮电位计 GP44
齿轮电位计 GP44

  • 极强的抗外部干扰能力

  • 实心轴或盲孔空心轴最大直径为 20 毫米

  • 通过广泛的齿轮传动形式，达到各种不同的测量方式。

前往有关产品

供货范围

  • GP04/1
  • 安装指南

与产品相关的行业

黄色挖掘机在工作
土建机械
木板在木工公司
木材加工技术
三台黄色移动起重机的后视图
起重机和起重技术
SIKO编码器系统用于线性或旋转电机反馈
电机反馈技术
SIKO包装技术定位系统
包装技术领域
由SIKO的编码器解决方案实现高精度电子制造。
装配和移物技术

注释表格

注释表格
