Potenziometro con riduttore GP04/1

Con albero sporgente o albero cavo con foro cieco
SIKO Global, Potenziometro con riduttore GP04/1
SIKO Global, Potenziometro con riduttore GP04/1
  • Estremamente robusto contro gli agenti esterni
  • Albero pieno o albero cavo cieco con Ø max 20 mm
  • Adattamento a differenti percorsi di misura grazie ad ampio spettro di riduzioni
  • Con giunto a frizione montato per la protezione del potenziometro
  • Uscita potenziometro, corrente o tensione
  • Grado di protezione IP65
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
Aggiungi alla lista dei desideri
  • Disegno tecnico
  • Dati tecnici
  • Ulteriori informazioni
  • Ordine
  • Download
  • Prodotti simili

Disegno tecnico

SIKO Global, Potenziometro con riduttore GP04/1

Dati tecnici

Dati meccanici
Dati elettrici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
albero
 alluminio
IP52
 acciaio brunito
IP65
Corpo
 alluminio
Trasmissione
 0.2 …  256
N. di giri
≤500  min-1
a seconda della trasmissione
Carico gravante sull'albero
≤1000  N
radiale
≤1700  N
assiale
Durata potenziometro
1 x 106 giro (giri)

Geber Potentiometer Typ 01, 1 Wendel

Caratteristica
Dati tecnici
Integrazione
Capacità di carico
 1  W  a 70 °C
≤30 V
resistenza
 5  kΩ , 10  kΩ
Tolleranza della resistenza
±10  %
Resistenza di terminazione standard
 0.5  %
Tolleranza di linearità
±1  %
Modello
 ibrido

Geber Potentiometer Typ 02, 10 Wendel

Caratteristica
Dati tecnici
Integrazione
Capacità di carico
 2  W  a 70 °C
≤30 V
resistenza
 1  kΩ , 5 , 10  kΩ
Tolleranza della resistenza
±5  %
Resistenza di terminazione standard
 0.5  %
Tolleranza di linearità
±0.25  %
Modello
 filo metallico

Geber Potentiometer Typ 03, 10 Wendel

Caratteristica
Dati tecnici
Integrazione
Capacità di carico
 2  W  a 70 °C
≤30 V
resistenza
 1  kΩ , 5 , 10  kΩ
Tolleranza della resistenza
±5  %
Resistenza di terminazione standard
 0.5  %
Tolleranza di linearità
±0.25  %
Modello
 ibrido

Messwandler, Stromausgang

Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
24 V DC ±20 %
Corrente di uscita
 4 …  20 mA  con resistenza di carico ≤500 Ω

Messwandler, Spannungsausgang

Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
24 V DC ±20 %
Tensione di uscita
 0 …  10 V
Caratteristica
Dati tecnici
Integrazione
Range di misura
340° ±5°  (senza fermo meccanico)
potenziometro tipo 01
3600° +10°
potenziometro tipo 02, 03
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
-20 …  80 °C
Umidità relativa dell'aria
condensazione non ammessa
CEM
 EN 61000-6-2
immunità / immissione
 EN 61000-6-4
emissione elettromagnetica / emissione
Grado di protezione
 IP52, IP65
EN 60529

Ulteriori informazioni

piedinatura

senza convertitore di misura

Segnale
 Morsetto
Po
 1
Pe
 2
S
 3

Convertitore di misura MWI

Segnale
 Morsetto
I+
 1
I-
 2
nc
 3

Convertitore di misura MWU

Segnale
 Morsetto
+24 V DC
 1
GND
 2
Uout
 3

Ordine

Calcolo della trasmissione

Configurazione prodotto

Caratteristica

Scegli specifiche

Integrazione

Scegli specifica

Trasmissione

0,1

0.1

0.1
0.166
0.25
0.333
0.5
1
2
3
4
5
6
10
12
15
20
24
30
40
55
0

altri su richiesta

albero di trasmissione

H/20

H/20

H/20

albero cavo ø20 mm

H/16

albero cavo ø16 mm

V/20

Albero pieno ø20 mm

V/16

albero pieno ø16 mm

potenziometro tipo

01

01

01

a 1 giro, ibrido

solo con uscita analogica P05 o P10
02

a 10 giri, filo

03

a 10 giri, ibrido

uscita analogica

MWI

MWI

MWI

convertitore di misura 4 … 20 mA

MWU

convertitore di misura 0 … 10 V

P01

potenziometro 1 kΩ

P05

Potenziometro 5 kΩ

P10

potenziometro 10 kΩ

Senso di rotazione

<leer>

<leer>

<leer>

non serve alcuna indicazione

solo con uscita analogica P01, P05 o P10
e

valori crescenti in senso antiorario

solo con uscita analogica MWI o MWU
i

valori crescenti in senso orario

solo con uscita analogica MWI o MWU

Grado di protezione

52

52

52

IP52

65

IP65

Il tuo codice ordine

GP04/1 - 0.1 - H/20 - 01 - MWI - <leer> - 52
Vuoi richiedere un preventivo non vincolante?
Quantità:

Download

Scheda tecnica

PDF

DE
EN
IT
ES
ZH
FR
DE
EN
IT
ES
ZH
FR

Istruzioni per il montaggio

PDF

DE | EN

Dichiarazioni di conformità UKCA

PDF

EN

Dichiarazioni CE di conformità

PDF

DE | EN

Prodotti simili

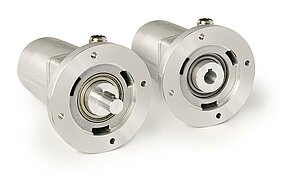

SIKO Global, Potenziometro con riduttore GP44
Potenziometro con riduttore GP44

  • Estremamente robusto contro gli agenti esterni

  • Albero pieno o albero cavo cieco con Ø max 20 mm

  • Adattamento a differenti percorsi di misura grazie ad ampio spettro di riduzioni

Vai al prodotto

Volume di fornitura

  • GP04/1
  • Istruzioni per il montaggio
