齿轮电位计 GP44

带实心轴或者盲孔空心轴
SIKO Global, 齿轮电位计 GP44
SIKO Global, 齿轮电位计 GP44
  • 极强的抗外部干扰能力
  • 实心轴或盲孔空心轴最大直径为 20 毫米
  • 通过广泛的齿轮传动形式，达到各种不同的测量方式。
  • 内置滑动离合器用于保护电位计
  • 电位计或电流输出
  • 防护等级为IP65
  • 多达 3 个凸轮开关输出可调性
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 订单代码
  • 下载资料
  • 类似产品

技术制图

SIKO Global, 齿轮电位计 GP44

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
轴
 铝
外壳
 铝
传动比
 0.2 …  512
转速
≤500  min-1
根据传动比
轴负载
≤1000  N
径向, V实心轴
≤1700  N
轴方向
电位计寿命
1 x 106 转数量

Geber Potentiometer Typ 02, 10 Wendel

特征
技术数据
内容补充
负荷能力
 2  W  在 70 °C 时
≤30 V
电阻
 1  kΩ , 5 , 10  kΩ
电阻公差
±5  %
标准终端电阻
 0.2  %
线性公差
±0.25  %
结构类型
 金属线

Geber Potentiometer Typ 03, 10 Wendel

特征
技术数据
内容补充
负荷能力
 2  W  在 70 °C 时
≤30 V
电阻
 1  kΩ , 5 , 10  kΩ
电阻公差
±5  %
标准终端电阻
 0.2  %
线性公差
±0.25  %
结构类型
 混合动力

Geber Potentiometer Typ 03/0.1, 10 Wendel

特征
技术数据
内容补充
负荷能力
 2  W  在 70 °C 时
≤30 V
电阻
 5  kΩ , 10  kΩ
电阻公差
±5  %
标准终端电阻
 0.2  %
线性公差
±0.1  %
结构类型
 混合动力

Messwandler, Stromausgang

特征
技术数据
内容补充
工作电压
24 V DC ±20 %
输出电流
 4 …  20 mA  当负载 ≤500 Ω 时

凸轮开关的负载能力

特征
技术数据
内容补充
测量范围
340° ±5°  (机械连续)
电位计型号 01
3600° +10°
电位计型号 02, 03, 03/0.1
特征
技术数据
内容补充
环境温度
-20 …  80 °C
相对湿度
不允许凝露
EMV
 按照 EN 61000-6-2 标准
抗干扰性 / 影响度
 按照 EN 61000-6-4 标准
干扰发射 / 放射量
防护等级
 IP52
按照 EN 60529 标准

更多信息

连接引脚分配类型

电位计输出口 P01, P05, P10

信号符标
 端子
Po
 11
Pe
 13
S
 12

测量转换器 MMW

信号符标
 端子
I+
 12
I-
 11
nc
 13

凸轮开关

分布
 凸轮开关 A 端子号码
 凸轮开关 B 端子
 凸轮开关 C 端子
3
 4
 7
2
 5
 8
1
 6
 9

订单代码

比率计算方法

订购凸轮开关

数字 1
 "数字 2 "
 数字 3
 订货数据
凸轮形状 2
 2
凸轮形状 1
 凸轮形状 3
 13
凸轮形状 1
 凸轮形状 2
 凸轮形状 3
 123
订购单作为示例，特征标识为 G

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

传动比

0,1/10

0.1/10

0.1/10
0.1666/10
0.2/10
0.25/10
0.333/10
0.5/10
0.5/2.5
1
2
2.14
2.500
3
4
5
6
7
10
12
14
15
20
24
25
30
33
35
40
48
55
64
70
80
101.5
121
150
256
463.830
512
0

其他可咨询

传动轴

H/20

H/20

H/20

空心轴， 直径20 mm

H/16

空心轴， 直径16 mm

V/20

实心轴，直径20 mm

V/16

实心轴，直径16 mm

电位器类型

01

01

01

1圈，混合型

02

10圈，线绕型

03

10圈，混合型

03/0,1

10圈，混合型，线性度公差 ±0.1 %

电阻

1

1

1

电位计 1 千欧姆

5

电位器 5 kΩ

10

电位计 10 kΩ

检测转换器

MMW

MMW

MMW

测量变流器 4 … 20 mA

只在电阻10 和电位计型号 02 或者 03 情况下
OMW

无

旋转方向

<leer>

<leer>

<leer>

无需指定

只在测量转换器 OMW 条件下
e

逆时针方向递增值

只在测量转换器 MMW 条件下
i

顺时针方向递增值

只在测量转换器 MMW 条件下

凸轮开关形状

1

1

1
2
3
11
12
13
22
23
33
111
112
113
122
123
221
222
223
233
331
333
0

其他可咨询

开关电压

1

1

1

耐电压超过 48 V

2

耐压可达 48 V

您专人的订货代码

GP44 - 0.1/10 - H/20 - 01 - 1 - MMW - <leer> - 1 - 1
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

安装指南

PDF

DE | EN

符合 UKCA 规定声明

PDF

EN

欧盟符合性声明

PDF

DE | EN

类似产品

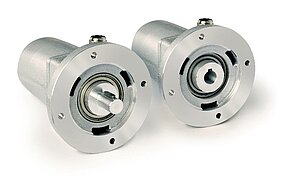

SIKO Global, 齿轮电位计 GP04/1
齿轮电位计 GP04/1

  • 极强的抗外部干扰能力

  • 实心轴或盲孔空心轴最大直径为 20 毫米

  • 通过广泛的齿轮传动形式，达到各种不同的测量方式。

前往有关产品

供货范围

  • GP44
  • 安装指南
