Seilzuggeber SGH10L

Seilzuggeber SGH10L

Positionssensor für Hydraulikzylinder zum seitlichen Anbau
SIKO Global, Seilzuggeber SGH10L
SIKO Global, Seilzuggeber SGH10L
Der SGH10 Seilzuggeber misst den direkten Zylinderhub absolut im Hydraulikzylinder. Durch das neue Messsystem entfällt eine kostenintensive Bohrung des Kolbens. Somit sinken die Integrationskosten im Vergleich zu anderen Messsystemen und eine mögliche Schwächung des Kolbens wird effektiv vermieden. Der Clou des SGH10L: Durch den einzigartigen seitlichen Einbau kann der SGH10L auch in  nahezu unlösbaren Applikationen zum Einsatz kommen. Ob bei Applikationen bei denen keinerlei Hubverlust akzeptiert werden kann, extrem kleinen Kolbendurchmessern oder bei Zylindern mit mechanischer Endlagendämpfung.
  • Messbereich 0 … 1000 mm (39.37 Inch)
  • nahezu kein Hubverlust durch seitlichen Einbau
  • absolutes Messsystem
  • Schnittstelle CANopen, analog: Strom und Spannung
  • Betriebsspannung 9 … 32 VDC
  • druckfest bis 350 bar, Druckspitzen bis 450 bar
  • hohe Flexibilität, dank Teach-In auf jede Messlänge
  • hohe EMV-Verträglichkeit
  • hohe Schock- und Vibrationsfestigkeit
  • mit PURE.MOBILE Technologie
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Konner Fierek
Konner Fierek
Key Account Manager Mobile Automation
+1 734 426-3476 konner.fierek(at)siko-global.com
Expertenvideo ansehen
Auf die Merkliste
  • Technische Zeichnung
  • Technische Daten
  • Bestellung
  • Downloads
  • Zubehör
  • Vergleichbare Produkte

Technische Zeichnung

SIKO Global, Seilzuggeber SGH10L

Technische Daten

Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gehäuse
Edelstahl rostfrei
Gehäuse V4A, 1.4404 nicht beschichtet
Stahl
Gehäuse St, 1.7225 nicht beschichtet
Dichtung
HNBR
Sensor
Viton
Einschraubstutzen Gehäuse V4A
NBR
Einschraubstutzen Gehäuse St
Seiltyp
ø0.45 mm
Edelstahl rostfrei
Auszugskraft
≥2 N
Beschleunigung
≤10 m/s²
Gewicht
~2.1 kg
Gehäuse V4A ohne Distanzrohr
~2 kg
Gehäuse St ohne Distanzrohr

Schnittstelle analog

Merkmal
Technische Daten
Ergänzung
Betriebsspannung
9 … 32 V DC
bei Ausgang 0 … 5 V, 0.5 … 4.5 V,0.25 … 4.75 V, 1.0 … 4.9 V, verpolsicher
12 … 32 V DC
bei Ausgang 0 … 10 V, verpolsicher
12 … 32 V DC
bei Ausgang 0 … 20 mA, 4 … 20 mA, aber UB > UBürde +2.0 V, verpolsicher
Stromaufnahme
<32 mA
ohne Last
Leistungsaufnahme
<0.5 W
ohne Last
Eingänge digital
2
Limit Eingänge
Eingangssignalpegel high
>8.4 V
Eingangssignalpegel low
<2.8 V
Ausgangsspannung
… 10 V
Laststrom <1 mA
… 5 V
Laststrom <1 mA
0.5 … 4.5 V
Laststrom <1 mA
0.25 … 4.75 V
Laststrom <1 mA
1 … 4.9 V
Laststrom <1 mA
Ausgangsstrom
… 20 mA
Bürde ≤500 Ω
4 … 20 mA
Bürde ≤500 Ω
Linearitätstoleranz
±0.25 %
1000 mm Messlänge, ±0.5 % Ausgangswertebereich  ≤15 mV
±0.5 %
500 mm Messlänge
Einschwingzeit
<150 ms
Anschlussart
1x M12-Steckverbinder (A-kodiert)
5-polig, 1x Stift

Schnittstelle CANopen

Merkmal
Technische Daten
Ergänzung
Betriebsspannung
10 … 30 V DC
verpolsicher
Leistungsaufnahme
<0.8 W
Parameterspeicher
105 Zyklen
gilt auch für Kalibriervorgänge
Linearitätstoleranz
±0.25 %
1000 mm Messlänge
±0.5 %
500 mm Messlänge
Schnittstelle
gemäß ISO 11898, nicht getrennt
CANopen, CiA 301, CiA 305, CiA 406
Adresse
1 … 127
Node-ID, per SDO oder Layer Setting Service (LSS)
Baudrate
≤1 Mbit/s
Zykluszeit
1.5 ms typisch
Einschwingzeit
<150 ms
Anschlussart
1x M12-Steckverbinder (A-kodiert)
5-polig, 1x Stift
Merkmal
Technische Daten
Ergänzung
Abtastung
magnetisch
Auflösung
12 bit
Analogausgang
Wiederholgenauigkeit
±0.15 mm
Messbereich
500 mm
Messbereich flexibel nutzbar zwischen 0 … 500 mm
1000 mm
Messbereich flexibel nutzbar zwischen 0 … 1000 mm
Verfahrgeschwindigkeit
≤1 m/s
Ausfallrate
235.6 Jahr(e)
Analogausgang, bei 60 °C (MTBF),EN/IEC 61709 (SN 29500)
253.3 Jahr(e)
CANopen, bei 60 °C (MTBF),EN/IEC 61709 (SN 29500)
Zulassung
E1 konform
UN ECE R10 Genehmigungs-Nr.: E1 10 R - 05 8507
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-40 … 105 °C
Elektronik
-30 … 105 °C
Mechanik
Lagertemperatur
-40 … 85 °C
relative Luftfeuchtigkeit
100 %
Betauung im verbautem und gestecktem Zustand zulässig
Betriebsdruck
<350 bar
Pn angelehnt an ISO 19879
Überlastdruck
<450 bar
Pmax angelehnt an ISO 19879
Prüfdruck
650 bar
Pstatisch angelehnt an ISO 19879
EMV
EN 61326-3.1
Immunitätsanforderung Industrie, Emissionsgrenzwert Klasse B
ISO 11452-1, -2, -3, -4, -5
Störeinstrahlung EUB
ISO 7637-1, -2
Transiente Impulse
ISO 10605
Elektrostatische Entladung (E.S.D)
Schutzart
IP6K9K
ISO 20653 verbaut mit geeignetem Gegenstecker
Schockfestigkeit
1000 m/s2, 11 ms
EN 60068-2-27, zusätzliche Abstützung wird empfohlen
Vibrationsfestigkeit
70 m/s2, 10 … 2 kHz
EN 60068-2-64, bei >150 Hz wird zusätzliche Abstützung empfohlen

Bestellung

Konfigurator

Merkmal

Spezifikationen auswählen

Ergänzung

Wählen Sie Ihre Spezifikationen:

Messbereich

500

500

500
in mm
1000

Einbautiefe

30

30

30
in mm
36
110
140
320

Schnittstelle

0/5V

0/5V

0/5V

0 … 5 V

Spannungsausgang
0/10V

0 … 10 V

Spannungsausgang
0,25/4,75V

0.25 … 4.75 V

Spannungsausgang
0,5/4,5V

0.5 … 4.5 V

Spannungsausgang
1,0/4,9V

1.0 … 4.9 V

Spannungsausgang
0/20mA

0 … 20 mA

Stromausgang
4/20mA

4 … 20 mA

Stromausgang
CAN

CANopen

Gehäuse

St

St

St

Stahl

V4A

Edelstahl rostfrei

Ihr Bestellschlüssel

SGH10L - 500 - 30 - GW6 - 0/5V - St - DS - S
Möchten Sie ein unverbindliches Angebot anfragen?
Menge:

Downloads

Datenblatt

PDF

DE
EN
IT
ES
ZH
FR

Kurzanleitung

PDF

DE | EN

Handbuch

CANopen

PDF

DE
EN

3D-CAD Modell

Link/URL

CAD-Modell

EU-Konformitätserklärungen

PDF

DE | EN

Montageanleitung

PDF

DE | EN

Setup-Package

ZIP

Download

Zertifikat

E1

PDF

DE | EN

UKCA-Konformitätserklärungen

PDF

EN

Zubehör

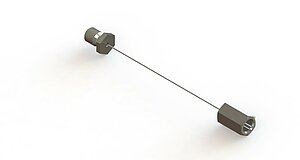

SIKO Global, Seilverlängerung SVH
Seilverlängerung SVH

  • für Seilzuggeber der Baureihe SGH

  • zur Verlängerung des Messseils bzw. des Abstands zum Messobjekt (der Messweg wird nicht verlängert)

  • einfache Montage

Zum Produkt

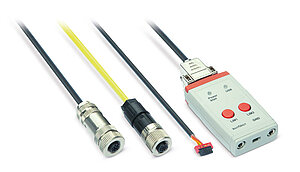

SIKO Global, Programmiertool ProTool SGH
Programmiertool ProTool SGH

  • Programmiertool für Analog-Sensoren der SGH Baureihe

  • freie Programmierung des Messbereichs sowie des Analog-Interface

  • Windows-kompatibel - Plug & Play

Zum Produkt
SIKO Global, Seilwirbel ZB4009
Seilwirbel ZB4009

  • zum Ausgleich der Drehbewegung des Kolbenkopf in Kolbenspeichern oder Hydraulikzylindern

  • geeignet für Drehzahl- und Positionserfassung

  • für Seilzuggeber der Baureihe SGH

Zum Produkt

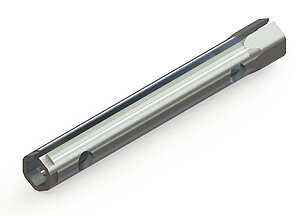

SIKO Global, Steckschlüssel ZB4008
Steckschlüssel ZB4008

  • zur einfachen Montage der M6 Befestigungsschraube von Seilzuggebern der Baureihe SGH

  • geschlitzte Seite verhindert Beschädigungen des Seils bei der Montage

Zum Produkt

Vergleichbare Produkte

SIKO Global, Seilzuggeber SGH10
Seilzuggeber SGH10

  • Messbereich 0 … 1000 mm (39.37 Inch)

  • absolutes Messsystem

  • Schnittstelle CANopen, analog: Strom und Spannung

Zum Produkt
SIKO Global, Seilzuggeber SGH25
Seilzuggeber SGH25

  • Messbereich 0 … 2500 mm (98.42 Inch)

  • absolutes Messsystem

  • druckfest bis 350 bar, Druckspitzen bis 450 bar

Zum Produkt
SIKO Global, Seilzuggeber SGH50
Seilzuggeber SGH50

  • Messbereich 0 … 5000 mm (196.85 Inch)

  • absolutes Messsystem

  • druckfest bis 350 bar, Druckspitzen bis 450 bar

Zum Produkt

Lieferumfang

  • SGH10L
  • Kurzanleitung

Für das Produkt relevante Branchen

Hydraulikzylinder an gelber Baumaschine
Mobilhydraulik

Merkliste

Merkliste

Kontakt

Kontakt

SIKO Products Inc., Zentrale/Vertrieb Nordamerika

Haben Sie Fragen zu unserem Unternehmen oder unseren Produkten?

Gerne helfen wir Ihnen weiter.

sales.us(at)siko-global.com

+1 734 426-3476

Hauptsitz

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Deutschland

Kontakt
+49 7661 394-0
info(at)siko-global.com
Newsletter abonnieren
Besuchen Sie uns gerne auch auf

Facebook

Instagram

Linkedin

Insta Trainee

Youtube

X

  • Formatverstellung
  • Mobile Automation
  • Antriebstechnik und Robotik
  • Produktindex
  • Positioniersysteme
  • Lineare Sensoren
  • Rotative Sensoren
  • Produktberatung
  • After Sales Support
  • Reparatur und Wartung
  • Schulungen und Workshops
  • Downloads
  • Downloads zu nicht mehr hergestellten Produkten
  • Tutorials und Videos
  • Über uns
  • Newsroom
  • Events
  • Karriere
  • Kontakt
  • Impressum
  • Datenschutz
  • AGB
  • Cookie-Einstellungen
© Copyright 2025 SIKO GmbH
