Seilzuggeber SGH50

Positionssensor für Hydraulikzylinder bis 5000 mm Messlänge
SIKO Global, Seilzuggeber SGH50
SIKO Global, Seilzuggeber SGH50
Absoluter Positionssensor für Hydraulikzylinder, Teleskopzylinder und Kolbenspeicher, basierend auf bewährter Seilzugsensor-Technologie. Langlebig, zuverlässig und robust. Entwickelt mit dem Know-how von über 30 Jahren Erfahrung in Seilzugsensor-Technologie.
  • Messbereich 0 … 5000 mm (196.85 Inch)
  • absolutes Messsystem
  • druckfest bis 350 bar, Druckspitzen bis 450 bar
  • hohe Flexibilität, dank Teach-In auf jede Messlänge
  • redundante Schnittstellen (CAT3) verfügbar
  • Safety Ausführung einsetzbar bis Performace Level d
  • Schnittstellen Analog, CANopen, SAE J1939, CANopen Safety
  • mit PURE.MOBILE Technologie
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
Expertenvideo ansehen
Auf die Merkliste
  • Technische Zeichnung
  • Technische Daten
  • Systemkomponente
  • Bestellung
  • Downloads
  • Zubehör
  • Vergleichbare Produkte

Technische Zeichnung

SIKO Global, Seilzuggeber SGH50

Technische Daten

Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Flansch
 Aluminium
Dichtring (HNBR)
Gehäuse
 Kunststoff
PA66
Seiltyp
ø0.45  mm
Edelstahl rostfrei
Auszugskraft
≥4  N
Beschleunigung
≤24  m/s²

Schnittstelle analog

Merkmal
Technische Daten
Ergänzung
Betriebsspannung
 9 …  32 V DC
Umgebungsbedingung MH, bei Ausgang 0 … 5 V, 0.5 … 4.5 V,0.25 … 4.75 V, 1.0 … 4.9 V, verpolsicher
 12 …  32 V DC
Umgebungsbedingung MH, bei Ausgang 0 … 10 V, verpolsicher
 12 …  32 V DC
Umgebungsbedingung MH, bei Ausgang 0 … 20 mA, 4 … 20 mA, aber UB > UBürde +2.0 V, verpolsicher
24 V DC ±20 %
Umgebungsbedingung CE, verpolsicher
Stromaufnahme
<40  mA  bei 24 V DC
je Geber
<80  mA  bei 12 V DC
je Geber
Leistungsaufnahme
<1  W
ohne Last, je Geber
Parameterspeicher
105 Zyklen
gilt auch für Kalibriervorgänge
Eingänge digital
 4
Limit Eingänge (redundant)
 2
Limit Eingänge (nicht redundant)
Eingangssignalpegel high
>8.4  V
Eingangssignalpegel low
<2.8  V
Ausgangsspannung
 0 …  10 V
Laststrom <1 mA
 0 …  5 V
Laststrom <1 mA
 0.5 …  4.5 V
Laststrom <1 mA
 0.25 …  4.75 V
Laststrom <1 mA
 1 …  4.9 V
Laststrom <1 mA
Ausgangsstrom
 0 …  20 mA
Bürde ≤500 Ω
 4 …  20 mA
Bürde ≤500 Ω
Linearitätstoleranz
±0.25  %
5000 mm Messlänge, ±0.5 % Ausgangswertebereich  ≤15 mV
Einschaltzeit
<150  ms
Anschlussart
 Steckverbindungssystem
Zubehör KV1H

Schnittstelle CANopen

Merkmal
Technische Daten
Ergänzung
Betriebsspannung
 9 …  32 V DC
Umgebungsbedingung MH, verpolsicher
24 V DC ±20 %
Umgebungsbedingung CE, verpolsicher
Stromaufnahme
<40  mA  bei 24 V DC
je Geber
<60  mA  bei 12 V DC
je Geber
Leistungsaufnahme
 1  W
je Geber
Parameterspeicher
105 Zyklen
gilt auch für Kalibriervorgänge
Linearitätstoleranz
±0.25  %
5000 mm Messlänge
Schnittstelle
 ISO 11898-1/2, galvanisch nicht getrennt
CANopen, CiA 301, CiA 305, CiA 406
Adresse
 1 …  127
Node-ID, per SDO oder Layer Setting Service (LSS)
Baudrate
 20  kbit/s
 50  kbit/s
 125  kbit/s
 250  kbit/s
 500  kbit/s
 800  kbit/s
 1  Mbit/s
Zykluszeit
 1.5  ms  typisch
Einschaltzeit
<150  ms
Anschlussart
 Steckverbindungssystem
Zubehör KV1H

Schnittstelle CANopen Safety

Merkmal
Technische Daten
Ergänzung
Betriebsspannung
 9 …  32 V DC
Umgebungsbedingung MH, verpolsicher
24 V DC ±20 %
Umgebungsbedingung CE, verpolsicher
Stromaufnahme
<40  mA  bei 24 V DC
je Geber
<60  mA  bei 12 V DC
je Geber
Leistungsaufnahme
<1  W
Parameterspeicher
105 Zyklen
gilt auch für Kalibriervorgänge
Linearitätstoleranz
±0.25  %
5000 mm Messlänge
Schnittstelle
 ISO 11898-1/2, galvanisch nicht getrennt
CANopen Safety, CiA 301, CiA 305, CiA 406, EN 50325-5
Adresse
 1 …  127
Node-ID, per SDO oder Layer Setting Service (LSS)
Baudrate
 20  kbit/s
 50  kbit/s
 125  kbit/s
 250  kbit/s
 500  kbit/s
 800  kbit/s
 1  Mbit/s
Zykluszeit
 1.5  ms  typisch
Einschwingzeit
<150  ms
Anschlussart
 Steckverbindungssystem
Zubehör KV1H
Merkmal
Technische Daten
Ergänzung
Abtastung
 magnetisch
Auflösung
 12  bit
Analogausgang
 0.1  mm
CANopen, SAE J1939, CANopen Safety
Wiederholgenauigkeit
±0.15  mm
unidirektional
Messbereich
 0 …  5000 mm
Messbereich flexibel nutzbar zwischen 0 … 5000 mm
Verfahrgeschwindigkeit
≤2  m/s
Ausfallrate
 290  Jahr(e)
analog redundant, bei 40 °C(MTBF) SN 29500
 240  Jahr(e)
CANopen redundant, bei 40 °C(MTBF) SN 29500
 540  Jahr(e)
analog nicht redundant, bei 40 °C(MTBF) SN 29500
 460  Jahr(e)
CAN nicht redundant, bei 40 °C(MTBF) SN 29500
 170  Jahr(e)
CAN Safety redundant, bei 40 °C(MTBF) SN 29500
 730  Jahr(e)
CANopen Safety, bei 60 °C(MTTFd )
 156  FIT
CANopen Safety, bei 60 °C (PFH) 1 FIT = 1.0 E - 09 1/h
 84  %
CANopen Safety, bei 60 °C (DCavg Wert), ISO13849-1, Anhang E.2
Zulassung
 E1 konform
UN ECE R10 Genehmigungsnummer: E1 10 R - 05 8507
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
 -40 …  105 °C
Elektronik
 -30 …  100 °C
Mechanik, optional bis 105 °C
Lagertemperatur
 -40 …  85 °C
relative Luftfeuchtigkeit
 100  %
Betauung im verbautem und gestecktem Zustand zulässig
Betriebsdruck
<350  bar
Pn angelehnt an ISO 19879
Überlastdruck
<450  bar
Pmax angelehnt an ISO 19879
Prüfdruck
 650  bar
Pstatisch angelehnt an ISO 19879
EMV
 EN 61326-3.1
Umgebungsbedingung CE, Immunitätsanforderung Industrie, Emissionsgrenzwert Klasse B
 ISO 11452-1, -2, -3, -4, -5
Umgebungsbedingung MH, Störeinstrahlung EUB
 ISO 7637-1, -2
Umgebungsbedingung MH, Transiente Impulse
 ISO 10605
Umgebungsbedingung MH, Elektrostatische Entladung (E.S.D.)
Schutzart
 IP67
EN 60529, verbaut mit KV1H und geeignetem Gegenstecker
 IP6K9K
ISO 20653, verbaut mit KV1H und geeignetem Gegenstecker
Schockfestigkeit
1000 m/s2, 11 ms
EN 60068-2-27
Vibrationsfestigkeit
≤70 m/s2, 10 … 2000 Hz
EN 60068-2-64

Systemkomponente

SIKO Global, Seilzuggeber SGH50
Seilzuggeber SGH50
SIKO Global, Kabelverlängerung KV1H
Kabelverlängerung KV1H

Bestellung

Konfigurator

Merkmal

Spezifikationen auswählen

Ergänzung

Wählen Sie Ihre Spezifikationen:

Messbereich

3000

3000

3000
in mm
3500
4000
4500
5000

Umgebungsbedingung

MH

MH

MH

Mobil Hydraulik

CE

Industrie Hydraulik

Schnittstelle

0/5V

0/5V

0/5V

0 … 5 V

0/10V

0 … 10 V

0,25/4,75V

0.25 … 4.75 V

0,5/4,5V

0.5 … 4.5 V

1,0/4,9V

1.0 … 4.9 V

0/20mA

0 … 20 mA

4/20mA

4 … 20 mA

CAN

CANopen

CANs

CANopen Safety

Redundanz

NR

NR

NR

nicht redundant

R

redundant

Ihr Bestellschlüssel

SGH50 - 3000 - GW6 - MH - 0/5V - NR - M1 - DS - S
Möchten Sie ein unverbindliches Angebot anfragen?
Menge:

Downloads

Datenblatt

PDF

DE
EN
IT
ES
ZH
FR

Kurzanleitung

PDF

DE | EN

Handbuch

PDF

DE
EN
DE
EN

3D-CAD Modell

ZIP

CAD-Modell

EU-Konformitätserklärungen

PDF

DE | EN

Montageanleitung

PDF

DE | EN

Setup-Package

ZIP

Download

Zertifikat

E1

PDF

DE | EN

UKCA-Konformitätserklärungen

PDF

EN

Zubehör

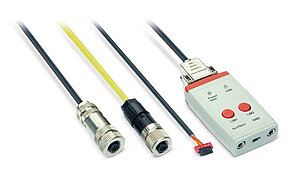

SIKO Global, Programmiertool ProTool SGH
Programmiertool ProTool SGH

  • Programmiertool für Analog-Sensoren der SGH Baureihe

  • freie Programmierung des Messbereichs sowie des Analog-Interface

  • Windows-kompatibel - Plug & Play

Zum Produkt

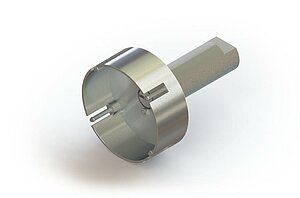

SIKO Global, Montagetool ZB4006
Montagetool ZB4006

  • Montagehilfe für den Seilzuggeber SGH50

  • für den einfachen Einbau des SGH50 in geschweißte Zylinder

  • flexibel für jede Zylinderform und Zylinderhub einsetzbar

Zum Produkt
SIKO Global, Seilwirbel ZB4009
Seilwirbel ZB4009

  • zum Ausgleich der Drehbewegung des Kolbenkopf in Kolbenspeichern oder Hydraulikzylindern

  • geeignet für Drehzahl- und Positionserfassung

  • für Seilzuggeber der Baureihe SGH

Zum Produkt

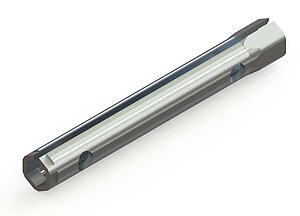

SIKO Global, Steckschlüssel ZB4008
Steckschlüssel ZB4008

  • zur einfachen Montage der M6 Befestigungsschraube von Seilzuggebern der Baureihe SGH

  • geschlitzte Seite verhindert Beschädigungen des Seils bei der Montage

Zum Produkt

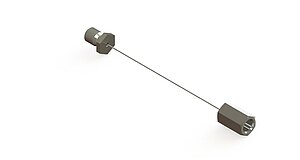

SIKO Global, Seilverlängerung SVH
Seilverlängerung SVH

  • für Seilzuggeber der Baureihe SGH

  • zur Verlängerung des Messseils bzw. des Abstands zum Messobjekt (der Messweg wird nicht verlängert)

  • einfache Montage

Zum Produkt

Vergleichbare Produkte

SIKO Global, Seilzuggeber SGH10L
Seilzuggeber SGH10L

  • Messbereich 0 … 1000 mm (39.37 Inch)

  • nahezu kein Hubverlust durch seitlichen Einbau

  • absolutes Messsystem

Zum Produkt

Lieferumfang

  • SGH50
  • Kurzanleitung

Für das Produkt relevante Branchen

Hydraulikzylinder an gelber Baumaschine
Mobilhydraulik

Merkliste

Merkliste

Kontakt

Kontakt

SIKO Products Inc., Zentrale/Vertrieb Nordamerika

Haben Sie Fragen zu unserem Unternehmen oder unseren Produkten?

Gerne helfen wir Ihnen weiter.

sales.us(at)siko-global.com

+1 734 426-3476

Hauptsitz

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Deutschland

Kontakt
+49 7661 394-0
info(at)siko-global.com
Newsletter abonnieren
Besuchen Sie uns gerne auch auf

Facebook

Xing

Linkedin

Instagram

Youtube

X

Lösungen
  • Formatverstellung
  • Mobile Automation
  • Antriebstechnik und Robotik
Produkte
  • Produktindex
  • Positioniersysteme
  • Lineare Sensoren
  • Rotative Sensoren
Services
  • Produktberatung
  • After Sales Support
  • Reparatur und Wartung
  • Schulungen und Workshops
  • Downloads
  • Tutorials und Videos
Unternehmen
  • Über uns
  • Newsroom
  • Events
  • Karriere
  • Kontakt
  • Impressum
  • Datenschutz
  • AGB
  • Cookie-Einstellungen
© Copyright 2024 SIKO GmbH
