线拉编码器 SGH10L

侧面安装式液压缸位置传感器
SIKO Global, 线拉编码器 SGH10L
SIKO Global, 线拉编码器 SGH10L
SGH10 型拉绳编码器可在液压缸中测量缸内活塞行程。 通过新的测量系统取消了昂贵的活塞钻孔。 因此，与其他测量系统相比降低了集成成本并且有效地避免了对活塞削弱的可能。 SGH10L 型的亮点：由于独特的横向安装，SGH10L 型还可用于几乎不可解决的应用方案中。 无论是在不允许行程损失的应用中，在极小的活塞直径情况下还是在带有机械缓冲的液压缸中。
  • 测量范围 0 … 1000 mm (39.37 英寸)
  • 通过侧面安装几乎没有行程损失
  • 绝对值测量系统
  • 接口 CANopen, 模拟式: 电流和电压
  • 工作电压 9 … 32 VDC
  • 抗压达 350 bar, 压力峰值达 450 bar
  • 高度灵活性，得益于每个测量长度的示教功能
  • 高电磁兼容性
  • 高抗震和抗冲击性
  • 使用 PURE.MOBILE 技术
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
观看专家解释视频
添加到关注清单
  • 技术制图
  • 技术数据
  • 订单代码
  • 下载资料
  • 附件
  • 类似产品

技术制图

SIKO Global, 线拉编码器 SGH10L

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
重量
~2.1  kg
外壳材料为 V4A，不带间距管
~2  kg
外壳材料为钢材，不带间距管
外壳
 不锈钢
外壳材料为 V4A 或材料号 1.4404，无涂层
 钢
外壳材料为钢材或材料号 1.7225，无涂层
密封件
 丁腈橡胶
传感器
 氟橡胶
拧入式插头 外壳 V4A 材质
 丁腈橡胶
拧入式插头 钢材外壳
线绳类型
ø0.45  mm
不锈钢
拉力
≥2  N
加速
≤10  m/s²

Schnittstelle analog

特征
技术数据
内容补充
工作电压
 9 …  32 V DC
在输出 0 … 5 V, 0.5 … 4.5 V,0.25 … 4.75 V, 1.0 … 4.9 V 情况下，反极性保护
 12 …  32 V DC
在输出 0 … 10 V， 反极性保护
 12 …  32 V DC
在输出为 0 至 20 mA、 4 至 20 mA, 但 UB > U负载 +2.0 V 情况下, 反极保护性
电流消耗
<32  mA
无载荷
功率消耗
<0.5  W
无载荷
数字量输入
 2
限制输入
高的输入信号电平
>8.4  V
低的输入信号电平
<2.8  V
输出电压
 0 …  10 V
负载电流 <1 mA
 0 …  5 V
负载电流 <1 mA
 0.5 …  4.5 V
负载电流 <1 mA
 0.25 …  4.75 V
负载电流 <1 mA
 1 …  4.9 V
负载电流 <1 mA
输出电流
 0 …  20 mA
电阻 ≤500 Ω
 4 …  20 mA
电阻 ≤500 Ω
线性公差
±0.25  %
1000 mm 检测长度, ±0.5 % 输出值范围  ≤15 mV
±0.5  %
500 mm 测量长度
震荡时间
<150  ms
连接方式
 1 个 M12 插拔连接器 (A 编码)
5 针, 1 个插头

Schnittstelle CANopen

特征
技术数据
内容补充
工作电压
 10 …  30 V DC
反极性保护
功率消耗
<0.8  W
参数存储器
1010 次循环
也适用于校准过程
线性公差
±0.25  %
1000 mm 测量长度
±0.5  %
500 mm 测量长度
接口
 依照 ISO 11898-1/2 标准, 不分离
CANopen, CiA 301, CiA 305, CiA 406
地址
 1 …  127
节点号码-ID，通过 SDO 或层设置服务（LSS）设置
波特率
≤1  Mbit/s
周期循环时间
 1.5  ms  典型式
震荡时间
<150  ms
连接方式
 1 个 M12 插拔连接器 (A 编码)
5 针, 1 个插头
特征
技术数据
内容补充
扫描
 磁性
分辨率
 12  bit
模拟输出
重复精度
±0.15  mm
测量范围
 500  mm
检测范围可灵活使用在 0 至 500 mm
 1000  mm
检测范围可灵活使用在 0 至 1000 mm
行进速度
≤1  m/s
故障率
 235.6  年份(s)
模拟输出, 在 60 °C (MTBF) 时，按照 EN/IEC 61709 (SN 29500) 标准
 253.3  年份(s)
CANopen, 在 60 °C (MTBF) 时，按照 EN/IEC 61709 (SN 29500) 标准
许可
 符合 E1 标准
联合国欧洲经委会 UN ECE R10 批准号： E1 10 R - 05 8507
特征
技术数据
内容补充
环境温度
 -40 …  105 °C
电子设备
 -30 …  105 °C
机械学
储存温度
 -40 …  85 °C
相对湿度
 100  %
在安装和插入的状况下允许凝露
工作压力
<350  吧台
Pn 值根据 ISO 19879 标准
过载压力
<450  吧台
Pmax 限值根据 ISO 19879 标准
测试压力
 650  吧台
P静态 值根据 ISO 19879 标准
EMV
 根据 EN 61326-3.1 标准
对抗扰度有要求的工业，放射限值等级B
 按照 ISO 11452-1、-2、-3、-4、-5 标准
干扰侵入量 EUB
 按照 ISO 7637-1、-2 标准
瞬时脉冲
 ISO 10605
静电放电 (E.S.D)
防护等级
 IP6K9K
按照 ISO 20653 标准安装，并带有适配的连接器
耐冲击性
1000 m/s2, 11 ms
按照 EN 60068-2-27 标准，建议添加支撑进行支持
耐振动性
70 m/s2, 10 … 2 kHz
按照 EN 60068-2-64标准，建议在大于 150 Hz 时添加支撑进行支持

订单代码

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

测量范围

500

500

500
单位 mm
1000

安装深度

30

30

30
单位 mm
36
110
140
320
0

其他可咨询

接口

0/5V

0/5V

0/5V

0 … 5 V

电压输出
0/10V

0 … 10 V

电压输出
0,25/4,75V

0.25 … 4.75 V

电压输出
0,5/4,5V

0.5 … 4.5 V

电压输出
1,0/4,9V

1.0 … 4.9 V

电压输出
0/20mA

0 … 20 mA

电流输出
4/20mA

4 … 20 mA

电流输出
CAN

CANopen

外壳

St

St

St

钢

V4A

不锈钢

您专人的订货代码

SGH10L - 500 - 30 - GW6 - 0/5V - St - DS - S
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

快速参考指南

PDF

DE | EN

使用手册

CANopen

PDF

DE
EN

3D-CAD 模型

链接或 URL

CAD-Modell

欧盟符合性声明

PDF

DE | EN

安装指南

PDF

DE | EN

安装程序包

ZIP

下载

认证

E1

PDF

DE | EN

符合 UKCA 规定声明

PDF

EN

附件

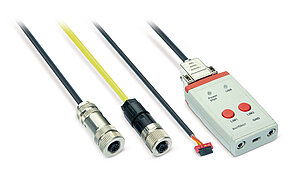

SIKO Global, 编程工具 ProTool SGH
编程工具 ProTool SGH

  • 用于SGH系列模拟传感器的编程工具

  • 测量范围以及模拟接口可自由编程

  • Windows 兼容的 - 即插即用

前往有关产品

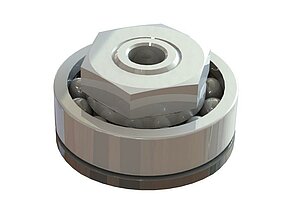

SIKO Global, 旋转环 ZB4009
旋转环 ZB4009

  • 用于补偿活塞头在活塞蓄能器或液压缸中的旋转运动

  • 适用于转速或者定位检测

  • 用于 SGH 系列的拉绳编码器

前往有关产品

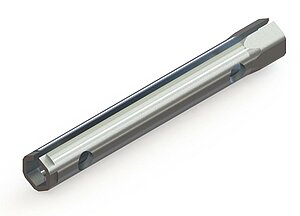

SIKO Global, 套筒扳手 ZB4008
套筒扳手 ZB4008

  • 简便安装 SGH 系列拉绳编码器的固定螺钉 M6

  • 开槽侧可防止在安装过程中损坏绳索

前往有关产品

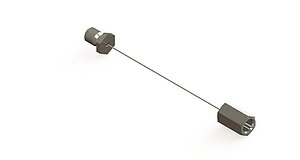

SIKO Global, 延长线 SVH
延长线 SVH

  • 用于 SGH 系列的拉绳编码器

  • 用于延长测量绳索或者到测量对象的距离 (测量路径未被延长)

  • 简便的安装

前往有关产品

类似产品

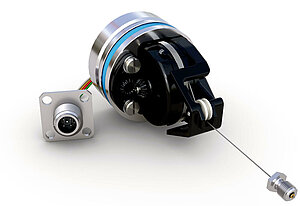

SIKO Global, 线拉编码器 SGH10
线拉编码器 SGH10

  • 测量范围 0 … 1000 mm (39.37 英寸)

  • 绝对值测量系统

  • 接口 CANopen, 模拟式: 电流和电压

前往有关产品

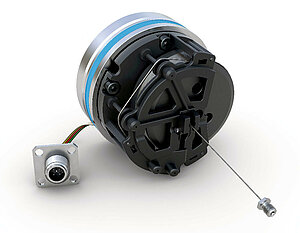

SIKO Global, 线拉编码器 SGH25
线拉编码器 SGH25

  • 测量范围 0 … 2500 mm (98.42 英寸)

  • 绝对值测量系统

  • 抗压达 350 bar, 压力峰值达 450 bar

前往有关产品

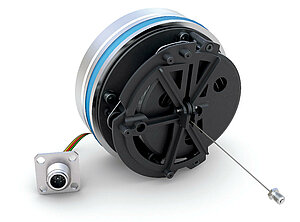

SIKO Global, 线拉编码器 SGH50
线拉编码器 SGH50

  • 测量范围 0 … 5000 mm (196.85 英寸)

  • 绝对值测量系统

  • 抗压达 350 bar, 压力峰值达 450 bar

前往有关产品

供货范围

  • SGH10L
  • 快速参考指南
