Seilzuggeber SGH10

Positionssensor für Hydraulikzylinder bis 1000 mm Messlänge
SIKO Global, Seilzuggeber SGH10
SIKO Global, Seilzuggeber SGH10
SIKO Global, Seilzuggeber SGH10
SIKO Global, Seilzuggeber SGH10
SIKO Global, Seilzuggeber SGH10
SIKO Global, Seilzuggeber SGH10
Der SGH10 Seilzuggeber misst den direkten Zylinderhub absolut im Hydraulikzylinder. Durch das neue Messsystem entfällt eine kostenintensive Bohrung des Kolbens. Somit sinken die Integrationskosten im Vergleich zu anderen Messsystemen und eine mögliche Schwächung des Kolbens wird effektiv vermieden. Der Clou: Das Messsystem ist sogar in Teleskopzylindern einsetzbar! Der SGH10 wurde im Rahmen der SPS IPC Drives 2015 von Messe- und Onlinebesuchern zum Gewinner des DirectIndustry i-NOVO Awards in der Kategorie TECH gewählt.
  • Messbereich 0 … 1000 mm (39.37 Inch)
  • absolutes Messsystem
  • Schnittstelle CANopen, analog: Strom und Spannung
  • Betriebsspannung 9 … 32 VDC
  • druckfest bis 350 bar, Druckspitzen bis 450 bar
  • hohe Flexibilität, dank Teach-In auf jede Messlänge
  • hohe EMV-Verträglichkeit
  • hohe Schock- und Vibrationsfestigkeit
  • mit PURE.MOBILE Technologie
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
Expertenvideo ansehen
Auf die Merkliste
  • Technische Zeichnung
  • Technische Daten
  • Systemkomponente
  • Bestellung
  • Downloads
  • Zubehör
  • Vergleichbare Produkte

Technische Zeichnung

SIKO Global, Seilzuggeber SGH10

Technische Daten

Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gewicht
~0.15  kg
Flansch
 Aluminium
Dichtring (HNBR)
Gehäuse
 Kunststoff
PA66
Seiltyp
ø0.45  mm
Edelstahl rostfrei
Auszugskraft
≥2  N
Beschleunigung
≤10  m/s²

Schnittstelle analog

Merkmal
Technische Daten
Ergänzung
Betriebsspannung
 9 …  32 V DC
bei Ausgang 0 … 5 V, 0.5 … 4.5 V,0.25 … 4.75 V, 1.0 … 4.9 V, verpolsicher
 12 …  32 V DC
bei Ausgang 0 … 10 V, verpolsicher
 12 …  32 V DC
bei Ausgang 0 … 20 mA, 4 … 20 mA, aber UB > UBürde +2.0 V, verpolsicher
Stromaufnahme
<32  mA
ohne Last
Leistungsaufnahme
<0.5  W
ohne Last
Parameterspeicher
105 Zyklen
gilt auch für Kalibriervorgänge
Eingänge digital
 2
Limit Eingänge
Eingangssignalpegel high
>8.4  V
Eingangssignalpegel low
<2.8  V
Ausgangsspannung
 0 …  10 V
Laststrom <1 mA
 0 …  5 V
Laststrom <1 mA
 0.5 …  4.5 V
Laststrom <1 mA
 0.25 …  4.75 V
Laststrom <1 mA
 1 …  4.9 V
Laststrom <1 mA
Ausgangsstrom
 0 …  20 mA
Bürde ≤500 Ω
 4 …  20 mA
Bürde ≤500 Ω
Linearitätstoleranz
±0.25  %
1000 mm Messlänge, ±0.5 % Ausgangswertebereich  ≤15 mV
±0.5  %
500 mm Messlänge
Einschwingzeit
<150  ms
Anschlussart
 Steckverbindungssystem
Zubehör KV1H

Schnittstelle CANopen

Merkmal
Technische Daten
Ergänzung
Betriebsspannung
 10 …  30 V DC
verpolsicher
Leistungsaufnahme
<0.8  W
Parameterspeicher
105 Zyklen
gilt auch für Kalibriervorgänge
Linearitätstoleranz
±0.25  %
1000 mm Messlänge, ±0.5 % Ausgangswertebereich  ≤15 mV
±0.5  %
500 mm Messlänge
Schnittstelle
 gemäß ISO 11898-1/2, galvanisch nicht getrennt
CANopen, CiA 301, CiA 305, CiA 406
Adresse
 1 …  127
Node-ID, per SDO oder Layer Setting Service (LSS)
Baudrate
≤1  Mbit/s
Zykluszeit
 1.5  ms  typisch
Einschwingzeit
<150  ms
Anschlussart
 Steckverbindungssystem
Zubehör KV1H
Merkmal
Technische Daten
Ergänzung
Abtastung
 magnetisch
Auflösung
 12  bit
Analogausgang
Wiederholgenauigkeit
±0.15  mm
Messbereich
 500  mm
Messbereich flexibel nutzbar zwischen 0 … 500 mm
 1000  mm
Messbereich flexibel nutzbar zwischen 0 … 1000 mm
Verfahrgeschwindigkeit
≤1  m/s
Ausfallrate
 235.6  Jahr(e)
Analogausgang, bei 60 °C (MTBF) nach SN 29500
 253.3  Jahr(e)
CANopen, bei 60 °C (MTBF) nach SN 29500
Zulassung
 E1 konform
UN ECE R10 Genehmigungsnummer: E1 10 R - 05 8507
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
 -40 …  105 °C
Elektronik
 -30 …  100 °C
Mechanik, optional bis 105 °C
Lagertemperatur
 -40 …  85 °C
relative Luftfeuchtigkeit
 100  %
Betauung im verbautem und gestecktem Zustand zulässig
Betriebsdruck
<350  bar
Pn angelehnt an ISO 19879
Überlastdruck
<450  bar
Pmax angelehnt an ISO 19879
Prüfdruck
 650  bar
Pstatisch angelehnt an ISO 19879
EMV
 EN 61326-3.1
Immunitätsanforderung Industrie, Emissionsgrenzwert Klasse B
 ISO 11452-1, -2, -3, -4, -5
Störeinstrahlung EUB
 ISO 7637-1, -2
Transiente Impulse
 ISO 10605
Elektrostatische Entladung (E.S.D)
Schutzart
 IP6K9K
ISO 20653, verbaut mit KV1H und geeignetem Gegenstecker
Schockfestigkeit
1000 m/s2, 11 ms
EN 60068-2-27
Vibrationsfestigkeit
70 m/s2, 10 … 2 kHz
EN 60068-2-64

Systemkomponente

SIKO Global, Seilzuggeber SGH10
Seilzuggeber SGH10
SIKO Global, Kabelverlängerung KV1H
Kabelverlängerung KV1H

Bestellung

Konfigurator

Merkmal

Spezifikationen auswählen

Ergänzung

Wählen Sie Ihre Spezifikationen:

Messbereich

500

500

500
1000
in mm

Schnittstelle

0/5V

0/5V

0/5V

0 … 5 V

Spannungsausgang
0/10V

0 … 10 V

Spannungsausgang
0,25/4,75V

0.25 … 4.75 V

Spannungsausgang
0,5/4,5V

0.5 … 4.5 V

Spannungsausgang
1,0/4,9V

1.0 … 4.9 V

Spannungsausgang
0/20mA

0 … 20 mA

Stromausgang
4/20mA

4 … 20 mA

Stromausgang
CAN

CANopen

Ihr Bestellschlüssel

SGH10 - 500 - GW6 - 0/5V - M1 - DS - SW
Möchten Sie ein unverbindliches Angebot anfragen?
Menge:

Downloads

Datenblatt

PDF

DE
EN
IT
ES
ZH
FR

Kurzanleitung

PDF

DE | EN

Handbuch

CANopen

PDF

DE
EN

3D-CAD Modell

ZIP

CAD-Modell

EU-Konformitätserklärungen

PDF

DE | EN

Montageanleitung

PDF

DE | EN

Setup-Package

ZIP

Download

Zertifikat

E1

PDF

DE | EN

UKCA-Konformitätserklärungen

PDF

EN

Zubehör

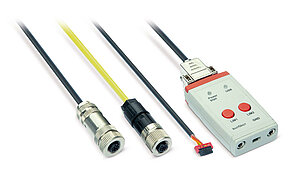

SIKO Global, Programmiertool ProTool SGH
Programmiertool ProTool SGH

  • Programmiertool für Analog-Sensoren der SGH Baureihe

  • freie Programmierung des Messbereichs sowie des Analog-Interface

  • Windows-kompatibel - Plug & Play

Zum Produkt

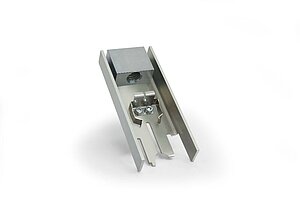

SIKO Global, Montagetool ZB4004
Montagetool ZB4004

  • Montagehilfe für den Seilzuggeber SGH10

  • für den einfachen Einbau des SGH10 in geschweißte Zylinder

  • flexibel für jede Zylinderform und Zylinderhub einsetzbar

Zum Produkt
SIKO Global, Seilwirbel ZB4009
Seilwirbel ZB4009

  • zum Ausgleich der Drehbewegung des Kolbenkopf in Kolbenspeichern oder Hydraulikzylindern

  • geeignet für Drehzahl- und Positionserfassung

  • für Seilzuggeber der Baureihe SGH

Zum Produkt
SIKO Global, Steckschlüssel ZB4008
Steckschlüssel ZB4008

  • zur einfachen Montage der M6 Befestigungsschraube von Seilzuggebern der Baureihe SGH

  • geschlitzte Seite verhindert Beschädigungen des Seils bei der Montage

Zum Produkt
SIKO Global, Seilverlängerung SVH
Seilverlängerung SVH

  • für Seilzuggeber der Baureihe SGH

  • zur Verlängerung des Messseils bzw. des Abstands zum Messobjekt (der Messweg wird nicht verlängert)

  • einfache Montage

Zum Produkt

Vergleichbare Produkte

SIKO Global, Seilzuggeber SGH10L
Seilzuggeber SGH10L

  • Messbereich 0 … 1000 mm (39.37 Inch)

  • nahezu kein Hubverlust durch seitlichen Einbau

  • absolutes Messsystem

Zum Produkt

Lieferumfang

  • SGH10
  • Montageanleitung

SIKO Applikationsberichte

Hydraulikplatform bewegt in Kinofilmproduktion eine Lokomotive

Positionssensoren von SIKO werden für Spezialeffekte in Marvel & Warner-Brothers Blockbuster eingesetzt

Seilzuggeber sind Komponenten, die nicht unbedingt bei einer Filmproduktion zu vermuten sind. Was die Seilzuggeber der SIKO GmbH, Hersteller von Sensoren und Positioniersystemen, auszeichnet und was das mit phantastischen Tierwesen und dem mitternächtlichen Firmament zu tun hat, beschreibt dieser…

Mehr erfahren

Für das Produkt relevante Branchen

Hydraulikzylinder an gelber Baumaschine
Mobilhydraulik

Merkliste

Merkliste

Kontakt

Kontakt

SIKO Products Inc., Zentrale/Vertrieb Nordamerika

Haben Sie Fragen zu unserem Unternehmen oder unseren Produkten?

Gerne helfen wir Ihnen weiter.

sales.us(at)siko-global.com

+1 734 426-3476

Hauptsitz

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Deutschland

Kontakt
+49 7661 394-0
info(at)siko-global.com
Newsletter abonnieren
Besuchen Sie uns gerne auch auf

Facebook

Xing

Linkedin

Instagram

Youtube

X

Lösungen
  • Formatverstellung
  • Mobile Automation
  • Antriebstechnik und Robotik
Produkte
  • Produktindex
  • Positioniersysteme
  • Lineare Sensoren
  • Rotative Sensoren
Services
  • Produktberatung
  • After Sales Support
  • Reparatur und Wartung
  • Schulungen und Workshops
  • Downloads
  • Tutorials und Videos
Unternehmen
  • Über uns
  • Newsroom
  • Events
  • Karriere
  • Kontakt
  • Impressum
  • Datenschutz
  • AGB
  • Cookie-Einstellungen
© Copyright 2024 SIKO GmbH
