线拉编码器 SGH25

用于液压缸的位置传感器测量长度最大达 2500 mm
SIKO Global, 线拉编码器 SGH25
SIKO Global, 线拉编码器 SGH25
用于液压缸，伸缩式液压缸和活塞储能器的绝对式位置传感器，基于成熟的拉绳传感器技术。耐用，可靠并且坚固。利用超过30年的拉绳传感器技术经验研发。
  • 测量范围 0 … 2500 mm (98.42 英寸)
  • 绝对值测量系统
  • 抗压达 350 bar, 压力峰值达 450 bar
  • 可使用冗余接口
  • 高度灵活性，得益于每个测量长度的示教功能
  • Safety 版本可使用到性能等级 d
  • 模拟量, CANopen, SAE J1939, CANopen Safety 接口
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
观看专家解释视频
添加到关注清单
  • 技术制图
  • 技术数据
  • 系统所属组件
  • 订单代码
  • 下载资料
  • 附件
  • 类似产品

技术制图

SIKO Global, 线拉编码器 SGH25

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
重量
~0.35  kg
法兰
 铝
密封环 (氢化丁腈橡胶)
外壳
 塑料
PA66
线绳类型
ø0.45  mm
不锈钢
拉力
≥3.9  N
加速
≤24  m/s²

Schnittstelle analog

特征
技术数据
内容补充
工作电压
 9 …  32 V DC
环境条件为 MH在输出 0 … 5 V, 0.5 … 4.5 V,0.25 … 4.75 V, 1.0 … 4.9 V 情况下，反极性保护
 12 …  32 V DC
环境条件为 MH在输出 0 … 10 V 情况下， 反极性保护
 12 …  32 V DC
环境条件为 MH在输出 0 … 20 mA, 4 … 20 mA 情况下, 但是 UB > U负载 +2.0 V， 反极性保护
24 V DC ±20 %
环境条件为 CE，反极性保护
电流消耗
<40  mA  在 24 V DC 情况下
每个编码器
<80  mA  在 12 V DC 情况下
每个编码器
功率消耗
<1  W
无载荷，每个编码器
参数存储器
1010 次循环
也适用于校准过程
数字量输入
 4
限制输入 (冗余式)
 2
限制输入 (非冗余)
高的输入信号电平
>8.4  V
低的输入信号电平
<2.8  V
输出电压
 0 …  10 V
负载电流 <1 mA
 0 …  5 V
负载电流 <1 mA
 0.5 …  4.5 V
负载电流 <1 mA
 0.25 …  4.75 V
负载电流 <1 mA
 1 …  4.9 V
负载电流 <1 mA
输出电流
 0 …  20 mA
电阻 ≤500 Ω
 4 …  20 mA
电阻 ≤500 Ω
线性公差
±0.25  %
2500 mm 测量长度，±0.5 % 输出值范围 ≤15 mV
±0.5  %
500 mm 测量长度
震荡时间
<150  ms
连接方式
 插头连接系统
配件 KV1H

Schnittstelle CANopen

特征
技术数据
内容补充
工作电压
 9 …  32 V DC
环境条件为 MH，反极性保护
24 V DC ±20 %
环境条件为 CE，反极性保护
电流消耗
<40  mA  在 24 V DC 情况下
每个编码器
<60  mA  在 12 V DC 情况下
每个编码器
功率消耗
<1  W
每个编码器
参数存储器
1010 次循环
也适用于校准过程
线性公差
±0.25  %
2500 mm 测量长度
接口
 ISO 11898-1/2, 不带电子隔离功能
CANopen, CiA 301, CiA 305, CiA 406
地址
 1 …  127
节点号码-ID，通过 SDO 或层设置服务（LSS）设置
波特率
 20  kbit/s
 50  kbit/s
 125  kbit/s
 250  kbit/s
 500  kbit/s
 800  kbit/s
 1  Mbit/s
周期循环时间
 1.5  ms  典型式
震荡时间
<150  ms
连接方式
 插头连接系统
配件 KV1H

Schnittstelle CANopen Safety

特征
技术数据
内容补充
工作电压
 9 …  32 V DC
环境条件为 MH，反极性保护
24 V ±20%
环境条件为 CE，反极性保护
电流消耗
<40  mA  在 24 V DC 情况下
每个编码器
<60  mA  在 12 V DC 情况下
每个编码器
功率消耗
<1  W
参数存储器
1010 次循环
也适用于校准过程
线性公差
±0.25  %
2500 mm 测量长度
接口
 ISO 11898-1/2, 不带电子隔离功能
CANopen Safety, CiA 301, CiA 305, CiA 406, EN 50325-5
地址
 1 …  127
节点号码-ID，通过 SDO 或层设置服务（LSS）设置
波特率
 20  kbit/s
 50  kbit/s
 125  kbit/s
 250  kbit/s
 500  kbit/s
 800  kbit/s
 1  Mbit/s
周期循环时间
 1.5  ms  典型式
震荡时间
<150  ms
连接方式
 插头连接系统
配件 KV1H
特征
技术数据
内容补充
扫描
 磁性
分辨率
 12  bit
模拟输出
 0.1  mm
CANopen, SAE J1939, CANopen Safety
重复精度
±0.15  mm
单向式
测量范围
 0 …  2500 mm
测量范围可在 0 … 2500 mm 之间灵活使用
行进速度
≤2  m/s
故障率
 290  年份(s)
非冗余模拟式，在 40 °C (MTBF) 时根据 SN 29500
 240  年份(s)
CANopen 非冗余式, 在 40 °C (MTBF) 时根据 SN 29500
 540  年份(s)
非冗余模拟式，在 40 °C (MTBF) 时根据 SN 29500
 460  年份(s)
CAN 冗余式, 在 40 °C (MTBF) 时根据 SN 29500
 170  年份(s)
CAN Safety 冗余式, 在 40 °C (MTBF) 时根据 SN 29500
 730  年份(s)
CANopen Safety, 在 60 °C (MTTFd 值) 条件下
 156  FIT
CANopen Safety, 在 60 °C (PFH) 时，1 FIT = 1.0 E – 09 1/h
 84  %
CANopen Safety, 在 60 °C (DCavg 值) 条件下, ISO13849-1, 附件 E.2
许可
 符合 E1 标准
联合国欧洲经委会 UN ECE R10 批准号： E1 10 R - 05 8507
特征
技术数据
内容补充
环境温度
 -40 …  105 °C
电子设备
 -30 …  100 °C
机械装置，可选温度达 105 °C
储存温度
 -40 …  85 °C
相对湿度
 100  %
在安装和插入的状况下允许凝露
工作压力
<350  吧台
Pn 值根据 ISO 19879 标准
过载压力
<450  吧台
Pmax 限值根据 ISO 19879 标准
测试压力
 650  吧台
P静态 值根据 ISO 19879 标准
EMV
 根据 EN 61326-3.1 标准
环境条件为 CE，对抗扰度有要求的工业，排放限值等级 B
 按照 ISO 11452-1、-2、-3、-4、-5 标准
环境条件 MH,电磁干扰 EUB
 按照 ISO 7637-1、-2 标准
环境条件 MH,瞬态脉冲
 ISO 10605
环境条件 MH,静电放电 (E.S.D.)
防护等级
 IP67
按照 EN 60529 标准, 安装 KV1H 和匹配的插头
 IP6K9K
按 ISO 20653 标准， 已安装 KV1H 和匹配的插头
耐冲击性
1000 m/s2, 11 ms
按照 EN 60068-2-27 标准
耐振动性
70 m/s2, 10 … 2 kHz
按照 EN 60068-2-64 标准

系统所属组件

SIKO Global, 线拉编码器 SGH25
线拉编码器 SGH25
SIKO Global, 延长线 KV1H
延长线 KV1H

订单代码

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

测量范围

1500

1500

1500
单位 mm
2000
2500

环境条件

MH

MH

MH

移动式液压

CE

工业液压

接口

0/5V

0/5V

0/5V

0 … 5 V

电压输出
0/10V

0 … 10 V

电压输出
0,25/4,75V

0.25 … 4.75 V

电压输出
0,5/4,5V

0.5 … 4.5 V

电压输出
1,0/4,9V

1.0 … 4.9 V

电压输出
0/20mA

0 … 20 mA

电流输出
4/20mA

4 … 20 mA

电流输出
CAN

CANopen

CANs

CANopen Safety

冗余式

NR

NR

NR

非冗余

R

冗余

您专人的订货代码

SGH25 - 1500 - GW6 - MH - 0/5V - NR - M1 - DS - S
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

快速参考指南

PDF

DE | EN

使用手册

PDF

DE
EN
DE
EN

3D-CAD 模型

链接或 URL

CAD-Modell

欧盟符合性声明

PDF

DE | EN

安装指南

PDF

DE | EN

安装程序包

ZIP

下载

认证

E1

PDF

DE | EN

符合 UKCA 规定声明

PDF

EN

附件

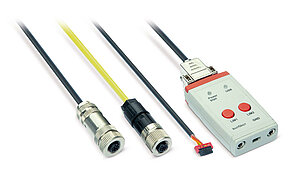

SIKO Global, 编程工具 ProTool SGH
编程工具 ProTool SGH

  • 用于SGH系列模拟传感器的编程工具

  • 测量范围以及模拟接口可自由编程

  • Windows 兼容的 - 即插即用

前往有关产品

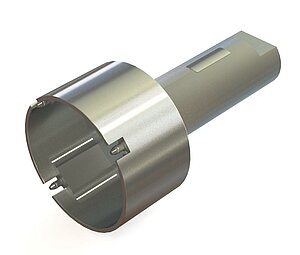

SIKO Global, 安装工具 ZB4005
安装工具 ZB4005

  • 拉绳编码器 SGH25 的安装辅助

  • 用于 SGH25 在焊接的液压缸中的简便安装

  • 可灵活应用于各种液压缸类型和液压缸柱塞行程

前往有关产品

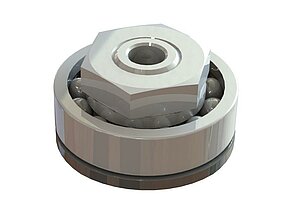

SIKO Global, 旋转环 ZB4009
旋转环 ZB4009

  • 用于补偿活塞头在活塞蓄能器或液压缸中的旋转运动

  • 适用于转速或者定位检测

  • 用于 SGH 系列的拉绳编码器

前往有关产品

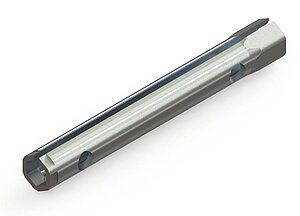

SIKO Global, 套筒扳手 ZB4008
套筒扳手 ZB4008

  • 简便安装 SGH 系列拉绳编码器的固定螺钉 M6

  • 开槽侧可防止在安装过程中损坏绳索

前往有关产品

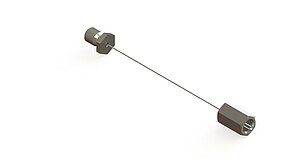

SIKO Global, 延长线 SVH
延长线 SVH

  • 用于 SGH 系列的拉绳编码器

  • 用于延长测量绳索或者到测量对象的距离 (测量路径未被延长)

  • 简便的安装

前往有关产品

类似产品

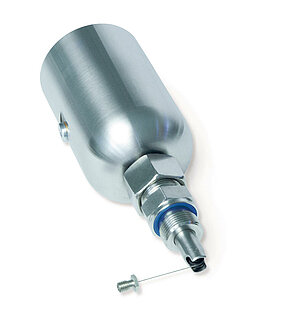

SIKO Global, 线拉编码器 SGH10L
线拉编码器 SGH10L

  • 测量范围 0 … 1000 mm (39.37 英寸)

  • 通过侧面安装几乎没有行程损失

  • 绝对值测量系统

前往有关产品

供货范围

  • SGH25
  • 快速参考指南
