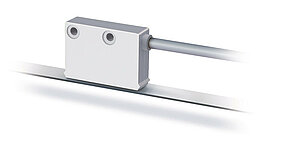

Sensor magnético MSK4000
Sensor compacto, incremental, interfaz digital, distancia de lectura 20 mm
- Resolución máx.0.25 mm
- Precisión de repetición ±2 incrementos (máx. ±0,5 mm)
- Trabaja con cinta magnética MB4000
- Distancia de lectura ≤ 20 mm
Dibujo técnico
Datos técnicos
Indicaciones dadas por una señal
Observación
El estado lógico de las señales A y B no está definido respecto a la señal de índice I o la señal de referencia R. Puede desviarse de la imagen de la señal.
Más informaciones
asignación de pines
no invertido
|
Señal |
E1 |
E6X |
|
GND |
negro |
1 |
|
+UB |
marrón |
2 |
|
A |
rojo |
3 |
|
B |
naranja |
4 |
|
nc |
5 |
|
|
nc |
6 |
|
|
nc |
7 |
invertido
|
Señal |
E1 |
E6X |
|
A |
rojo |
1 |
|
B |
naranja |
2 |
|
nc |
3 |
|
|
+UB |
marrón |
4 |
|
GND |
negro |
5 |
|
/A |
amarillo |
6 |
|
/B |
verde |
7 |
Invertido con señal de referencia
|
Señal |
E1 |
E6X |
|
A |
rojo |
1 |
|
B |
naranja |
2 |
|
I |
azul |
3 |
|
+UB |
marrón |
4 |
|
GND |
negro |
5 |
|
/A |
amarillo |
6 |
|
/B |
verde |
7 |
|
/I |
violeta |
8 |
Observación de montaje
|
A, Distancia de lectura sensor/cinta |
5 … 20 mm |
|
B, desplazamiento lateral |
±5 mm |
|
C, Error de alineación |
±10° |
|
D, Inclinación longitudinal |
±3° |
|
E, Inclinación lateral |
±3° |
Componente del sistema
Pedido
Configuración del producto
Característica
Seleccionar especificaciones
Complemento
Tensión de servicio
4
Tipo de conexión
E1
Longitud cable
00.2
Conexión de salida
PP
señal de salida
NI
señal de referencia
O
Resolución
0.25
Volumen del suministro
- MSK4000
- Set de fijación
- Instrucciones de montaje
