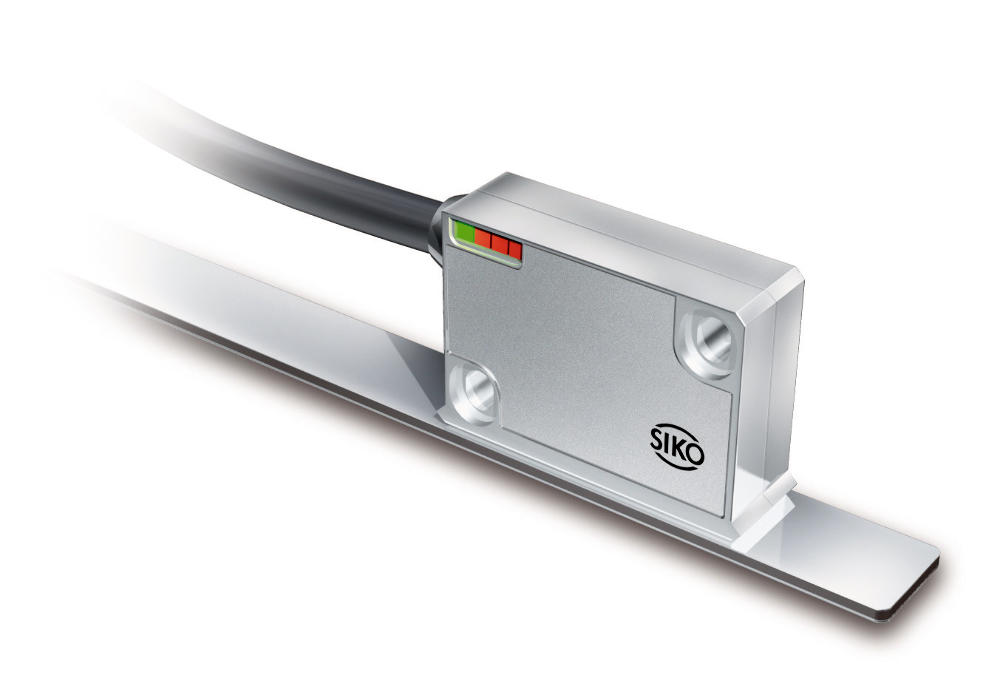

磁性传感器 LE100/1
增量式、模拟接口 1 VSS
- 重复精度最大为 ±1 μm
- LED 灯状态显示
- 与 MB100/1 磁栅尺配合工作
- 与磁栅尺MBR100工作
- 读取距离 ≤0.4 mm
- 信号周期为 1000 μm
- 输出电路为sin/cos 1 VSS
- 坚固的金属外壳
技术制图
技术数据
信号图
F: 1 VSS ±10 %
J: ≥0.2 V
K: ≥0.3 V
L: 100° ±20 %
M: 90° ±1.0° / ±3° (25 kHz)
X: 1 VSS
更多信息
连接引脚分配类型
无基准信号
信号符标 |
E1 |
E6X |
GND |
黑色 |
1 |
sin |
红色 |
2 |
/sin |
橙色 |
3 |
cos |
黄色 |
4 |
/cos |
绿色 |
5 |
+UB |
棕色 |
6 |
nc |
7 |
带基准信号
信号符标 |
E1 |
E6X |
sin |
红色 |
1 |
cos |
黄色 |
2 |
指数 |
蓝色 |
3 |
+UB |
棕色 |
4 |
GND |
黑色 |
5 |
/sin |
橙色 |
6 |
/cos |
绿色 |
7 |
/index |
紫色 |
8 |
安装提示
参考信号 |
O, I |
R |
A, 传感器/尺的读取间距 |
≤0.4 mm |
≤0.2 mm |
B, 横向偏移 |
±2 mm |
±0.5 mm |
C, 同心度偏差 |
±3° |
±3° |
D, 纵向斜度 |
±1° |
±1° |
E, 横向斜度 |
±3° |
±3° |
3 |
2 |
2 |
系统所属组件
订单代码
系统技术配置
特征
选择类型规格
内容补充
工作电压
10
造型结构
M
连接方式
E1
电缆长度
1.0
基准参考信号
O

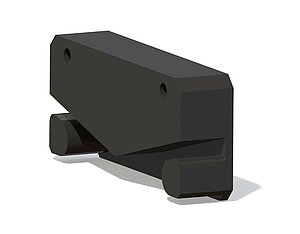

附件

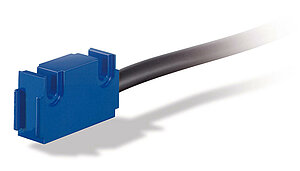

类似产品
供货范围
- LE100/1
- 紧固套件
- 快速参考指南
