Capteur magnétique LE100/1
Incrémental, interface analogique 1 VSS
- Reproductibilité ±1 μm max.
- LED d‘affichage d‘état
- Fonctionne avec bande magnétique MB100/1
- Fonctionne avec anneau de bande magnétique MBR100
- Distance de lecture ≤0.4 mm
- Période des signaux 1000 μm
- Circuit de sortie sin/cos 1 VSS
- Boîtier en métal robuste
Dessin industriel
Caractéristiques techniques
Image de signal
F : 1 VSS ±10 %
J : ≥0.2 V
K : ≥0.3 V
L : 100° ±20 %
M : 90° ±1.0° / ±3° (25 kHz)
X : 1 VSS
Plus d’informations
affectation des broches
sans signal de référence
|
Signal |
E1 |
E6X |
|
GND |
noir |
1 |
|
sin |
rouge |
2 |
|
/sin |
orange |
3 |
|
cos |
jaune |
4 |
|
/cos |
vert |
5 |
|
+UB |
marron |
6 |
|
nc |
7 |
avec signal de référence
|
Signal |
E1 |
E6X |
|
sin |
rouge |
1 |
|
cos |
jaune |
2 |
|
index |
bleu |
3 |
|
+UB |
marron |
4 |
|
GND |
noir |
5 |
|
/sin |
orange |
6 |
|
/cos |
vert |
7 |
|
/index |
violet |
8 |
Instruction de montage
|
Signal de référence |
O, I |
R |
|
A, distance de lecture capteur / bande |
≤0.4 mm |
≤0.2 mm |
|
B, décalage latéral |
±2 mm |
±0.5 mm |
|
C, défaut d'alignement |
±3° |
±3° |
|
D, inclinaison longitudinale |
±1° |
±1° |
|
E, inclinaison latérale |
±3° |
±3° |
|
3 |
2 |
2 |

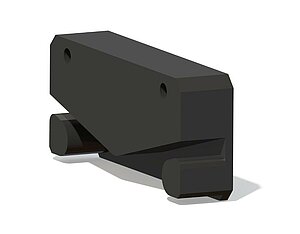

Composant du système
Commande
Product configuration
Caractéristique
Sélectionner les spécifications
Complément
Tension de service
10
modèle
M
Type de branchement
E1
Longueur de câble
1.0
signal de référence
O
Étendue de la livraison
- LE100/1
- Kit de fixation
- Instructions abrégées
