磁性传感器 LE200

紧密型传感器，增量式和模拟接口
SIKO Global, 磁性传感器 LE200
SIKO Global, 磁性传感器 LE200
  • 坚固的金属外壳
  • LED 灯状态显示
  • sin/cos 输出 1 VSS
  • 信号周期为 2000 μm
  • 磁栅尺 MB200/1
  • 不受灰尘, 碎屑和潮湿环境等因素的影响。
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Edward Stuart
Edward Stuart
Product Manager Business Unit MagLine
+1 734 426-3476 edward.stuart(at)siko-global.com
添加到关注清单
  • 技术数据
  • 更多信息
  • 系统所属组件
  • 订单代码
  • 下载资料
  • 附件
  • 类似产品

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
重量
 0.03  kg
(无电线)
外壳
 镀镍的压铸锌/铝
M 型结构
 绿色塑料
A 型结构
 压铸锌
ZM 型结构
传感器/尺的读取距离
 0.1 …  0.8 mm
参考信号 O, IA, ID
 0.1 …  0.5 mm
参考信号 RB, RD
电缆护套
 聚氨酯，适用拖链
6、8-芯线式 ø5-0.4 mm
电缆曲率半径
 5x 电缆直径
静态的
 7.5x 电缆直径
动态的
电缆寿命
>5  米尔循环
测试条件如下:
特征
技术数据
内容补充
工作电压
 10.5 …  30 V DC
5 V DC ±5 %
电流消耗
<25  mA  在 24 V DC 情况下
<50  mA  在 5 V DC 情况下
输出信号
 sin、 /sin、cos、 /cos、 指数、 /指数
输出电压
1 VSS ±10 %  在 0 … 70 °C 条件下
输出电流
≤60  mA  峰值, 5 s
每线
输出阻抗
 0  Ω  载荷
短路保护
信号周期
 2000  µm
电压误差
2.5 V, ±100 mV
正弦/余弦平均值对于GND (10.5 … 30 V 直流电)
UB/2 ±100 mV
对 GND 的正弦/余弦平均值 (5 V DC)
相位
90°±1°, ±3° (20 m/s)
sin/cos
 45  °
sin (参考信号)
 135  °
cos（基准信号）
连接方式
 开放的电缆末端
 插拔连接器
7/8 针

信号图

E: 基准电压 2.5 V
F: 1 VSS ±10 %
J: ≥0.2 V
K: ≥0.3 V
L: 100° ±20 %
M: 90° ±1.0° / ±3° (20 m/s)
X: 1 VSS
特征
技术数据
内容补充
线性偏差
±5  µm  在 TU = 20 °C 时
重复精度
 4  µm
单向式
行进速度
≤25  m/s
≤5  m/s
参考信号 RB, RD
特征
技术数据
内容补充
环境温度
-10 …  70 °C
储存温度
-30 …  80 °C
相对湿度
 100  %
允许凝露
EMV
 按照 EN 61000-6-2 标准
抗干扰性 / 影响度
 按照 EN 61000-6-4 标准
干扰发射 / 放射量
防护等级
 IP67
按照 EN 60529 标准
耐冲击性
500 m/s2, 11 ms
按照 EN 60068-2-27 标准
耐振动性
200 m/s2, 50 Hz … 2 kHz
按照 EN 60068-2-6 标准

更多信息

连接引脚分配类型

无基准信号

信号符标
 E1
 E6X
GND
 黑色
 1
sin
 红色
 2
/sin
 橙色
 3
cos
 黄色
 4
/cos
 绿色
 5
+UB
 棕色
 6
nc
 7

带基准信号

信号符标
 E1
 E6X
sin
 红色
 1
cos
 黄色
 2
指数
 蓝色
 3
+UB
 棕色
 4
GND
 黑色
 5
/sin
 橙色
 6
/cos
 绿色
 7
/index
 紫色
 8

系统所属组件

SIKO Global, 磁性传感器 LE200
磁性传感器 LE200
SIKO Global, 磁尺 MB200/1
磁尺 MB200/1

订单代码

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

工作电压

10

10

10

10.5 … 30 V 直流

5

5 V DC ±5 %

造型结构

M

M

M

A

ZM

连接方式

E1

E1

E1

开放的电缆末端

E6X

圆插头无匹配连接器

0

延长线根据需求

电缆长度 L

01,0

01.0

01.0 m, 最小增量 1 m
01.0  20.0 m, 最小增量 1 m

基准参考信号

O

O

O

无

IA

周期性指数 (模拟式)

指数信号每 2mm
ID

周期指数 (数字式)

RB

固定, 尺侧 (模拟式)

RD

固定, 尺侧 (数字式)

指数信号每 2mm

您专人的订货代码

LE200 - 10 - M - E1 - 01.0 - O
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

安装指南

PDF

DE | EN

欧盟符合性声明

PDF

DE | EN

3D-CAD 模型

链接或 URL

CAD-Modell

附件

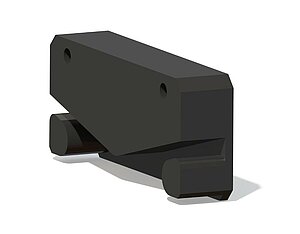

SIKO Global, 安装工具 ZB3054
安装工具 ZB3054

  • 用于10毫米宽度增量磁尺的安装辅助

  • 磁尺的简便安装

  • 适用于 M, ZM, K 型磁性传感器

前往有关产品

类似产品

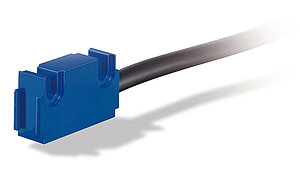

SIKO Global, 磁性传感器 LE100/1
磁性传感器 LE100/1

  • 重复精度最大为 ±1 μm

  • LED 灯状态显示

  • 与 MB100/1 磁栅尺配合工作

前往有关产品

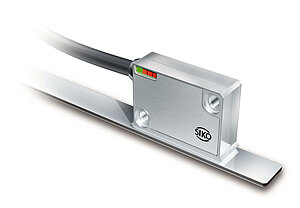

SIKO Global, 磁性传感器 LS100
磁性传感器 LS100

  • 重复精度最大为 ±1 μm

  • 输出电路为sin/cos 1 VSS

  • 信号周期为 1000 μm（模拟式）

前往有关产品

供货范围

  • LE200
  • 紧固套件
  • 用户信息

与产品相关的行业
