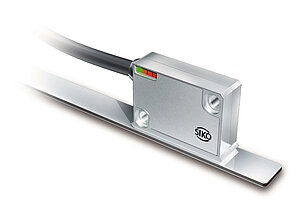

磁性传感器 LS100
增量式、 微型、 模拟接口 1 VSS
- 重复精度最大为 ±1 μm
- 输出电路为sin/cos 1 VSS
- 信号周期为 1000 μm（模拟式）
- 实时信号输出
- 与 MB100/1 磁栅尺配合工作
技术制图
技术数据
信号图
F: 1 VSS ±10 %
G 与 H 比率: 偏移度 ±10 mV
M: 90° ±1.0° / ±3° (25 kHz)
更多信息
连接引脚分配类型
|
信号符标 |
PIN |
|
nc |
1 |
|
GND (OV) |
2 |
|
nc |
3 |
|
nc |
4 |
|
/B (cos) |
5 |
|
B (cos+) |
6 |
|
"A (sin+) " |
7 |
|
/A (sin) |
8 |
|
nc |
9 |
|
GND (OV) |
10 |
|
nc |
11 |
|
+UB |
12 |
|
nc |
13 |
|
GND (OV) |
14 |
|
nc |
15 |
安装提示
|
A, 传感器/尺的读取间距 |
≤0.4 mm |
|
B, 横向偏移 |
±2 mm |
|
C, 同心度偏差 |
±3° |
|
D, 纵向斜度 |
±1° |
|
E, 横向斜度 |
±3° |
|
5 |
2 |
提示
感应器和插头之间的电线不能事后被延长和缩短
系统所属组件
订单代码
系统技术配置
特征
选择类型规格
内容补充
工作电压
5
电缆长度
01.0
供货范围
- LS100
- 紧固套件
- 安装指南
- 距离规范
