定位驱动器 AG02 inkremental

增量式
SIKO Global, 定位驱动器 AG02 inkremental
SIKO Global, 定位驱动器 AG02 inkremental

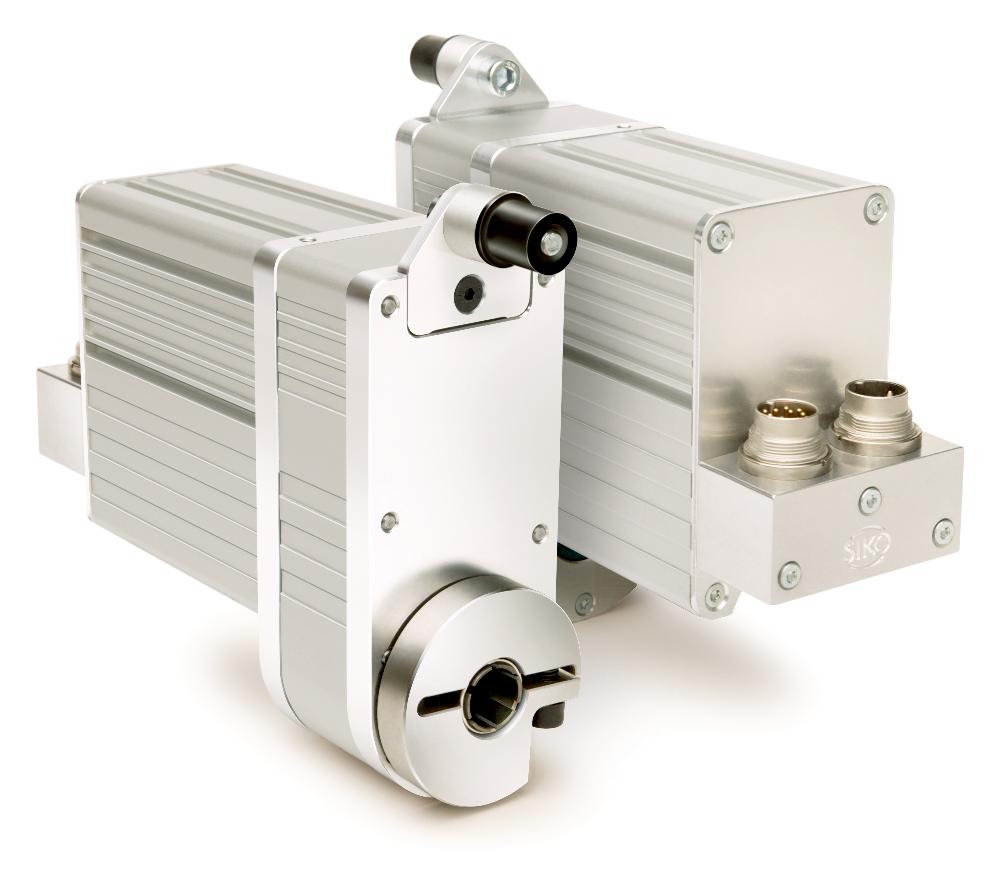

用于简便定位任务的坚固强大的定位驱动器
  • 简便的安装
  • 通孔空心轴最大直径可达 ø14 mm
  • 在驱动轴上集成的磁性位置编码器
  • 集成式电机控制（可选项）
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 订单代码
  • 下载资料
  • 附件

技术制图

SIKO Global, 定位驱动器 AG02 inkremental

技术数据

机械参数
电气数据
环境条件
特征
技术数据
内容补充
重量
~1.6  kg
(增量)
轴
 钢材发蓝处理
外壳
 铝
额定转矩/额定转速
 5  Nm  在 80 min-1 时
i = 55.3 (70 W-M 电机)
 8  Nm  在 120 min-1 时
i = 55.3 (150 W 电机)
 6  Nm  在 70 min-1 时
i = 62.2 (70 W-M 电机)
 9  Nm  在 100 min-1 时
i = 62.2 (150 W 电机)
工作方式
 间歇运行 S3: 25 % 接通时间, 10 min.
按照 EN 60034-1 标准

Motor

特征
技术数据
内容补充
工作电压
 0 …  24 V DC
反极性保护
24 V DC ±10 %
反极性保护, 带电机控制 PWM
功率消耗
 70  W
 150  W
额定电流
5.8 A ±4 %  (150 W 电机)
最大负载电流 i = 55.3 / i = 62.2
2.9 A ±4 %  (70 W-M 电机)
最大负载电流 i = 55.3 / i = 62.2
连接方式
 2 个 M16 插拔连接器
3 针, 1 个插头; 12 针, 1 个插头

Geber

特征
技术数据
内容补充
工作电压
5 V DC ±5 %
位置编码器 LD5, 无反极性保护
24 V DC ±20 %
位置编码器 LD24 + OP, 反极性保护
电流消耗
<50  mA
位置编码器 LD5
<25  mA
位置编码器 LD24+ OP
输出电路
 线驱动 (RS422)
位置编码器 LD5 + LD24
 推拉式 (OP)
位置编码器 OP
输出信号
A, B, I, /A, /B, /I
脉冲频率
≤20  kHz

Motorsteuerung PWM

特征
技术数据
内容补充
工作电压
24 V DC ±20 %  调节，带 LED 指示灯
反极性保护
输入
 带LED指示灯的数字式/ 模拟式
模拟式输入端
 0 …  10 V
阻抗 >1.3 MΩ
-10 …  10 V
阻抗 >1.3 MΩ
数字量输入
 15 …  30 V  、 典型 10 mA
PWM (脉冲宽度调制) 输入
~16  kHz  , 无级的, 0 … 100 %
软启动
特征
技术数据
内容补充
环境温度
 0 …  50 °C
 0 …  70 °C
无电机控制，带位置编码器
 0 …  80 °C
无电机控制，无位置编码器
储存温度
-20 …  80 °C
相对湿度
不允许凝露
EMV
 EN 61800-3, 第二环境
抗干扰性 / 影响度
 EN 61800-3, C3
干扰发射 / 放射量
防护等级
IP50 (IP65 可选择)  在已安装好适配插头时
按照 EN 60529 标准
耐冲击性
500 m/s2, 11 ms
按照 EN 60068-2-27 标准
耐振动性
≤100 m/s2, 5 … 150 Hz
按照 EN 60068-2-6 标准

更多信息

连接引脚分配类型

电机/电源

信号符标
 PIN
电机+/+UB
 1
nc
 2
电机-/0 V
 3

编码器

LD24
 LD5
 PIN
/B
 /B
 A
nc
 +SUB (传感器)
 B
/I
 /I
 C
I
 I
 D
A
 A
 E
nc
 nc
 G
/A
 /A
 F
B
 B
 H
nc
 nc
 J
GND
 GND
 K
nc
 SGND (传感器)
 L
+UB
 +UB
 M

电机控制 PWM

数字式
 模拟单极
 模拟双极
 PIN
顺时针旋转 正极
 使能 正极
 使能 正极
 1
顺时针旋转 接地
 启用接地功能
 启用接地功能
 2
逆时针旋转 正极
 cw/ccw 正极
 nc
 3
逆时针旋转 接地
 cw/ccw 接地
 nc
 4
快速/潜行 正极
 模拟式 0 … +10 V
 模拟式 0 … +10 V
 5
快速/潜行 接地
 模拟式 接地
 模拟式 接地
 6
nc
 nc
 nc
 7
nc
 nc
 nc
 8

功率曲线

订单代码

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

传动比

55,3

55.3

55,3

i = 55.3

62,2

i = 62.2

发动机功率

150W

150W

150W

150 W

70W-M

70 W

只限于电机控制 SD, SUP 或者 SBP

轴结构设计/
直径

KR/14

KR/14

KR/14

夹环, 直径14 mm

N/10

键槽, 直径10 mm

i=55.3, 其他的传动比按需求提供

扭矩臂

B

B

B

接线片

包括弹性轴套
OD

无

电气连接的方向位置

LR

LR

LR

径向

对外部电机控制
LA

轴方向

对内部电机控制

位置编码器

LD24

LD24

LD24

增量式 1000 脉冲

+10 … +30 V DC
LD5

增量式 1000 脉冲

+5 V DC ±5 %
OP

推挽带反向信号

+10 … +30 V DC
O

无

仅适用于 "电气连接位置 " 为 LR 时

电机控制 PWM

OMS

OMS

OMS

无

只限于电机功率 150 W
SD

数字式输入

SUP

模拟输入, 单极 0 … +10 V

SBP

模拟输入, 双极 -10 … +10 V

您专人的订货代码

AG02 inkremental - 55.3 - 150W - KR/14 - D - B - LR - LD24 - OMS - XX/XX - OFB
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

3D-CAD 模型

ZIP

CAD-Modell

附件

SIKO Global, 概览 配套插头
概览 配套插头

  • 配套插头，直头

  • 配套插头，弯头式

  • D-SUB 插头

前往有关产品
SIKO Global, 电机控制 MS02
电机控制 MS02

  • 安装方便（U形轨道）

  • 控制形式可调

  • 应用于各种不同的定位控制

前往有关产品

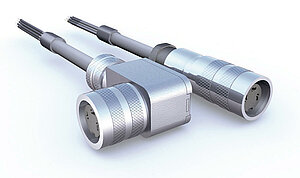

SIKO Global, 延长线 KV02S0
延长线 KV02S0

  • 预装配电缆接头

  • 电缆长度可达 20 米

  • 连接技术 M16, 3针

前往有关产品

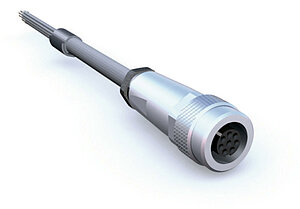

SIKO Global, 延长线 KV08S0
延长线 KV08S0

  • 预装配电缆接头

  • 电缆长度可达 15 m

  • 连接技术 M9, 8 针

前往有关产品

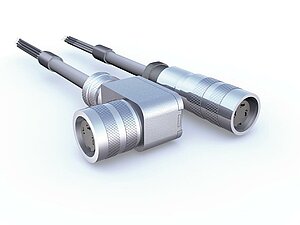

SIKO Global, 延长线 KV12S0
延长线 KV12S0

  • 预装配电缆接头

  • 电缆长度可达 20 米

  • 连接技术 M16, 12 针

前往有关产品
更多附件
订货代码
配套插头, 12 针，插口
76572
配套插头, 12 针, 弯角插口
79666
配套插头, 8 针, 插口
81351
配套插头, 3 针, 弯角插口
81363
配套插头, 3 针，插口
82182

供货范围

  • AG02 inkremental
