Posizionatore AG02 inkremental

Incrementale
SIKO Global, Posizionatore AG02 inkremental
SIKO Global, Posizionatore AG02 inkremental
Attuatore robusto e potente per facilitare il posizionamento
  • Montaggio facile
  • Albero cavo passante con ø fino a max. 14 mm
  • Trasduttore di posizione magnetico integrato su albero di uscita
  • Sistema di controllo motore integrato (opzione)
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
Aggiungi alla lista dei desideri
  • Disegno tecnico
  • Dati tecnici
  • Ulteriori informazioni
  • Ordine
  • Download
  • Accessori

Disegno tecnico

SIKO Global, Posizionatore AG02 inkremental

Dati tecnici

Dati meccanici
Dati elettrici
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Peso
~1.6  kg
(incrementale)
albero
 acciaio brunito
Corpo
 alluminio
Coppia nominale/N. di giri nominale
 5  Nm  con 80 min-1
i = 55.3 (70 W-M Motor)
 8  Nm  con 120 min-1
i = 55.3 (motore da 150 W)
 6  Nm  con 70 min-1
i = 62.2 (70 W-M Motor)
 9  Nm  con 110 min-1
i = 62.2 (motore da 150 W)
Modo operativo
 funzionamento intermittente S3: rapp. d'inserz. 25 %, 10 min.
EN 60034-1

Motor

Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
 0 …  24 V DC
senza sistema di controllo motore PWM
24 V DC ±10 %
protezione da inversione di polarità, con sistema di controllo motore PWM
Potenza assorbita
 70  W
 150  W
Corrente nominale
5.8 A ±4 %  (motore da 150 W)
max. corrente di carico i = 55.3 / i = 62.2
2.9 A ±4 %  (motore da 70 W-M)
max. corrente di carico i = 55.3 / i = 62.2
Tipo di connessione
 2 connettori M16
a 3 poli, 1 connettore maschio; a 12 poli, 1  connettore maschio

Geber

Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
5 V DC ±5 %
posizionatore LD5, senza protezione da inversione di polarità
24 V DC ±20 %
trasduttore di posizione LD24 + OP, con protezione da inversione di polarità
Corrente assorbita
<50  mA
trasduttore di posizione LD5
<25  mA
trasduttore di posizione LD24 + OP
Circuito di uscita
 Line Driver (RS422)
trasduttore di posizione LD5 + LD24
 Push Pull (OP)
trasduttore di posizione OP
Segnali di uscita
A, B, I, /A, /B, /I
Frequenza degli impulsi
≤20  kHz

Motorsteuerung PWM

Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
24 V DC ±20 %  regolata, con indicatore LED
protezione da inversione di polarità
Ingressi
 digitale con indicatore LED / analogico
Ingressi analogici
 0 …  10 V
impedenza >1.3 MΩ
-10 …  10 V
impedenza >1.3 MΩ
Ingressi digitali
 15 …  30 V  , tipico 10 mA
PWM (‌modulazione di larghezza di impulso) ingresso
~16  kHz  , a regolazione continua, 0 … 100 %
avviamento dolce
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
 0 …  50 °C
 0 …  70 °C
senza sistema di controllo motore, con trasduttore di posizione
 0 …  80 °C
senza sistema di controllo motore, senza trasduttore di posizione
Temperatura di stoccaggio
-20 …  80 °C
Umidità relativa dell'aria
condensazione non ammessa
CEM
 EN 61800-3, secondo ambiente
immunità / immissione
 EN 61800-3, C3
emissione elettromagnetica / emissione
Grado di protezione
IP50 (opzionale IP65)  con controspine montate
EN 60529
Resistenza allo shock
500 m/s2, 11 ms
EN 60068-2-27
Resistenza alle vibrazioni
≤100 m/s2, 5 … 150 Hz
EN 60068-2-6

Ulteriori informazioni

piedinatura

Motore/Alimentazione di tensione

Segnale
 PIN
Motore+/+UB
 1
nc
 2
Motore-/0 V
 3

Trasduttore

LD24
 LD5
 PIN
/B
 /B
 A
nc
 "+SUB (sensore)"
 B
/I
 /I
 C
I
 I
 D
A
 A
 E
nc
 nc
 G
/A
 /A
 F
B
 B
 H
nc
 nc
 J
GND
 GND
 K
nc
 SGND (Sensore)
 L
+UB
 +UB
 M

Sistema di controllo motore PWM

digitale
 analogico unipolare
 analogico bipolare
 PIN
Rotazione destrorsa positivo
 Enable positivo
 Enable positivo
 1
Rotazione destrorsa massa
 Enable massa
 Enable massa
 2
Rotazione sinistrorsa positivo
 destra/sinistra positivo
 nc
 3
Rotazione sinistrorsa massa
 destra/sinistra massa
 nc
 4
Veloce/Lento positivo
 analogico 0 … +10 V
 analogico 0 … +10 V
 5
Veloce/Lento massa
 "analogico massa "
 "analogico massa "
 6
nc
 nc
 nc
 7
nc
 nc
 nc
 8

Curva di rendimento

Ordine

Configurazione prodotto

Caratteristica

Scegli specifiche

Integrazione

Scegli specifica

Trasmissione

55,3

55.3

55,3

i = 55.3

62,2

i = 62.2

potenza motore

150W

150W

150W

150 W

70W-M

70 W

solo per sistema di controllo motore SD, SUP o SBP

esecuzione albero/
diametro

KR/14

KR/14

KR/14

anello di bloccaggio, ø14 mm

N/10

scanalatura chiavetta, ø10 mm

con i=55.3, altre trasmissioni su richiesta

Ammortizzatore di coppia

B

B

B

linguetta

incl. boccola in elastomero
OD

senza

posizione collegamento elettrico

LR

LR

LR

radiale

per sistema di controllo motore esterno
LA

assiale

per sistema di controllo motore integrato

trasduttore di posizione

LD24

LD24

LD24

incrementale 1000 impulsi

+10 … +30 V DC
LD5

incrementale 1000 impulsi

+5 V DC ±5 %
OP

push-pull con canali complementari

+10 … +30 V DC
O

senza

"solo con ""posizione connessione elettrica"" LR"

Sistema di controllo motore PWM

OMS

OMS

OMS

senza

solo per potenza motore di 150 W
SD

ingresso digitale

SUP

ingresso analogico, unipolare 0 … +10 V

SBP

ingresso analogico, bipolare -10 … +10 V

Il tuo codice ordine

AG02 inkremental - 55.3 - 150W - KR/14 - D - B - LR - LD24 - OMS - XX/XX - OFB
Vuoi richiedere un preventivo non vincolante?
Quantità:

Download

Scheda tecnica

PDF

DE
EN
IT
ES
ZH
FR

Modello CAD 3D

ZIP

CAD-Modell

Accessori

SIKO Global, Panoramica Controconnettore
Panoramica Controconnettore

  • Controconnettore diritto

  • Controconnettore angolato

  • Connettore D-SUB

Vai al prodotto
SIKO Global, Sistema di controllo motore MS02
Sistema di controllo motore MS02

  • Montaggio facile (guida profilata)

  • Possibilità di controllo variabili

  • Impiego possibile con diversi controllori di posizione

Vai al prodotto

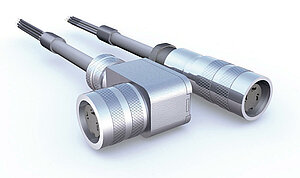

SIKO Global, Prolunga cavo KV02S0
Prolunga cavo KV02S0

  • Connettore precablato

  • Lunghezza cavi fino a 20 m

  • Tecnologia di connessione M16, 3 poli

Vai al prodotto

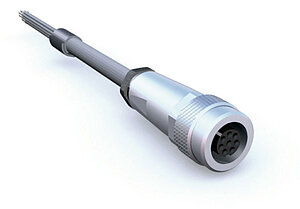

SIKO Global, Prolunga cavo KV08S0
Prolunga cavo KV08S0

  • Connettore precablato

  • Lunghezza cavi fino a 15 m

  • Tecnologia di connessione M9, 8 poli

Vai al prodotto

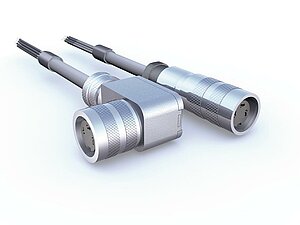

SIKO Global, Prolunga cavo KV08S0
Prolunga cavo KV08S0

  • Connettore precablato

  • Lunghezza cavi fino a 20 m

  • Tecnologia di connessione M16, 12 poli

Vai al prodotto
Ulteriori accessori
Codice ordine
Controconnettore, a 12 poli, connettore femmina
76572
Controconnettore, a 12 poli, conn. femm. ang.
79666
Controconnettore, a 8 poli, connettore femmina
81351
Controconnettore, a 3 poli, conn. femm. ang.
81363
Controconnettore, a 3 poli, connettore femmina
82182

Volume di fornitura

  • AG02 inkremental
  • Guida all’uso

Settori rilevanti per il prodotto

Assi di legno in un'azienda di falegnameria
Lavorazione del legno
Sistemi di posizionamento SIKO per la tecnologia di confezionamento
Tecnologia degli imballaggi

Lista dei desideri

Lista dei desideri

Contatto

Contatto

SIKO Products Inc., Sede centrale/Distribuzione Nord America

Avete domande sulla nostra azienda o sui nostri prodotti?

Saremo lieti di aiutarti.

sales.us(at)siko-global.com

+1 734 426-3476

Sede centrale

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Germania

Contatto
+49 7661 394-0
info(at)siko-global.com
Abbonarsi alla newsletter
Vieni a trovarci anche su

Facebook

Xing

Linkedin

Instagram

Youtube

X

Soluzioni
  • Regolazione del formato
  • Automazione mobile
  • Tecnologia di azionamento e robotica
Prodotti
  • Indice prodotti
  • Sistemi di posizionamento
  • Sensori lineari
  • Sensori rotativi
Service
  • Consulenza sui prodotti
  • Assistenza post-vendita
  • Riparazione e manutenzione
  • Corsi di formazione e workshop
  • Area download
  • Tutorial e video
Azienda
  • Chi siamo
  • Sala stampa
  • Eventi
  • Contatto
  • Colophon
  • Tutela dei dati
  • Condizioni di vendita
  • Impostazioni dei cookie
© Copyright 2024 SIKO GmbH
