Posizionatore AG01 analog

analogico
SIKO Global, Posizionatore AG01 analog
SIKO Global, Posizionatore AG01 analog
Attuatore compatto ad alte prestazioni per compiti di posizionamento assoluto
  • Montaggio facile
  • Albero cavo passante possibile con ø fino a max. 14 mm
  • Trasduttore di posizione analogico integrato per la misura assoluta
  • Collegamento elettrico tramite cavo o connettore
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
Aggiungi alla lista dei desideri
  • Disegno tecnico
  • Dati tecnici
  • Ulteriori informazioni
  • Ordine
  • Download
  • Accessori
  • Prodotti simili

Disegno tecnico

SIKO Global, Posizionatore AG01 analog

Dati tecnici

Dati meccanici
Dati elettrici
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Peso
~1.5  kg
albero
 acciaio brunito
Corpo
 alluminio, pressogetto di zinco rivestito con polveri
Coppia nominale/N. di giri nominale
 1.1  Nm  con 430 min-1
i = 12.4 (motori da 70 W)
 2.1  Nm  con 225 min-1
i = 24 (motori da 70 W)
 4.2  Nm  con 110 min-1
i = 48 (motori da 70 W)
Modo operativo
 funzionamento intermittente S3: rapp. d'inserz. 25 %, 10 min.
EN 60034-1

Motor

Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
 0 …  24 V DC
motori da 70 W
Potenza assorbita
 70  W
Corrente nominale
2.9 A ±10 %  (motore da 70 W-M)
max. corrente di carico 3.2 A
4.1 A ±10 %  (motore da 70 W-G)
max. corrente di carico 4.5 A
Tipo di connessione
 2 connettori M9
a 4 poli, 1 connettore maschio; a 3 poli, 1 connettore maschio

Geber Potentiometer

Caratteristica
Dati tecnici
Integrazione
Capacità di carico
 2  W  a 70 °C
trasduttore di posizione P10
Tolleranza della resistenza
±5  %
trasduttore di posizione P10
Resistenza di terminazione standard
0.2 % oppure 1 Ω
trasduttore di posizione P10 (il valore rispettivamente maggiore)
Tolleranza di linearità
±0.25  %
trasduttore di posizione P10

Messwandler, Stromausgang

Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
24 V DC ±20 %  con resistenza di carico ≤500 Ω

Messwandler, Spannungsausgang

Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
24 V DC ±20 %
Icarico ≤10 mA
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
 0 …  70 °C
Temperatura di stoccaggio
-20 …  80 °C
Umidità relativa dell'aria
condensazione non ammessa
CEM
 EN 61800-3, secondo ambiente
immunità / immissione
 EN 61800-3, C3
emissione elettromagnetica / emissione
Grado di protezione
IP63 (opzionale IP65)  con controspine montate
EN 60529
Resistenza allo shock
500 m/s2, 11 ms
EN 60068-2-27
Resistenza alle vibrazioni
≤100 m/s2, 5 … 150 Hz
EN 60068-2-6

Ulteriori informazioni

piedinatura

Motore

Segnale
 EX
 E1
+
 1
 M1, stampato in bianco
+
 2
-
 3
 M2, stampato in bianco
-
 4

potenziometro

Segnale
 MWU
 MWI
 EX
 E1
Po
 +24 V DC
 I+
 1
 Braun
S
 Uout
 2
 verde
Pe
 GND
 I-
 3
 bianco

Curva di rendimento

Ordine

Configurazione prodotto

Caratteristica

Scegli specifiche

Integrazione

Scegli specifica

Trasmissione

48

48

48

i = 48

24

i = 24

12,4

i = 12.4

potenza motore

70W-M

70W-M

70W-M

24 V DC

70W-G

24 V DC

0

altri su richiesta

esecuzione albero/
diametro

KR/14

KR/14

KR/14

anello di bloccaggio, ø14 mm

KR/12

albero cavo, ø12 mm

N/10

scanalatura chiavetta, ø10 mm

solo per l'albero cavo modello S

albero cavo tipo

S

S

S

foro cieco

D

passante

Ammortizzatore di coppia

A

A

A

perno, ø6 mm

B

linguetta I

incl. boccola in elastomero

Tipo di connessione

E1

E1

E1

cavo libero

EX

presa sull'apparecchiatura

lungh. cavo motore

2

2

2

in m

0

altri su richiesta

lungh. cavo trasduttore

2

2

2

in m

0

altri su richiesta

trasduttore di posizione

P10

P10

P10

potenziometro 10 kΩ

10 Wendel-Potentiometer
MWI

convertitore di misura 4 … 20 mA

10 Wendel-Potentiometer
MWU

convertitore di misura 0 … 10 V

10 Wendel-Potentiometer
0

altri su richiesta

trasmissione potenziometro *

1

1

1 max.
1  128 max.
nur bei Geber P10, MWI und MWU
0

altri su richiesta

Senso di rotazione

i

i

i

valori crescenti in senso orario

nur bei Geber MWI oder MWU
e

valori crescenti in senso antiorario

nur bei Geber MWI oder MWU
* Calcolo trasmissione potenziometro: se sono necessari ad es. 120 giri per uno spostamento, allora va indicata una trasmissione di 12 per il potenziometro a 10 spirali. Vale a dire: numero dei giri necessari/10 (potenziometro a 10 spirali) = trasmissione potenziometro

Il tuo codice ordine

AG01 analog - 48 - 70W-M - KR/14 - S - A - E1 - 2 - 2 - P10 - 1 - i
Vuoi richiedere un preventivo non vincolante?
Quantità:

Download

Scheda tecnica

PDF

DE
EN
IT
ES
ZH
FR

Guida all’uso

PDF

DE | EN

Modello CAD 3D

Link/URL

CAD-Modell

Istruzioni per il montaggio

PDF

DE | EN

Accessori

SIKO Global, Panoramica Controconnettore
Panoramica Controconnettore

  • Controconnettore diritto

  • Controconnettore angolato

  • Connettore D-SUB

Vai al prodotto
SIKO Global, Sistema di controllo motore MS02
Sistema di controllo motore MS02

  • Montaggio facile (guida profilata)

  • Possibilità di controllo variabili

  • Impiego possibile con diversi controllori di posizione

Vai al prodotto

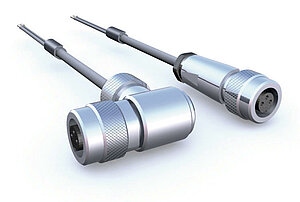

SIKO Global, Prolunga cavo KV03S0
Prolunga cavo KV03S0

  • Connettore precablato

  • Lunghezza cavi fino a 20 m

  • Tecnologia di connessione M9, 3 poli

Vai al prodotto

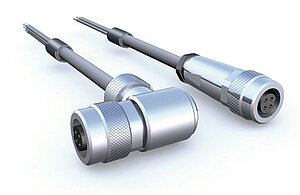

SIKO Global, Prolunga cavo KV04S0
Prolunga cavo KV04S0

  • Connettore precablato

  • Lunghezza cavi fino a 20 m

  • Tecnologia di connessione M9, 4 poli

Vai al prodotto
Ulteriori accessori
Codice ordine
Controconnettore, a 3 poli, connettore femmina
81487
Controconnettore, a 3 poli, conn. femm. ang.
82366
Controconnettore, a 4 poli, connettore femmina
83447

Prodotti simili

SIKO Global, Posizionatore AG03/1
Posizionatore AG03/1

  • Montaggio facile, dimensioni compatte

  • Albero cavo passante con ø fino a max. 14 mm

  • Motore brushless EC da 50 W, 24 V di elevata durata di vita

Vai al prodotto

Volume di fornitura

  • AG01 analog
  • Guida all’uso

Settori rilevanti per il prodotto

Assi di legno in un'azienda di falegnameria
Lavorazione del legno
Sistemi di posizionamento SIKO per la tecnologia di confezionamento
Tecnologia degli imballaggi

Lista dei desideri

Lista dei desideri

Contatto

Contatto

SIKO Products Inc., Sede centrale/Distribuzione Nord America

Avete domande sulla nostra azienda o sui nostri prodotti?

Saremo lieti di aiutarti.

sales.us(at)siko-global.com

+1 734 426-3476

Sede centrale

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Germania

Contatto
+49 7661 394-0
info(at)siko-global.com
Abbonarsi alla newsletter
Vieni a trovarci anche su

Facebook

Xing

Linkedin

Instagram

Youtube

X

Soluzioni
  • Regolazione del formato
  • Automazione mobile
  • Tecnologia di azionamento e robotica
Prodotti
  • Indice prodotti
  • Sistemi di posizionamento
  • Sensori lineari
  • Sensori rotativi
Service
  • Consulenza sui prodotti
  • Assistenza post-vendita
  • Riparazione e manutenzione
  • Corsi di formazione e workshop
  • Area download
  • Tutorial e video
Azienda
  • Chi siamo
  • Sala stampa
  • Eventi
  • Contatto
  • Colophon
  • Tutela dei dati
  • Condizioni di vendita
  • Impostazioni dei cookie
© Copyright 2024 SIKO GmbH
