Codeur de valeur absolue WH58MR

Codeur rotatif de sécurité absolu redondant
SIKO Global, Codeur de valeur absolue WH58MR
SIKO Global, Codeur de valeur absolue WH58MR
Le codeur rotatif WH58MR est un codeur de sécurité magnétique possédant un enregistrement de position redondant et un arbre creux qui a été développé spécialement pour être utilisé dans les machines mobiles. Il peut être employé dans les applications relevant de la sécurité jusquau niveau de performance PLd.De par sa construction particulièrement robuste dinterface redondante CANopen ou CANopen Safety, il convient parfaitement aux applications difficiles dans les machines mobiles.
  • Codeur rotatif de sécurité absolu redondant
  • Interface CANopen Safety ou CANopen redondant
  • utilisable dans les applications jusqu’au niveau de performance PLd
  • arbre creux jusqu'à un ø de 15 mm
  • Boîtier testé au brouillard salin disponible
  • Compatibilité CEM élevée
  • Type de protection IP67
  • avec technologie PURE.MOBILE
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
Visionner la vidéo d‘expert
Ajouter à la liste aide-mémoire
  • Dessin industriel
  • Caractéristiques techniques
  • Plus d’informations
  • Commande
  • Téléchargements
  • Accessoires
  • Produits comparables

Dessin industriel

SIKO Global, Codeur de valeur absolue WH58MR

Caractéristiques techniques

Donnnées mécaniques
Données électriques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
arbre
 acier spécial inoxydable
Bride
 aluminium
Boîtier
 aluminium moulé sous pression
revêtement KTL
Régime
≤3000  min-1
Couple d'inertie
≤110  gcm²
Couple de démarrage
≤3  Ncm  à 20 °C
Contraintes de l'arbre
≤80  N
radial
≤40  N
axial
Gaine de câble
 PVC
type de connexion E1
Caractéristique
Caractéristiques techniques
Complément
Tension de service
 8 …  36 V CC
protection contre l'inversion de polarité
Consommation de courant
 20  mA  pour 36 V
par codeur
 28  mA  pour 24 V DC
par codeur
 76  mA  pour 8 V
par codeur
Puissance absorbée
≤800  mW
sans charge, par codeur
mémoire de paramètres
105 cycles
est également valable pour les opérations de calibrage
Affichage d'état
 2 LED tricolores (rouge/vert/jaune)
état de l'appareil/état CAN
Capacité de charge
±60  V
interface CAN
Interface
 selon ISO 11898-1/2, non séparé galvaniquement
CANopen, CiA 301, CiA 303, CiA 305, CiA 406
 selon ISO 11898-1/2, non séparé galvaniquement
CANopen Safety, CiA 301, CiA 303, CiA 305, CiA 406, EN 50325-5
Adresse
 1 …  127
ID nœud, par SDO ou Layer Setting Service (LSS)
Vitesse en bauds
 20  kbit/s
 50  kbit/s
 125  kbit/s
 250  kbit/s
 500  kbit/s
 800  kbit/s
 1  Mbit/s
Temps de cycle
 1.5  ms  typique
Heure d'enclenchement
<150  ms
Type de branchement
 1 connecteur M12 (codage A)
5 pôles, 1 broche (type de connexion E12E), bus de terrain et alimentation reliés à l'intérieur
 2 connecteurs M12 (codage A)
5 pôles, 1 broche, 1 douille (type de connexion E12), 5 bus de terrain et alimentation reliés à l'intérieur
 2 connecteurs M12 (codage A)
5 pôles, 2 broches, (type de connexion E12EE), bus de terrain et alimentation séparés
 extrémité de câble ouverte
type de branchement E1, bus de terrain et alimentation reliés à l'intérieur
Caractéristique
Caractéristiques techniques
Complément
Détection
 magnétique
Résolution
 14  bit
tour simple, 16384 pas/tour
Plage de mesure
 1  rotation(s)
tour simple
 4096  rotation(s)
Taux de défaillance
 206.1  Année(s)
à 40 °C (MTBF) selon SN 29500
 580  Année(s)
à 60 °C (MTTFd) par canal
 196  FIT
à 60 °C (PFH) 1 FIT = 1.0 E – 09 1/h
Découverte d'erreur
 77  %
à 60 °C (DCavg) selon ISO13849-1, annexe E.2
autorisation
 E1
UN ECE R10 N° d'autorisation: E1*10R05/01*8898*00
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
 -40 …  85 °C
Température de stockage
 -40 …  85 °C
Humidité relative
 100  %
formation de rosée autorisée
CEM
 EN 61000-6-2
résistance aux interférences / nuisances
 EN 61000-6-4
perturbation / émission
 ISO 7637-1, -2
impulsions transitoires
 ISO / TR 10605
décharge électrostatique (E.S.D)
Type de protection
 IP67
EN 60529
Test de brouillard salin
 niveau de sévérité 3
EN 60068-2-52 (condition environnementale SN)
Résistance aux chocs
500 m/s2, 11 ms
EN 60068-2-27, demi-sinus, 3 axes (+/-), 3 chocs sur chacun
Résistance aux vibrations
100 m/s2, 10 … 2000 Hz
EN 60068-2-6, 3 axes, de chacun 10 cycles

Plus d’informations

Option, capteur modulaire PURE.MOBILE

Capteur d'inclinaison

Caractéristique
 Caractéristiques techniques
 Complément
Résolution
 0.01°
Plage de mesure
 360°
 1 axe
±180°
 1 axe
Précision
 ±0.1°
à 20 °C
±0.8°
 sur toute la plage de température et de mesure max.
Précision du point zéro dérive max.
 ±0.02 °/K
Précision du point zéro dérive typique
 ±0.008 °/K
Fréquence limite
 10 Hz
36
 42
 88

affectation des broches

E12, E12E, E12EE

Signal
 PIN
CAN_GND
 1
+UB
 2
GND
 3
CAN_H
 4
CAN_L
 5

E1

Signal
 Couleur du câble E1
CAN_GND
 blanc
+UB
 marron
GND
 vert
CAN_H
 jaune
CAN_L
 gris

Commande

Product configuration

Caractéristique

Sélectionner les spécifications

Complément

Choisissez vos spécifications :

interface/
protocole

CAN

CAN

CAN

CANopen

CANs

CANopen Safety

nombre de rotations

1

1

1

tour simple

4096

12 bit

arbre creux/
diamètre

10

10

10
en mm
12
15

conditions ambiantes

S

S

S

standard

SN

boîtier testé au brouillard salin

Type de branchement

E1

E1

E1

extrémités de câble ouvertes

E12

Bus IN/Bus OUT

2x M12, 5 pôles codage A, bus de terrain relié intérieurement
E12E

Bus IN

1 connecteur M12 5 pôles, codage A, bus de terrain et alimentation reliés à l'intérieur
E12EE

Bus IN/Bus IN

2 M12, 5 pôles à codage A, bus de terrain et alimentation séparés

Longueur de câble

01,0

01.0

01.0
en m
02.0
03.0
05.0
10.0
OK

sans câble

option

O

O

O

sans

DIP

commutateur rotatif, adresse, vitesse en bauds

uniquement pour CANopen, CANopen Safety
IK1

capteur d'inclinaison, 1 axe

IK1R

capteur d'inclinaison redondant, 1 axe

Votre clé de commande

WH58MR - CAN - 16384 - 1 - 10 - S - IP67 - R - E1 - 01.0 - SW - O
Désirez-vous une offre sans engagement ?
Quantité:

Téléchargements

Fiche de données

PDF

DE
EN
IT
EX
ZH
FR

Instructions abrégées

PDF

DE | EN

Manuel

CANopen Safety

PDF

DE
EN

CANopen

PDF

DE
EN

Modèle 3D-CAO

Lien/URL

CAD-Modell

CRC Calculation

ZIP

Téléchargement
Téléchargement

Instructions de montage

PDF

DE | EN

Package d'installation

ZIP

Téléchargement

Certificat

E1

PDF

DE | EN

Accessoires

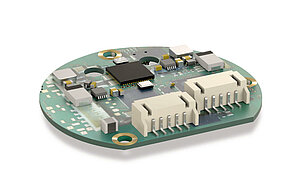

SIKO Global, Carte option DIP
Carte option DIP

  • Réglage manuel simple de la vitesse en bauds et de l'adresse du bus via commutateur tournant

  • aucuns outils ou connaissances dans le domaine de la programmation nécessaires

  • Mise en service simple

Vers le produit
SIKO Global, Carte option IK1
Carte option IK1

  • Capteur d'inclinaison à un axe 0 à 360°

  • Principe de mesure capacitif MEMS

  • compensation de la températue de -40 à 85 °C

Vers le produit
SIKO Global, Carte option IK1R
Carte option IK1R

  • Capteur d'inclinaison mono-axe redondant 0 à 360°

  • Principe de mesure capacitif MEMS

  • utilisable dans les applications jusqu’au niveau de performance PLd

Vers le produit
SIKO Global, Aperçu Connecteur correspondant
Aperçu Connecteur correspondant

  • Connecteur correspondant, droit

  • Connecteur correspondant, coudé

  • Connecteur D-SUB

Vers le produit
SIKO Global, Rallonge de câble KV05S0
Rallonge de câble KV05S0

  • Branchement de câble prémonté

  • Longueur de câble 3 m

  • Connectique M12 (codage A), 5 pôles

Vers le produit
Autres accessoires
Clé de commande
Connecteur correspondant,  5 pôles, douille angulaire
83006
Connecteur correspondant, 5 pôles, douille
84109
Connecteur terminaison bus, 5 pôles, broche
82815

Produits comparables

SIKO Global, Codeur de valeur absolue WV58MR-Testprodukt
Codeur de valeur absolue WV58MR-Testprodukt

  • Codeur rotatif de sécurité absolu redondant

  • Interface CANopen Safety ou CANopen redondant

  • utilisable dans les applications jusqu’au niveau de performance PLd

Vers le produit
SIKO Global, Codeur de valeur absolue WV58MR
Codeur de valeur absolue WV58MR

  • Codeur rotatif de sécurité absolu redondant

  • Interface CANopen Safety ou CANopen redondant

  • utilisable dans les applications jusqu’au niveau de performance PLd

Vers le produit

Étendue de la livraison

  • WH58MR
  • Instructions abrégées

Rapports d’application SIKO

les marteaux-pilons de la société Stump-Franki Special Foundation Construction GmbH

Codeurs rotatifs de sécurité SIKO pour engins de battage dans le génie civil spécialisé

Les lourdes machines de génie civil spécialisé ont besoin de composants précis et fiables pour pouvoir exécuter leurs fonctions respectives en toute sécurité. Sur les engins de battage de la société Stump-Franki Spezialtiefbau GmbH, les codeurs rotatifs absolus WV58MR de la SIKO GmbH, fabricant de…

En savoir plus

Secteurs pertinents pour le produit

Pelleteuse jaune au travail
Engins de chantier

Liste de favoris

Liste de favoris

Contact

Contact

SIKO Products Inc., Siège social/Distribution Amérique du Nord

Vous avez des questions sur notre entreprise ou nos produits ?

Nous vous aiderons volontiers.

sales.us(at)siko-global.com

+1 734 426-3476

Siège social

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Allemagne

Contact
+49 7661 394-0
info(at)siko-global.com
Abonnement à la newsletter
Vous pouvez nous rendre visite à

Facebook

Xing

Linkedin

Instagram

Youtube

X

Solutions
  • Réglage du format
  • Automatisation mobile
  • Technique d'entraînement et robotique
Produits
  • Index de produit
  • Systèmes de positionnement
  • Capteurs linéaires
  • Capteurs rotatifs
Services
  • Conseils produits
  • Assistance après-vente
  • Réparation et maintenance
  • Formations et ateliers
  • Téléchargements
  • Tutoriels et vidéos
Entreprise
  • À notre sujet
  • Presse
  • Événements
  • Contact
  • Mentions légales
  • Protection des données
  • CGV
  • Paramétrage des cookies
© Copyright 2024 SIKO GmbH
