Absoluter Drehgeber WV5800M

absoluter magnetischer Drehgeber mit Vollwelle

Der Drehgeber WV5800M ist ein magnetischer absoluter Drehgeber mit Vollwelle, welcher speziell für den Einsatz in mobilen Maschinen entwickelt wurde. Durch seinen besonders robusten Aufbau und einer wahlweise CANopen- oder SAE J1939- Schnittstelle, ist er bestens für den harten Einsatz in mobilen Maschinen geeignet. Mit Hilfe der PURE.MOBILE Optionskarten, wie z.B. integrierte Neigungssensoren, Drehschalter, ist der WV5800M flexibel funktional erweiterbar ohne die Bauform zu verändern. In Kombination mit Seilzuggebern kann der WV5800M auch für eine lineare Positionsüberwachung eingesetzt werden.

Schnittstelle CANopen (DS406) oder SAE J1939
Salznebel getestetes Gehäuse verfügbar
hohe EMV-Verträglichkeit
mit PURE.MOBILE Technologie
optional: Neigungssensor, Bus-Adresse über Drehschalter einstellbar, Digital I/O
E1 Zulassung durch das Kraftfahrt-Bundesamt
Single- oder Multiturn-Variante verfügbar

Ben King

Inside Sales

+1 734 426-3476 ben.king(at)siko-global.com

Konner Fierek

Key Account Manager Mobile Automation

+1 734 426-3476 konner.fierek(at)siko-global.com

Auf die Merkliste

Mehr Informationen

Anschlussbelegung

E12, E12E

Signal	PIN
nc	1
+UB	2
GND	3
CAN_H	4
CAN_L	5

E1

Signal	Kabelfarbe E1
nc	weiß
+UB	braun
GND	grün
CAN_H	gelb
CAN_L	grau

Bestellung

Konfigurator

Merkmal

Spezifikationen auswählen

Ergänzung

Wählen Sie Ihre Spezifikationen:

Anzahl Umdrehungen

1

Singleturn

4096

12 bit

Wellendurchmesser x Länge

6x10

ø6 mm, Länge 10 mm

10x20

ø10 mm, Länge 20 mm

S4/10x20

Kerbstift, ø10 mm, Länge 20 mm

S4/10x26

Kerbstift, ø10 mm, Länge 26 mm

N3/10x20

Passfeder, ø10 mm, Länge 20 mm

Montageart

M2

Servoflansch, ø58 mm

M3

Servoflansch, ø88 mm

Umgebungsbedingung

S

Standard

SN

Salznebel getestetes Gehäuse

Schutzart

IP65

IP67

Anschlussart

E1

offenes Kabelende

E12

Bus IN/Bus OUT

E12E

Bus IN

Kabellänge

01,0

01.0

in m

02.0

03.0

05.0

10.0

OK

ohne Kabel

Option

O

ohne

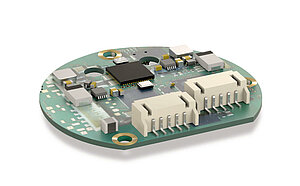

DIP

Drehschalter, Adresse, Baudrate

nur bei CANopen

IK1

Neigungssensor, 1 Achs

Ihr Bestellschlüssel

WV5800M - CAN - 16384 - 1 - 6x10 - M2 - S - IP65 - R - E1 - 01.0 - SW - O

Möchten Sie ein unverbindliches Angebot anfragen?

Menge:

Downloads

Datenblatt

PDF

Kurzanleitung

PDF

DE | EN

Handbuch

CANopen

PDF

DE

EN

3D-CAD Modell

Link/URL

EU-Konformitätserklärungen

PDF

DE | EN | FR

Montageanleitung

PDF

DE | EN

Setup-Package

ZIP

Download

Zertifikat

E1

PDF

DE | EN

Lieferumfang

WV5800M
Kurzanleitung
