Capteur de câble SGH50

Capteur de positionnement pour vérins hydrauliques jusqu'à une mesure linéaire de 5000 mm
SIKO Global, Capteur de câble SGH50
SIKO Global, Capteur de câble SGH50
Capteur de positionnement absolu pour vérins hydrauliques, vérins télescopiques et accumulateurs à piston, se basant sur la technologie éprouvée des capteurs à câble. Grande durabilité, fiable et robuste. Développé avec le savoir-faire acquis au cours de 30 ans dexpérience.
  • Plage de mesure 0 à 5000 mm (196.85 Inch)
  • Système de mesure absolu
  • Résistant à la pression jusqu'à 350 bar, pointes de pression jusqu'à 450 bar
  • Flexibilité élevée grâce à l’apprentissage de chaque mesure linéaire
  • Interfaces redondantes (CAT3) disponibles
  • Exécution sécurité utilisable jusqu'au niveau de performance d
  • Interfaces analogique, CANopen, SAE J1939, CANopen Safety
  • avec technologie PURE.MOBILE
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
Visionner la vidéo d‘expert
Ajouter à la liste aide-mémoire
  • Dessin industriel
  • Caractéristiques techniques
  • Composant du système
  • Commande
  • Téléchargements
  • Accessoires
  • Produits comparables

Dessin industriel

SIKO Global, Capteur de câble SGH50

Caractéristiques techniques

Donnnées mécaniques
Données électriques
Données de système
Conditions ambiantes
Caractéristique
Caractéristiques techniques
Complément
Bride
 aluminium
anneau d'étanchéité (HNBR)
Boîtier
 plastique
PA66
Type de câble
ø0.45  mm
acier spécial inoxydable
Force de traction
≥4  N
Accélération
≤24  m/s²

Schnittstelle analog

Caractéristique
Caractéristiques techniques
Complément
Tension de service
 9 …  32 V CC
condition environnementale hyd. mobile,pour sortie 0 … 5 V, 0.5 … 4.5 V,0.25 … 4.75 V, 1.0 … 4.9 V, protégé contre l'inversion de polarité
 12 …  32 V CC
condition environnementale hyd. mobile, pour sortie 0 … 10 V, protégé contre l'inversion de polarité
 12 …  32 V CC
condition environnementale hyd. mobile, pour sortie 0 … 20 mA, 4 … 20 mA, mais UB > charge U +2.0 V, protégé contre l'inversion de polarité
24 V CC ±20 %
condition environnementale CE, protégée contre l'inversion de polarité
Consommation de courant
<40  mA  pour 24 V DC
par codeur
<80  mA  pour 12 V DC
par codeur
Puissance absorbée
<1  W
sans charge, par codeur
mémoire de paramètres
105 cycles
est également valable pour les opérations de calibrage
Entrées numériques
 4
limite entrées (non redondante)
 2
limite entrées (non redondante)
Niveau de signal d'entrée high
>8.4  V
Niveau de signal d'entrée low
<2.8  V
Tension de sortie
 0 …  10 V
courant de charge <1 mA
 0 …  5 V
courant de charge <1 mA
 0.5 …  4.5 V
courant de charge <1 mA
 0.25 …  4.75 V
courant de charge <1 mA
 1 …  4.9 V
courant de charge <1 mA
Voltage de sortie
 0 …  20 mA
charge ≤500 Ω
 4 …  20 mA
charge ≤500 Ω
Tolérance de linéarité
±0.25  %
mesure linéaire de 5 000 mm, ±0,5 % plage de valeur de sortie ≤15 mV
Heure d'enclenchement
<150  ms
Type de branchement
 système de connexion
accessoires KV1H

Schnittstelle CANopen

Caractéristique
Caractéristiques techniques
Complément
Tension de service
 9 …  32 V CC
hydraulique mobile, protégée contre l'inversion de polarité
24 V CC ±20 %
condition environnementale CE, protégée contre l'inversion de polarité
Consommation de courant
<40  mA  pour 24 V DC
par codeur
<60  mA  pour 12 V DC
par codeur
Puissance absorbée
 1  W
par codeur
mémoire de paramètres
105 cycles
est également valable pour les opérations de calibrage
Tolérance de linéarité
±0.25  %
mesure linéaire de 5000 mm
Interface
 ISO 11898-1/2, non séparé galvaniquement
CANopen, CiA 301, CiA 305, CiA 406
Adresse
 1 …  127
ID nœud, par SDO ou Layer Setting Service (LSS)
Vitesse en bauds
 20  kbit/s
 50  kbit/s
 125  kbit/s
 250  kbit/s
 500  kbit/s
 800  kbit/s
 1  Mbit/s
Temps de cycle
 1.5  ms  typique
Heure d'enclenchement
<150  ms
Type de branchement
 système de connexion
accessoires KV1H

Schnittstelle CANopen Safety

Caractéristique
Caractéristiques techniques
Complément
Tension de service
 9 …  32 V CC
hydraulique mobile, protégée contre l'inversion de polarité
24 V CC ±20 %
condition environnementale CE, protégée contre l'inversion de polarité
Consommation de courant
<40  mA  pour 24 V DC
par codeur
<60  mA  pour 12 V DC
par codeur
Puissance absorbée
<1  W
mémoire de paramètres
105 cycles
est également valable pour les opérations de calibrage
Tolérance de linéarité
±0.25  %
mesure linéaire de 5000 mm
Interface
 ISO 11898-1/2, non séparé galvaniquement
CANopen Safety, CiA 301, CiA 305, CiA 406, EN 50325-5
Adresse
 1 …  127
ID nœud, par SDO ou Layer Setting Service (LSS)
Vitesse en bauds
 20  kbit/s
 50  kbit/s
 125  kbit/s
 250  kbit/s
 500  kbit/s
 800  kbit/s
 1  Mbit/s
Temps de cycle
 1.5  ms  typique
Durée de stabilisation
<150  ms
Type de branchement
 système de connexion
accessoires KV1H
Caractéristique
Caractéristiques techniques
Complément
Détection
 magnétique
Résolution
 12  bit
sortie analogique
 0.1  mm
CANopen, SAE J1939, CANopen Safety
Reproductibilité
±0.15  mm
unidirectionnel
Plage de mesure
 0 …  5000 mm
Plage de mesure flexible entre 0 et 5000 mm
Vitesse de déplacement
≤2  m/s
Taux de défaillance
 290  Année(s)
analogique redondant, à 40 °C(MTBF) SN 29500
 240  Année(s)
CANopen redondant, à 40 °C(MTBF) SN 29500
 540  Année(s)
analogique non redondant, à 40 °C(MTBF) SN 29500
 460  Année(s)
CAN non redondant, à 40 °C(MTBF) SN 29500
 170  Année(s)
CAN Safety redondant, à 40 °C(MTBF) SN 29500
 730  Année(s)
CANopen Safety, à 60 °C(MTTFd )
 156  FIT
CANopen Safety, à 60 °C (PFH) 1 FIT = 1.0 E - 09 1/h
 84  %
CANopen Safety, à 60 °C (valeur DCavg), ISO13849-1, annexe E.2
autorisation
 conforme E1
numéro d'autorisation UN ECE R10 : E1 10 R - 05 8507
Caractéristique
Caractéristiques techniques
Complément
Température ambiante
 -40 …  105 °C
électronique
 -30 …  100 °C
mécanique, en option jusqu'à 105 °C
Température de stockage
 -40 …  85 °C
Humidité relative
 100  %
formation de rosée autorisée à l'état monté et fiché
Pression de service
<350  bar
Pn en accord avec ISO 19879
Pression de surcharge
<450  bar
Pmax en accord avec ISO 19879
Pression d'essai
 650  bar
Pstatique en accord avec ISO 19879
CEM
 EN 61326-3.1
condition environnementale CE, immunité requise industrie, limite d'émission classe B
 ISO 11452-1, -2, -3, -4, -5
conditions ambiantes MH, parasitage EUB
 ISO 7637-1, -2
condition environnementale MH, impulsions transitoires
 ISO 10605
conditions ambiantes MH, décharge électrostatique (E.S.D.)
Type de protection
 IP67
EN 60529, monté avec KV1H et connecteur correspondant approprié
 IP6K9K
ISO 20653, monté avec KV1H et connecteur correspondant adéquat
Résistance aux chocs
1000 m/s2, 11 ms
EN 60068-2-27
Résistance aux vibrations
≤70 m/s2, 10 … 2000 Hz
EN 60068-2-64

Composant du système

SIKO Global, Capteur de câble SGH50
Capteur de câble SGH50
SIKO Global, Rallonge de câble KV1H
Rallonge de câble KV1H

Commande

Product configuration

Caractéristique

Sélectionner les spécifications

Complément

Choisissez vos spécifications :

Plage de mesure

3000

3000

3000
en mm
3500
4000
4500
5000

conditions ambiantes

MH

MH

MH

hydraulique mobile

CE

hydraulique industrielle

Interface

0/5V

0/5V

0/5V

0 à 5 V

0/10V

0 à 10 V

0,25/4,75V

0.25 … 4.75 V

0,5/4,5V

0.5 … 4.5 V

1,0/4,9V

1.0 … 4.9 V

0/20mA

0 à 20 mA

4/20mA

4 à 20 mA

CAN

CANopen

CANs

CANopen Safety

redondance

NR

NR

NR

non redondant

R

redondant

Votre clé de commande

SGH50 - 3000 - GW6 - MH - 0/5V - NR - M1 - DS - S
Désirez-vous une offre sans engagement ?
Quantité:

Téléchargements

Fiche de données

PDF

DE
EN
IT
EX
ZH
FR

Instructions abrégées

PDF

DE | EN

Manuel

PDF

DE
EN
DE
EN

Modèle 3D-CAO

ZIP

CAD-Modell

Certificate de conformité EU

PDF

DE | EN

Instructions de montage

PDF

DE | EN

Package d'installation

ZIP

Téléchargement

Certificat

E1

PDF

DE | EN

Certificate de conformité UKCA

PDF

EN

Accessoires

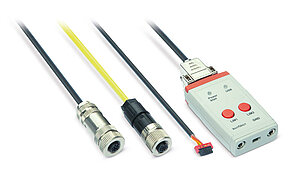

SIKO Global, Outil de programmation ProTool SGH
Outil de programmation ProTool SGH

  • Outil de programmation pour les capteurs analogiques de la série SGH

  • Programmation libre de la plage de mesure et de l'interface analogique

  • compatible Windows - Plug & Play

Vers le produit
SIKO Global, Accessoire de montage ZB4006
Accessoire de montage ZB4006

  • Accessoire de montage pour le capteur de déplacement à câble SGH50

  • Pour le montage simple du SGH50 dans les vérins soudés

  • utilisation flexible pour toutes les formes et les courses de vérin

Vers le produit
SIKO Global, Émérillon à œillet ZB4009
Émérillon à œillet ZB4009

  • pour compenser le mouvement rotatif de la tête de piston dans les accumulateurs à piston ou les vérins hydrauliques

  • adapté à la saisie du nombre de tours et de la position

  • pour les capteurs de déplacement de la série SGH

Vers le produit
SIKO Global, Clé à douille ZB4008
Clé à douille ZB4008

  • pour un montage simple de la vis de fixation M6 de capteurs de déplacement de la série SGH

  • Le côté fendu empêche tout endommagement du câble lors du montage

Vers le produit
SIKO Global, Prolongement du câble SVH
Prolongement du câble SVH

  • pour les capteurs de déplacement de la série SGH

  • pour rallonger le câble de mesure ou la distance par rapport à l'objet mesuré (la course de mesure n'est pas rallongée)

  • Montage simple

Vers le produit

Produits comparables

SIKO Global, Capteur de câble SGH10L
Capteur de câble SGH10L

  • Plage de mesure 0 à 1000 mm (39.37 Inch)

  • Pratiquement aucune perte de course grâce au montage latéral

  • Système de mesure absolu

Vers le produit

Étendue de la livraison

  • SGH50
  • Instructions abrégées

Secteurs pertinents pour le produit

Vérin hydraulique sur machine de construction jaune
Hydraulique mobile

Liste de favoris

Liste de favoris

Contact

Contact

SIKO Products Inc., Siège social/Distribution Amérique du Nord

Vous avez des questions sur notre entreprise ou nos produits ?

Nous vous aiderons volontiers.

sales.us(at)siko-global.com

+1 734 426-3476

Siège social

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Allemagne

Contact
+49 7661 394-0
info(at)siko-global.com
Abonnement à la newsletter
Vous pouvez nous rendre visite à

Facebook

Xing

Linkedin

Instagram

Youtube

X

Solutions
  • Réglage du format
  • Automatisation mobile
  • Technique d'entraînement et robotique
Produits
  • Index de produit
  • Systèmes de positionnement
  • Capteurs linéaires
  • Capteurs rotatifs
Services
  • Conseils produits
  • Assistance après-vente
  • Réparation et maintenance
  • Formations et ateliers
  • Téléchargements
  • Tutoriels et vidéos
Entreprise
  • À notre sujet
  • Presse
  • Événements
  • Contact
  • Mentions légales
  • Protection des données
  • CGV
  • Paramétrage des cookies
© Copyright 2024 SIKO GmbH
