Trasduttore a filo SGH50

Sensore di posizione per cilindri idraulici fino a lunghezza di misura di 5000 mm
SIKO Global, Trasduttore a filo SGH50
SIKO Global, Trasduttore a filo SGH50
Sensore di posizione assoluto per cilindri idraulici, telescopici e accumulatori a pistone, basato sulla collaudata tecnologia dei sensori di posizione lineare a filo. Longevo, affidabile e robusto. Sviluppato con il know-how acquisito con oltre 30 anni di esperienza nella tecnologia dei sensori di posizione lineare a filo.
  • Range di misura 0 … 5000 mm (196.85 Inch)
  • Sistema di misura assoluta
  • Resistenza a pressioni fino a 350 bar, picchi di pressione fino a 450 bar
  • Elevata flessibilità, grazie al teach-in su ogni corsa utile
  • Disponibili interfacce ridondanti (CAT3)
  • Versione safety impiegabile fino a Performace Level d
  • Interfacce analogiche, CANopen, SAE J1939, CANopen Safety
  • con tecnologia PURE.MOBILE
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
Guarda il video dell'esperto
Aggiungi alla lista dei desideri
  • Disegno tecnico
  • Dati tecnici
  • Componente di sistema
  • Ordine
  • Download
  • Accessori
  • Prodotti simili

Disegno tecnico

SIKO Global, Trasduttore a filo SGH50

Dati tecnici

Dati meccanici
Dati elettrici
Dati di sistema
Condizioni ambientali
Caratteristica
Dati tecnici
Integrazione
Flangia
 alluminio
anello di tenuta (HNBR)
Corpo
 materiale sintetico
PA66
Tipo di filo
ø0.45  mm
acciaio inossidabile
Forza di estensione
≥4  N
Accelerazione
≤24  m/s²

Schnittstelle analog

Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
 9 …  32 V DC
condizioni ambientali MH, con uscita 0 … 5 V, 0.5 … 4.5 V,0.25 … 4.75 V, 1.0 … 4.9 V, con protezione da inversione di polarità
 12 …  32 V DC
condizioni ambientali MH, con uscita 0 … 10 V, con protezione da inversione polarità
 12 …  32 V DC
condizioni ambientali MH, con uscita 0 … 20 mA, 4 … 20 mA, ma UB > Uresistenza di carico +2.0 V, con protezione da inversione di polarità
24 V DC ±20 %
condizione ambientale CE, con protezione da inversione di polarità
Corrente assorbita
<40  mA  con 24 V DC
a seconda del trasduttore
<80  mA  con 12 V DC
a seconda del trasduttore
Potenza assorbita
<1  W
senza carico, a seconda del trasduttore
Memoria dei parametri
105 cicli
applicabile anche alle procedure per la taratura
Ingressi digitali
 4
limite ingressi (ridondante)
 2
limite ingressi (non ridondante)
Livello del segnale in ingresso high
>8.4  V
Livello del segnale in ingresso low
<2.8  V
Tensione di uscita
 0 …  10 V
corrente di carico <1 mA
 0 …  5 V
corrente di carico <1 mA
 0.5 …  4.5 V
corrente di carico <1 mA
 0.25 …  4.75 V
corrente di carico <1 mA
 1 …  4.9 V
corrente di carico <1 mA
Corrente di uscita
 0 …  20 mA
resistenza di carico ≤500 Ω
 4 …  20 mA
resistenza di carico ≤500 Ω
Tolleranza di linearità
±0.25  %
corsa utile 5000 mm, ±0.5 % range valore uscita  ≤15 mV
Durata inserzione
<150  ms
Tipo di connessione
 sistema di collegamento a connettore
accessori KV1H

Schnittstelle CANopen

Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
 9 …  32 V DC
condizione ambientale MH, con protezione da inversione di polarità
24 V DC ±20 %
condizione ambientale CE, con protezione da inversione di polarità
Corrente assorbita
<40  mA  con 24 V DC
a seconda del trasduttore
<60  mA  con 12 V DC
a seconda del trasduttore
Potenza assorbita
 1  W
a seconda del trasduttore
Memoria dei parametri
105 cicli
applicabile anche alle procedure per la taratura
Tolleranza di linearità
±0.25  %
corsa utile 5000 mm
Interfaccia
 ISO 11898-1/2, senza isolamento galvanico
CANopen, CiA 301, CiA 305, CiA 406
Indirizzo
 1 …  127
node ID, tramite SDO o Layer Setting Service (LSS)
Baud rate
 20  kbit/s
 50  kbit/s
 125  kbit/s
 250  kbit/s
 500  kbit/s
 800  kbit/s
 1  Mbit/s
Tempo ciclo
 1.5  ms  tipico
Durata inserzione
<150  ms
Tipo di connessione
 sistema di collegamento a connettore
accessori KV1H

Schnittstelle CANopen Safety

Caratteristica
Dati tecnici
Integrazione
Tensione di esercizio
 9 …  32 V DC
condizione ambientale MH, con protezione da inversione di polarità
24 V DC ±20 %
condizione ambientale CE, con protezione da inversione di polarità
Corrente assorbita
<40  mA  con 24 V DC
a seconda del trasduttore
<60  mA  con 12 V DC
a seconda del trasduttore
Potenza assorbita
<1  W
Memoria dei parametri
105 cicli
applicabile anche alle procedure per la taratura
Tolleranza di linearità
±0.25  %
corsa utile 5000 mm
Interfaccia
 ISO 11898-1/2, senza isolamento galvanico
CANopen Safety, CiA 301, CiA 305, CiA 406, EN 50325-5
Indirizzo
 1 …  127
node ID, tramite SDO o Layer Setting Service (LSS)
Baud rate
 20  kbit/s
 50  kbit/s
 125  kbit/s
 250  kbit/s
 500  kbit/s
 800  kbit/s
 1  Mbit/s
Tempo ciclo
 1.5  ms  tipico
Tempo di assestamento
<150  ms
Tipo di connessione
 sistema di collegamento a connettore
accessori KV1H
Caratteristica
Dati tecnici
Integrazione
Scansione
 magnetico
Risoluzione
 12  bit
uscita analogica
 0.1  mm
CANopen, SAE J1939, CANopen Safety
Ripetibilità
±0.15  mm
unidirezionale
Range di misura
 0 …  5000 mm
Range di misura utilizzabile in modo flessibile tra 0 … 5000 mm
Velocità di traslazione
≤2  m/s
Quota di guasti
 290  Anno/i
analogico ridondante, con 40 °C(MTBF) SN 29500
 240  Anno/i
CANopen ridondante, a 40 °C(MTBF) SN 29500
 540  Anno/i
analogica non ridondante, a 40 °C(MTBF) SN 29500
 460  Anno/i
CAN non ridondante, a 40 °C(MTBF) SN 29500
 170  Anno/i
CAN Safety ridondante, a 40 °C(MTBF) SN 29500
 730  Anno/i
CANopen Safety, a 60 °C(MTTFd )
 156  FIT
CANopen Safety, a 60 °C (PFH) 1 FIT = 1.0 E - 09 1/h
 84  %
CANopen Safety, a 60 °C (valore DCavg), ISO13849-1, allegato E.2
Omologazione
 conforme a E1
marchio di omologazione UN ECE R10: E1 10 R - 05 8507
Caratteristica
Dati tecnici
Integrazione
Temperatura ambiente
 -40 …  105 °C
parte elettronica
 -30 …  100 °C
meccanica, opzionale fino a 105 °C
Temperatura di stoccaggio
 -40 …  85 °C
Umidità relativa dell'aria
 100  %
formazione di brina ammissibile in stato montato e inserito
Pressione di esercizio
<350  bar
Pn come da ISO 19879
Pressione di sovraccarico
<450  bar
Pmax come da ISO 19879
Pressione di prova
 650  bar
Pstatico come da ISO 19879
CEM
 EN 61326-3.1
condizione ambientale CE, esigenze di immunità nell'industria, valore limite d'emissione classe B
 ISO 11452-1, -2, -3, -4, -5
condizioni ambientali MH, interferenze EUB
 ISO 7637-1, -2
condizioni ambientali MH, transienti
 ISO 10605
condizioni ambientali MH, scarica elettrostatica (E.S.D.)
Grado di protezione
 IP67
EN 60529, realizzato con KV1H e idonea controspina
 IP6K9K
ISO 20653, integrato KV1H e idoneo controconnettore
Resistenza allo shock
1000 m/s2, 11 ms
EN 60068-2-27
Resistenza alle vibrazioni
≤70 m/s2, 10 … 2000 Hz
EN 60068-2-64

Componente di sistema

SIKO Global, Trasduttore a filo SGH50
Trasduttore a filo SGH50
SIKO Global, Prolunga cavo KV1H
Prolunga cavo KV1H

Ordine

Configurazione prodotto

Caratteristica

Scegli specifiche

Integrazione

Scegli specifica

Range di misura

3000

3000

3000
in mm
3500
4000
4500
5000

condizioni ambiente

MH

MH

MH

idraulica mobile

CE

idraulica industrie

Interfaccia

0/5V

0/5V

0/5V

0 … 5 V

0/10V

0 … 10 V

0,25/4,75V

0.25 … 4.75 V

0,5/4,5V

0.5 … 4.5 V

1,0/4,9V

1.0 … 4.9 V

0/20mA

0 … 20 mA

4/20mA

4 … 20 mA

CAN

CANopen

CANs

CANopen Safety

ridondanza

NR

NR

NR

non ridondante

R

ridondante

Il tuo codice ordine

SGH50 - 3000 - GW6 - MH - 0/5V - NR - M1 - DS - S
Vuoi richiedere un preventivo non vincolante?
Quantità:

Download

Scheda tecnica

PDF

DE
EN
IT
ES
ZH
FR

Guida all’uso

PDF

DE | EN

Manuale

PDF

DE
EN
DE
EN

Modello CAD 3D

ZIP

CAD-Modell

Dichiarazioni CE di conformità

PDF

DE | EN

Istruzioni per il montaggio

PDF

DE | EN

Setup-Package

ZIP

Download

Certificato

E1

PDF

DE | EN

Dichiarazioni di conformità UKCA

PDF

EN

Accessori

SIKO Global, Tool di programmazione ProTool SGH
Tool di programmazione ProTool SGH

  • Tool di programmazione per sensori analogici della serie SGH

  • Programmazione libera del range di misura e dell'interfaccia analogica

  • Plug & Play compatibile windows

Vai al prodotto

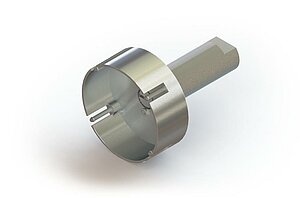

SIKO Global, Ausilio per il montaggio ZB4006
Ausilio per il montaggio ZB4006

  • Ausilio di montaggio per il trasduttore a filo SGH50

  • Per un agile montaggio di SGH50 nel cilindro saldato

  • Utilizzo flessibile per cilindri di qualsiasi forma e con qualsiasi corsa

Vai al prodotto
SIKO Global, Tornichetto ZB4009
Tornichetto ZB4009

  • Per compensare il movimento rotatorio della testa del pistone negli accumulatori a pistone o nei cilindri idraulici

  • Adatto per il rilevamento di numeri di giri e di posizioni

  • per trasduttori a filo della serie SGH

Vai al prodotto
SIKO Global, Chiave a bussola ZB4008
Chiave a bussola ZB4008

  • Per un facile montaggio della vite di fissaggio M6 dei trasduttori a filo della serie SGH

  • il lato scanalato evita danni al filo in fase di montaggio

Vai al prodotto
SIKO Global, Prolunga filo SVH
Prolunga filo SVH

  • per trasduttori a filo della serie SGH

  • Per allungare il filo di misura ovvero la distanza dall'oggetto di misura (il percorso di misura non viene allungato)

  • Montaggio facile

Vai al prodotto

Prodotti simili

SIKO Global, Trasduttore a filo SGH10L
Trasduttore a filo SGH10L

  • Range di misura 0 … 1000 mm (39.37 Inch)

  • pressoché alcuna perdita corsa per montaggio laterale

  • Sistema di misura assoluta

Vai al prodotto

Volume di fornitura

  • SGH50
  • Guida all’uso

Settori rilevanti per il prodotto

Cilindro idraulico su macchina edile gialla
Idraulica mobile

Lista dei desideri

Lista dei desideri

Contatto

Contatto

SIKO Products Inc., Sede centrale/Distribuzione Nord America

Avete domande sulla nostra azienda o sui nostri prodotti?

Saremo lieti di aiutarti.

sales.us(at)siko-global.com

+1 734 426-3476

Sede centrale

SIKO GmbH

Weihermattenweg 2

79256 Buchenbach

Germania

Contatto
+49 7661 394-0
info(at)siko-global.com
Abbonarsi alla newsletter
Vieni a trovarci anche su

Facebook

Xing

Linkedin

Instagram

Youtube

X

Soluzioni
  • Regolazione del formato
  • Automazione mobile
  • Tecnologia di azionamento e robotica
Prodotti
  • Indice prodotti
  • Sistemi di posizionamento
  • Sensori lineari
  • Sensori rotativi
Service
  • Consulenza sui prodotti
  • Assistenza post-vendita
  • Riparazione e manutenzione
  • Corsi di formazione e workshop
  • Area download
  • Tutorial e video
Azienda
  • Chi siamo
  • Sala stampa
  • Eventi
  • Contatto
  • Colophon
  • Tutela dei dati
  • Condizioni di vendita
  • Impostazioni dei cookie
© Copyright 2024 SIKO GmbH
