Magnetsensor MSK320R

inkremental, redundante Signalausgänge, Skalierungsfaktor wählbar
SIKO Global, Magnetsensor MSK320R
SIKO Global, Magnetsensor MSK320R
Der MSK320R enthält zwei Sensorelemente und zwei Signalkonditionierer, so dass er zwei voneinander unabhängige Ausgangssignale A1, A2, B1 und B2 sowie die dazu gehörenden invertierten Signale /A1, /A2 /B1 und /B2 liefert.
  • erhöhte Sicherheit durch voneinander unabhängigen Ausgangskanälen
  • 2 Magnetsensoren und 2 Signalkonditionierer in einem Sensorkopf
  • arbeitet mit Magnetband MB320/1, Magnetring MRI01 oder MR320, Magnetbandring MBR320
  • Leseabstand ≤2 mm
  • Wiederholgenauigkeit ±1 Inkrement
  • hoher Einsatztemperaturbereich -40 … 85 °C
  • Kostenvorteil durch Montage eines MSK320R Sensors anstatt zwei MSK320 Sensoren
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Edward Stuart
Edward Stuart
Product Manager Business Unit MagLine
+1 734 426-3476 edward.stuart(at)siko-global.com
Expertenvideo ansehen
Auf die Merkliste
  • Technische Zeichnung
  • Technische Daten
  • Mehr Informationen
  • Systemkomponente
  • Bestellung
  • Downloads
  • Vergleichbare Produkte

Technische Zeichnung

SIKO Global, Magnetsensor MSK320R

Technische Daten

Mechanische Daten
Elektrische Daten
Systemdaten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gehäuse
 Zinkdruckguss
Bauform ZM
Leseabstand Sensor/Band
 0.1 …  2 mm
Referenzsignal O
Leseabstand Sensor/Ring
 0.1 …  2 mm
Referenzsignal O
Kabelmantel
 PUR, schleppkettentauglich
10-adrig, ø4.8 ±0.15 mm
Merkmal
Technische Daten
Ergänzung
Betriebsspannung
 4.5 …  30 V DC
verpolsicher
Stromaufnahme
<20  mA  bei 24 V DC
unbelastet
<75  mA
belastet
Ausgangsschaltung
 PP, LD (RS422)
PP nur bei 4.5 … 30 V DC und LD nur bei 4.5 … 6 V DC
Ausgangssignale
A1, /A1, B1, B/1, A2, /A2, B2, /B2
Quadratursignal
Ausgangssignalpegel high
>UB -2.5 V
PP
>2.5  V
LD
Ausgangssignalpegel low
<0.8  V
PP
<0.5  V
LD
Pulsbreite Referenzsignal
 1  Inkrement(e)
Echtzeitanforderung
 geschwindigkeitsproportionale Signalausgabe
Anschlussart
 offenes Kabelende

Signalbild

Hinweis

Der logische Zustand der Signale A1/B1 sind in Bezug der Signale A2/B2 nicht definiert. Die Phasenlage A1/B1 und A2/B2 kann vom Signalbild abweichen.

Merkmal
Technische Daten
Ergänzung
Auflösung
 0.0125  mm
je Kanal parametrierbar
 0.025  mm
 0.05  mm
 0.1  mm
 0.2  mm
 0.4  mm
 0.8  mm
Skalierungsfaktor
 1    , 2 , 4 , 8 , 16 , 32 , 64
je Kanal parametrierbar
Linearitätsabweichung
±30  µm  bei TU = 20 °C
Leseabstand Sensor/Band 1 mm
Wiederholgenauigkeit
±1  Inkrement(e)
Messbereich
∞
Umfangsgeschwindigkeit
≤25  m/s
Verfahrgeschwindigkeit
≤25  m/s
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
-40 …  85 °C
Lagertemperatur
-40 …  85 °C
relative Luftfeuchtigkeit
 100  %
Betauung zulässig
EMV
 EN 61326-1
Immunitätsanforderung Industrie, Emissionsgrenzwert Klasse B
Schutzart
 IP67
EN 60529
Schockfestigkeit
500 m/s2, 11 ms
EN 60068-2-27
Vibrationsfestigkeit
<100 m/s2, 5 … 150 Hz
EN 60068-2-6

Mehr Informationen

Anschlussbelegung

invertiert

Signal
 Kabelfarbe
+UB
 braun
GND
 schwarz
A1
 rot
B1
 orange
/A1
 gelb
/B1
 grün
A2
 blau
B2
 violett
/A2
 weiß
/B2
 grau

Montagehinweis

Bei Systemen mit Referenzpunkten auf dem Magnetring bitte auf die richtige Ausrichtung von Sensor und Ring achten (siehe Bild).
A, Leseabstand Sensor/Ring
 ≤2 mm
B, seitlicher Versatz
 ±2 mm
C, Fluchtungsfehler
 ±3°
D, Längsneigung
 ±1°
E, Seitenneigung
 ±3°
Sensordarstellung symbolisch
Sensordarstellung symbolisch

Systemkomponente

SIKO Global, Magnetsensor MSK320R
Magnetsensor MSK320R
SIKO Global, Magnetband MB320/1
Magnetband MB320/1
SIKO Global, Magnetring MR320
Magnetring MR320
SIKO Global, Magnetring MRI01
Magnetring MRI01
SIKO Global, Magnetbandring MBR320
Magnetbandring MBR320

Bestellung

Konfigurator

Merkmal

Spezifikationen auswählen

Ergänzung

Wählen Sie Ihre Spezifikationen:

Kabellänge

00,1

00.1

00,1

0.1 m

01.0 0.1 m
01.0  20.0 m, in 1 m Schritten
Bei steigender Kabellänge ist mit Spannungsabfall zu rechnen. Dies ist bei der elektrischen Auslegung zu berücksichtigen.

Auflösung linear/
Skalierungsfaktor radial A1/
B1

0,0125/64

0.0125/64

0.0125/64
0.025/32
0.05/16
0.1/8
0.2/4
0.4/2
0.8/1

Auflösung linear/
Skalierungsfaktor radial A2/
B2

0,0125/64

0.0125/64

0.0125/64
0.025/32
0.05/16
0.1/8
0.2/4
0.4/2
0.8/1

Ihr Bestellschlüssel

MSK320R - E1 - 00.1 - I - O - 0.0125/64 - 0.0125/64
Möchten Sie ein unverbindliches Angebot anfragen?
Menge:

Downloads

Datenblatt

PDF

DE
EN
IT
ES
ZH
FR

Kurzanleitung

PDF

DE | EN

3D-CAD Modell

Link/URL

CAD-Modell

Montageanleitung

PDF

DE | EN

EU-Konformitätserklärungen

PDF

DE | EN

Vergleichbare Produkte

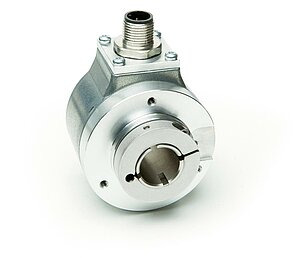

SIKO Global, Inkrementalgeber IH5815
Inkrementalgeber IH5815

  • Auflösung max. 5000 Impulse/Umdrehung

  • durchgehende Hohlwelle bis max. ø15 mm

  • robuster Lageraufbau

Zum Produkt

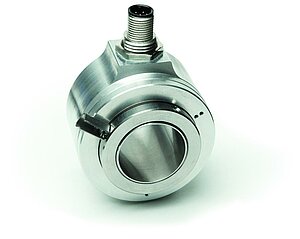

SIKO Global, Inkrementalgeber IH5828
Inkrementalgeber IH5828

  • Auflösung max. 5000 Impulse/Umdrehung

  • durchgehende Hohlwelle bis max. ø28 mm

  • M12 oder Kabelanschluss

Zum Produkt
SIKO Global, Inkrementalgeber IV2800
Inkrementalgeber IV2800

  • kleine Bauform Ø 28 mm

  • Auflösung max. 1024 Impulse/Umdrehung

  • robuster Lageraufbau

Zum Produkt

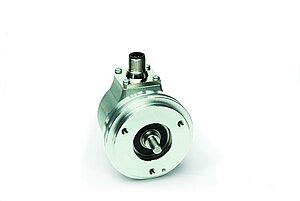

SIKO Global, Inkrementalgeber IV5800
Inkrementalgeber IV5800

  • Auflösung max. 5000 Impulse/Umdrehung

  • Schutzart IP65 oder IP66/IP67

  • robuster Lageraufbau

Zum Produkt

Lieferumfang

  • MSK320R
  • Montageanleitung
