Positionierantrieb AG06
Feldbus
- einfache Montage, ohne zusätzliche Kupplung
- Edelstahlhohlwelle, GFK-Gehäuse
- bürstenloser 24V DC-Motor mit hoher Lebensdauer
- robuster Absolutsensor, magnetische Abtastung
- zweizeiliges LCD für Soll- und Istwertanzeige und Bedientasten
- Benutzerführung durch zwei LEDs
- integrierte RS485- oder CANopen-Schnittstelle
- integrierter Positionierregler
- M8 + M12 Anschlusstechnik
- Industrie 4.0 ready
Technische Zeichnung
Technische Daten
Mehr Informationen
Anschlussbelegung
Betriebsspannung M12 (A-codiert)
Signal |
PIN |
+24 V Endstufe |
1 |
+24 V Steuerung |
2 |
GND Endstufe* |
3 |
GND Steuerung* |
4 |
Schnittstellen M8
Signal |
PIN |
DÜB/TxRX-/CANL |
1 |
DÜA/TxRX+/CANH |
2 |
nicht anschließen |
3 |
SGND* |
4 |
Leistungskurve
Industrie 4.0
Prozessdaten |
Smart Value |
Smart Function |
Istposition |
Temperatur |
Überlast, Umgebungstemperatur |
Zielposition |
Strom |
Drehmoment, Überlast |
Geschwindigkeit |
Spannung Last Spannung Steuerung |
Spannungsabfall, Leitungsbruch |
On/-Off Time |
Betriebsdauer |
|
Batteriespannung |
Planung Batteriewechsel |
Bestellung
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Übersetzung
188
Schutzart
IP54
Wellenausführung/
Durchmesser
KR/20
Schnittstelle/
Protokoll
S3/09

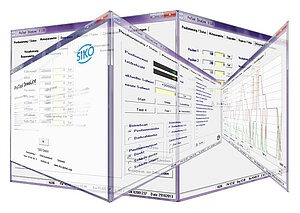

Zubehör

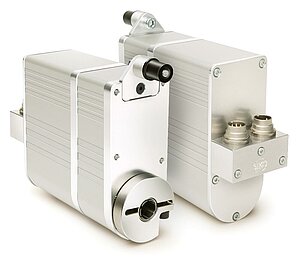

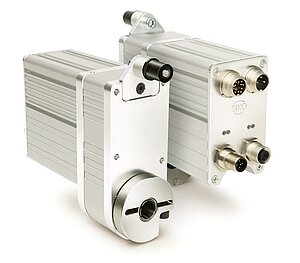

Vergleichbare Produkte
Lieferumfang
- AG06
- Kurzanleitung
