Magnetband MB500/1
inkremental kodierter Maßstab, 5 mm Pollänge
- einfache Klebemontage, Selbstkonfektionierung möglich
- rollenweise bis 100 m erhältlich
- Linearitätsabweichung bis ±35 μm
Technische Zeichnung
Technische Daten
Maßtabelle
|
Referenzpunkte [m] |
|
|
Abstand fix X |
0.05 |
|
periodisch P |
0.2, 0.3, 0.5 |
|
einmalig E |
0.05, 0.1, 0.2, 0.5, 1, 2 |
Bestellung
Bestellhinweis
Die erforderliche Bandlänge berechnet sich aus:Messweg + Sensorlänge "S" + (2 x Vor- bzw. Nachlauf "B").
|
S |
siehe Zeichnung des verwendeten Sensors |
|
B |
10 mm (Vor- und Nachlauf) |
|
1 |
7 |
Konfigurator
Merkmal
Spezifikationen auswählen
Ergänzung
Länge
000.10
Bandbreite
10/10
Genauigkeitsklasse
50
Werkstoff-Trägerband
St
Trägerklebeband
TM
Abdeckband
AM
Abdeckband Breite
10.0
Referenzpunkt
O
Lage Referenzpunkt
0.05
Lage Referenzpunkt
0.2

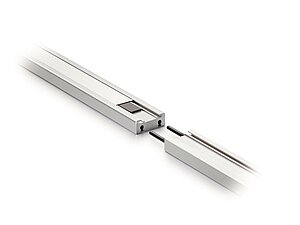

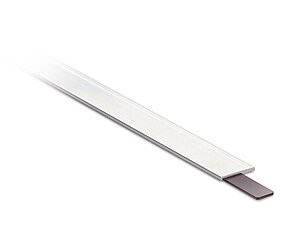

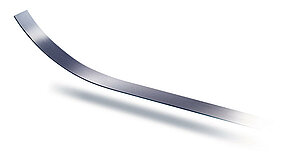

Zubehör
Lieferumfang
- MB500/1
