Positionierantrieb AG02 analog

analog
SIKO Global, Positionierantrieb AG02 analog
SIKO Global, Positionierantrieb AG02 analog
Robuster und kraftvoller Stellantrieb für absolute Positionieraufgaben
  • einfache Montage
  • optional durchgehende Hohlwelle bis max. Ø 14 mm
  • integrierter analoger Absolut-Positionsgeber
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
Cary Mulvany
Cary Mulvany
Manager Business Unit Changeover Solutions
+1 734 426-3476 cary.mulvany(at)siko-global.com
Auf die Merkliste
  • Technische Zeichnung
  • Technische Daten
  • Mehr Informationen
  • Bestellung
  • Downloads
  • Zubehör
  • Vergleichbare Produkte

Technische Zeichnung

SIKO Global, Positionierantrieb AG02 analog

Technische Daten

Mechanische Daten
Elektrische Daten
Umgebungsbedingungen
Merkmal
Technische Daten
Ergänzung
Gewicht
~1.8  kg
(analog)
Welle
 Stahl brüniert
Gehäuse
 Aluminium
Nenndrehmoment/-drehzahl
 8  Nm  bei 120 min-1
i = 55.3 (150 W Motor)
 9  Nm  bei 110 min-1
i = 62.2 (150 W Motor)
Betriebsart
 Aussetzbetrieb S3: 25 % ED, 10 min.
EN 60034-1

Motor

Merkmal
Technische Daten
Ergänzung
Betriebsspannung
 0 …  24 V DC
ohne Motorsteuerung PWM
Leistungsaufnahme
 150  W
Nennstrom
5.8 A ±4 %  (150 W Motor)
max. Belastungsstrom i = 55.3 / i = 62.2
Anschlussart
 2x M16-Steckverbinder
3-polig, 1x Stift; 7-polig, 1x Stift

Geber Potentiometer

Merkmal
Technische Daten
Ergänzung
Belastbarkeit
 2  W  bei 70 °C
Positionsgeber P10
Widerstandstoleranz
±5  %
Positionsgeber P10
Standard-Endwiderstand
0.2 % oder 1 Ω
Positionsgeber P10 (jeweils der größere Wert)
Linearitätstoleranz
±0.25  %
Positionsgeber P10

Messwandler, Stromausgang

Merkmal
Technische Daten
Ergänzung
Betriebsspannung
24 V DC ±20 %  bei Bürde ≤500 Ω
verpolsicher

Messwandler, Spannungsausgang

Merkmal
Technische Daten
Ergänzung
Betriebsspannung
24 V DC ±20 %
ILast ≤10 mA, verpolsicher
Merkmal
Technische Daten
Ergänzung
Umgebungstemperatur
 0 …  70 °C
Lagertemperatur
-20 …  80 °C
relative Luftfeuchtigkeit
Betauung nicht zulässig
EMV
 EN 61800-3, zweite Umgebung
Störfestigkeit / Immission
 EN 61800-3, C3
Störaussendung / Emission
Schutzart
IP50 (IP65 optional)  bei montierten Gegensteckern
EN 60529
Schockfestigkeit
500 m/s2, 11 ms
EN 60068-2-27
Vibrationsfestigkeit
≤100 m/s2, 5 … 150 Hz
EN 60068-2-6

Mehr Informationen

Anschlussbelegung

Motor

Signal
 PIN
Motor +
 1
nc
 2
Motor -
 3

Potentiometer

P01/P10
 MWI
 MWU
 PIN
Pe
 I-
 GND
 1
Po
 I+
 +24 V DC
 2
S
 nc
 Uout
 3
nc
 nc
 nc
 4-7

Leistungskurve

Bestellung

Konfigurator

Merkmal

Spezifikationen auswählen

Ergänzung

Wählen Sie Ihre Spezifikationen:

Übersetzung

55,3

55.3

55,3

i = 55.3

62,2

i = 62.2

Wellenausführung/
Durchmesser

KR/14

KR/14

KR/14

Klemmring, ø14 mm

N/10

Passfedernut, ø10 mm

bei i=55.3, andere Übersetzungen auf Anfrage

Hohlwellen Typ

S

S

S

Sackloch

max. Länge des Wellenstumpf siehe Maßtabelle
D

durchgehend

Drehmomentstütze

B

B

B

Lasche

inkl. Elastomerbuchse
OD

ohne

Positionsgeber

MWI

MWI

MWI

Messwandler 4 … 20 mA

10 Wendel-Potentiometer
MWU

Messwandler 0 … 10 V

10 Wendel-Potentiometer
P01

Potentiometer 1 kΩ

10 Wendel-Potentiometer
P10

Potentiometer 10 kΩ

10 Wendel-Potentiometer

Übersetzung Potentiometer *

1

1

1 max.
1  128 max.

Drehrichtung

i

i

i

im Uhrzeigersinn steigende Werte

nur bei Geber MWI und MWU
e

entgegen Uhrzeigersinn steigende Werte

nur bei Geber MWI und MWU
* Berechnung Potentiometer-Übersetzung: Werden z. B. 120 Umdrehungen für eine Verstellung benötigt, so ist eine Übersetzung für den 10-Wendel-Potentiometer mit 12 anzugeben. Konkret: Anzahl der benötigten Umdrehungen/10 (10-Wendel-Potentiometer) = Übersetzung Potentiometer

Ihr Bestellschlüssel

AG02 analog - 55.3 - 150W - KR/14 - S - B - LR - MWI - 1 - i - OMS - XX/CC - OFB
Möchten Sie ein unverbindliches Angebot anfragen?
Menge:

Downloads

Datenblatt

PDF

DE
EN
IT
ES
ZH
FR

3D-CAD Modell

ZIP

CAD-Modell

Zubehör

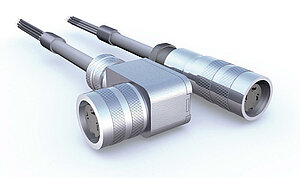

SIKO Global, Übersicht Gegenstecker
Übersicht Gegenstecker

  • Gegenstecker, gerade

  • Gegenstecker, abgewinkelt

  • D-SUB Stecker

Zum Produkt
SIKO Global, Motorsteuerung MS02
Motorsteuerung MS02

  • einfache Montage (Hutschiene)

  • variable Steuerungsvarianten

  • Einsatz an unterschiedlichen Positioniersteuerungen

Zum Produkt
SIKO Global, Kabelverlängerung KV02S0
Kabelverlängerung KV02S0

  • vorkonfektionierter Kabelanschluss

  • Kabellängen bis 20 m

  • Anschlusstechnik M16, 3-polig

Zum Produkt
SIKO Global, Kabelverlängerung KV07S0
Kabelverlängerung KV07S0

  • vorkonfektionierter Kabelanschluss

  • Kabellängen bis 20 m

  • Anschlusstechnik M16, 7-polig

Zum Produkt
Weiteres Zubehör
Bestellschlüssel
Gegenstecker, 7-polig, Buchse
76141
Gegenstecker, 7-polig, Winkelbuchse
78088
Gegenstecker, 3-polig, Winkelbuchse
81363
Gegenstecker, 3-polig, Buchse
82182

Vergleichbare Produkte

SIKO Global, Positionierantrieb AG04B
Positionierantrieb AG04B

  • einfache Montage

  • Edelstahlhohlwelle bis max. ø20 mm

  • „manuelles“ Verfahren ohne Steuerung mit Bedientasten

Zum Produkt
SIKO Global, Positionierantrieb AG06
Positionierantrieb AG06

  • einfache Montage, ohne zusätzliche Kupplung

  • Edelstahlhohlwelle, GFK-Gehäuse

  • bürstenloser 24V DC-Motor mit hoher Lebensdauer

Zum Produkt
