线拉编码器 SG62

坚固的结构和冗余传感器可测量6000mm长度
SIKO Global, 线拉编码器 SG62
SIKO Global, 线拉编码器 SG62
非常坚固的拉绳编码器结构紧密，适合许多应用领域，例如起重机建造，舞台建造，仓库技术等，带冗余信号输出最大测量长度达 6000mm
  • 坚固的结构设计
  • 测量长度可达 6000 mm
  • 冗余设计模拟信号输出（2x 4…20 mA或电位计)
  • 非常坚固的测量绳线（防锈的）
  • 防护等级为IP65
  • M12 插头
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
添加到关注清单
  • 技术制图
  • 技术数据
  • 更多信息
  • 订单代码
  • 下载资料
  • 附件
  • 类似产品

技术制图

SIKO Global, 线拉编码器 SG62

技术数据

机械参数
电气数据
系统数据
环境条件
特征
技术数据
内容补充
重量
~0.8  kg
外壳
 铝/塑料
线绳类型
ø0.54  mm
不锈钢
拉力
≥8  N
测量位移/ 线鼓转动
 200  mm

Geber Potentiometer

特征
技术数据
内容补充
工作电压
≤30  V DC
电位计上的功率损失 <1 W
负荷能力
 2  W  在 70 °C 时
电阻
 10  kΩ
电阻公差
±5  %
标准终端电阻
0.5 % 或 1 Ω
以较高值为准
线性公差
±0.25  %
连接方式
M12 插拔连接器 (A 编码)
8 针, 1 个插头

Messwandler, Stromausgang

特征
技术数据
内容补充
工作电压
 10 …  30 V DC
在 I+ 和 I- 之间, 负载 ≤500 Ω
输出电流
 4   …  20 mA  (2个)
4/20mA 4/20mA
 20   …  4 mA  (2个)
20/4mA 20/4mA
4 … 20 mA, 20 … 4 mA
4/20mA 20/4mA
连接方式
 M12 插拔连接器 (A 编码)
8 针, 1 个插头
* 检测转换器使输出电流或输出电压与测量范围达到最佳匹配。检测转换器在出货前已进行参数预设，既在测量范围的起点和终点之间，可提供 4 至 20 mA 或 20 至 4mA 的输出信号限值。
特征
技术数据
内容补充
重复精度
±0.25  mm
每行进方向
测量范围
 5000  mm , 6000  mm
行进速度
≤800  mm/s
故障率
 166.7  年份(s)
在 60 °C (MTBF)
特征
技术数据
内容补充
环境温度
-40 …  80 °C
相对湿度
 不允许凝露
EMV
 按照 EN 61000-6-2 标准
抗干扰性 / 影响度
 按照 EN 61000-6-4 标准
干扰发射 / 放射量
防护等级
 IP65 (电子设备)
符合 EN 60529 标准，经电子陶瓷涂渡

更多信息

连接引脚分配类型

电位计接口布置

信号符标
 PIN
 补充
Po
 1
 电位计 1
Po
 2
 电位计 2
S
 3
 电位计 2
Pe
 4
 电位计 2
nc
 5
Pe
 6
 电位计 1
S
 7
 电位计 1
nc
 8

检测转换器的连接引脚分配类型

信号符标
 补充
I+
 1
 测量转换器 1
I+
 2
 测量转换器 2
nc
 3
I-
 4
 测量转换器 2
nc
 5
I-
 6
 测量转换器 1
nc
 7
nc
 8

安装提示

当固定线拉绳时要考虑拉绳是否伸直，也就是说与线绳出口延长垂直。建议: 起始位置首先选择在拉出大约 5mm 处。这样就能避免拉绳在返回时运动到极限位置。
符号显示

订单代码

系统技术配置

特征

选择类型规格

内容补充

选择您所需类型规格:

测量范围

5000

5000

5000
单位 mm
6000

绳索固定件

GW

GW

GW

带螺纹的收绳器

HK

带钩子的收绳器

编码器类型

P10_P10

P10_P10

P10_P10

2 个电位计 10 千欧姆

4/20mA_4/20mA

2 个测量转换器 4 … 20 mA

20/4mA_20/4mA

2 个测量转换器 20…4 mA

4/20mA_20/4mA

2 个测量转换器 4 … 20 mA 对流的

串联阻抗量

1k2

1k2

1k2

1.2 kΩ

0

0 Ω

您专人的订货代码

SG62 - 5000 - GW - S/FLEX - P10_P10 - 0 - 1k2
您是否想得到无任何约束条件的报价提供？
订购数量:

下载资料

数据表

PDF

DE
EN
IT
ES
ZH
FR

快速参考指南

PDF

DE | EN

3D-CAD 模型

链接或 URL

CAD-Modell

符合 UKCA 规定声明

PDF

EN

安装指南

PDF

DE | EN

欧盟符合性声明

PDF

DE | EN

附件

SIKO Global, 延长线 SV
延长线 SV

  • 用于延长测量线绳或延长与被测对象的距离，但编码器本身的测量范围不会因此而扩大

  • 简便的安装

前往有关产品
SIKO Global, 导向辊 UR
导向辊 UR

  • 用于改变测量方向。当拉绳编码器不能垂直于拉绳方向进行安装时，将使用变向滚筒。

  • 多个导向辊轮可以组合在一起

前往有关产品

类似产品

SIKO Global, 线拉编码器 SG32
线拉编码器 SG32

  • 坚固的结构设计

  • 测量长度可达3000m

  • 冗余设计模拟信号输出（2x 4…20 mA或电位计)

前往有关产品

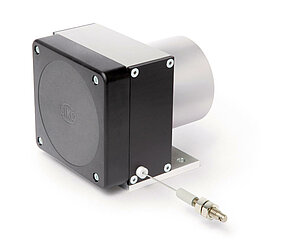

SIKO Global, 线拉编码器 SG42
线拉编码器 SG42

  • 坚固的结构设计

  • 测量长度可达 4000 米

  • 冗余设计模拟信号输出（2x 4…20 mA或电位计)

前往有关产品

供货范围

  • SG62
  • 安装指南
