Sensor de tracción por cable SG62

Constr. robusta y sensórica redund. con 6000 mm de long. de medición
SIKO Global, Sensor de tracción por cable SG62
SIKO Global, Sensor de tracción por cable SG62
Sensor de tracción por cable muy robusto en forma compacta para diversos campos de aplicación, como construcción de grúas, de plataformas, técnica de rodamientos etc hasta una longitud de medición de 6000 mm con salida de señales en ejecución redundante.
  • Sólida construcción
  • Longitud de medición hasta 6000 mm
  • Salida de señal analógica en ejecución redundante (2x 4…20 mA o potenciómetro)
  • Cable de medición muy estable (Nirosta)
  • Tipo de protección IP65
  • Conexión de enchufe M12
Ben King
Ben King
Inside Sales
+1 734 426-3476 ben.king(at)siko-global.com
August Meyers
August Meyers
Manager Business Unit Mobile Automation
+1 734 426-3476 august.meyers(at)siko-global.com
Añadir a favoritos
  • Dibujo técnico
  • Característica
  • Más informaciones
  • Pedido
  • Descargas
  • Accesorio
  • Productos equiparables

Dibujo técnico

SIKO Global, Sensor de tracción por cable SG62

Característica

Datos mecánicos
Datos eléctricos
Datos del sistema
Condiciones ambientales
Característica
Característica
Complemento
Peso
~0.8  kg
Carcasa
 aluminio/plástico
Tipo de cable
ø0.54  mm
acero fino inoxidable
Fuerza de extracción
≥8  N
Recorrido de medición/ Perímetro tambor
 200  mm

Geber Potentiometer

Característica
Característica
Complemento
Tensión de servicio
≤30  V DC
pérdida de potencia en el potenciómetro <1 W
Capacidad de carga
 2  W  a 70 °C
resistencia
 10  kΩ
Tolerancia de resistencia
±5  %
Resistencia final estándar
0.5 % o 1 Ω
es aplicable el valor superior correspondiente
Tolerancia de linealidad
±0.25  %
Tipo de conexión
M12-conector de enchufe (codificado A)
8 polos, 1 clavija

Messwandler, Stromausgang

Característica
Característica
Complemento
Tensión de servicio
 10 …  30 V DC
entre I+ und I-, con carga aparente ≤500 Ω
Corriente de salida
 4   …  20 mA  (2x)
4/20mA 4/20mA
 20   …  4 mA  (2x)
20/4mA 20/4mA
4 … 20 mA, 20 … 4 mA
4/20mA 20/4mA
Tipo de conexión
 M12-conector de enchufe (codificado A)
8 polos, 1 clavija
* Los transductores permiten adaptar de forma óptima la corriente o la tensión de salida al rango de medición. El transductor viene preajustado de fábrica de forma que entre el punto inicial y final del campo de medida se disponga de una señal de salida de 4 ... 20 mA (MWI) o 0 ... 10 V DC (MWU).
Característica
Característica
Complemento
Precisión de repetición
±0.25  mm
en función de la dirección de aproximación
Gama de medición
 5000  mm , 6000  mm
Velocidad de desplazamiento
≤800  mm/s
Tasa de desechos
 166.7  Año(s)
a 60 °C (MTBF)
Característica
Característica
Complemento
Temperatura ambiente
-40 …  80 °C
Humedad relativa del aire
 formación de rocío no permitida
CEM
 EN 61000-6-2
resistencia a las inmisiones / inmisión
 EN 61000-6-4
emisión de interferencias / emisión
Tipo de protección
 IP65 (para electrónica)
EN 60529, electrónica revestida de certonal

Más informaciones

asignación de pines

Ocupación de las conexiones potenciómetro

Señal
 PIN
 Complemento
Po
 1
 Potenciómetro 1
Po
 2
 Potenciómetro 2
S
 3
 Potenciómetro 2
Pe
 4
 Potenciómetro 2
nc
 5
Pe
 6
 Potenciómetro 1
S
 7
 Potenciómetro 1
nc
 8

Ocupación de las conexiones transductor

Señal
 Complemento
I+
 1
 Transductor 1
I+
 2
 Transductor 2
nc
 3
I-
 4
 Transductor 2
nc
 5
I-
 6
 Transductor 1
nc
 7
nc
 8

Observación de montaje

En la fijación del cable, hay que tener en cuenta que la extracción del cable se realice en prolongación recta, es decir, vertical respecto a la salida del cable. Recomendación: elegir una posición inicial sólo tras una extracción de aprox. 5 mm. De este modo, se impide que la tracción del cable choque con el tope en caso de marcha atrás.
Representación simbólica

Pedido

Configuración del producto

Característica

Seleccionar especificaciones

Complemento

Seleccione sus especificaciones:

Gama de medición

5000

5000

5000
en mm
6000

fijación del cable

GW

GW

GW

alojamiento cable con rosca

HK

alojamiento cable con gancho

tipo de codificador

P10_P10

P10_P10

P10_P10

2 potenciómetros 10 kΩ

4/20mA_4/20mA

2 transductores 4…20 mA

20/4mA_20/4mA

2 transductores 20…4 mA

4/20mA_20/4mA

2 transductores 4…20 mA en sentido opuesto

impedancia en serie

1k2

1k2

1k2

1.2 kΩ

0

0 Ω

Su clave de pedido

SG62 - 5000 - GW - S/FLEX - P10_P10 - 0 - 1k2
¿Desea solicitar un presupuesto sin compromiso?
Cantidad :

Descargas

Hoja de datos

PDF

DE
EN
IT
ES
ZH
FR

Instrucciones breves

PDF

DE | EN

Modelo 3D-CAD

Enlace/URL

CAD-Modell

Declaraciones de conformidad UKCA

PDF

EN

Instrucciones de montaje

PDF

DE | EN

Declaraciones de conformidad UE

PDF

DE | EN

Accesorio

SIKO Global, Prolongación de cable SV
Prolongación de cable SV

  • Para la prolongación del cable de medición o de la distancia con el objeto de medición no se prolonga sin embargo por ello la gama de medición del mismo codificador

  • Montaje sencillo

Ver producto
SIKO Global, Rodillo de desvío UR
Rodillo de desvío UR

  • Para la modificación de la dirección de medición Se emplean rodillos de desvío cuando el sensor de tracción por cable no se puede montar en prolongación vertical respecto a la dirección de salida del cable

  • Se pueden combinar varios rodillos de desvío

Ver producto

Productos equiparables

SIKO Global, Sensor de tracción por cable SG32
Sensor de tracción por cable SG32

  • Sólida construcción

  • Longitud de medición hasta 3.000 mm

  • Salida de señal analógica en ejecución redundante (2x 4…20 mA o potenciómetro)

Ver producto

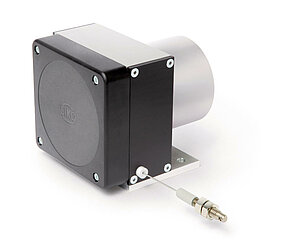

SIKO Global, Sensor de tracción por cable SG42
Sensor de tracción por cable SG42

  • Sólida construcción

  • Longitud de medición hasta 4000 mm

  • Salida de señal analógica en ejecución redundante (2x 4…20 mA o potenciómetro)

Ver producto

Volumen de suministro

  • SG62
  • Instrucciones de montaje
